Schnittstellen

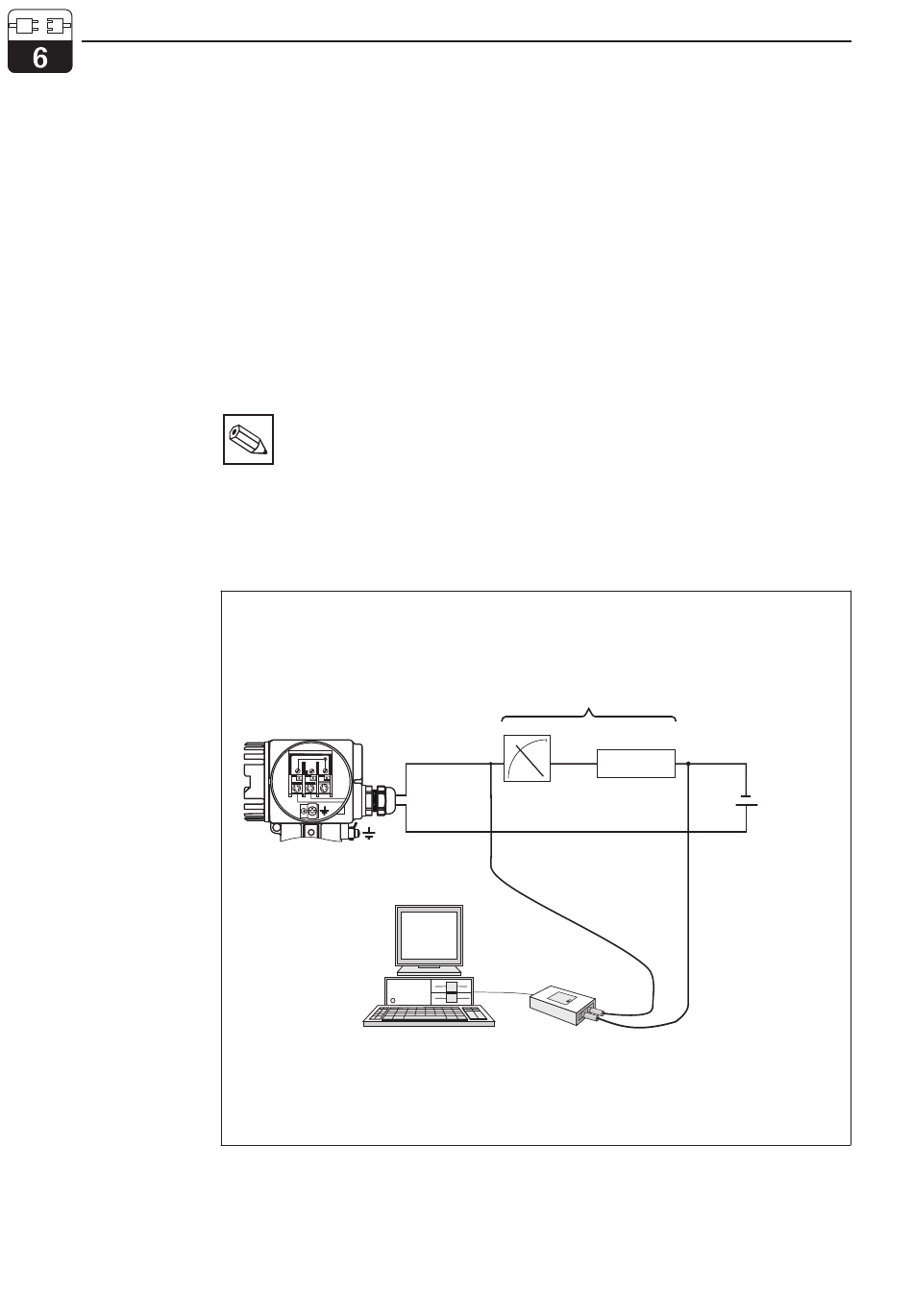

Elektrischer Anschluß
Bild 6.4 der Commubox
40
®
6.1.2
HART mit Commuwin
Beschreibung
Der Meßumformer MyPro CLM 431 / CLD 431
®
kann mit seiner HART -Schnittstelle auch
über Commuwin II bedient werden. Commu-
win II ist ein graphisches Bedienprogramm
für intelligente Meßgeräte mit verschiedenen
Kommunikationsprotokollen. Dabei unterstützt
das Programm folgende Funktionen:
• Parametrierung von Meßumformern sowohl
im Online- als auch im Offline-Betrieb
• Laden und Speichern von Gerätedaten
(Upload/Download)
Hinweis:
Die ausführliche Beschreibung zu
Commuwin II finden Sie in der
Betriebsanleitung BA 124F/00/de.
MyPro CLM 431 /
CLD 431
4...20 mA 0000
Test
1 2 3
+
mypro CLM 431 / CLD 431 konduktiv
Über eine Ausbaustufe können zusätzlich
Meßwerte mit einem Linienschreiber darge-
stellt und aufgezeichnet werden.
Die Bedienung und Einstellung der Parameter
(Menü Gerätedaten) kann auf zwei ver-
schiedene Arten erfolgen:
• Graphische Bedienung
• Matrixbedienung
beliebige Anschlußgeräte /
Widerstände
mind. 250 Ω
4...20 mA
Commuwin II
Commubox
FXA 191
Versorgungs-
spannung
17,5 ... 30 V DC
BA018Y43.CDR
