Promag 35
3 Montage und Installation
Warnung!
Die in diesem Kapitel aufgeführten Hinweise sind konsequent zu beachten, um
einen sicheren Meßbetrieb zu gewährleisten.
3.1 Allgemeine Hinweise
Schutzart IP 65 (EN 60529)
Die Geräte erfüllen alle IP-65-Anforderungen. Um nach erfolgter Montage im Feld
oder nach einem Service-Fall die Schutzart IP 65 zu gewährleisten, müssen fol-
gende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen
sauber und unverletzt in die Dich-
tungsnut eingelegt werden.
Gegebenenfalls sind die Dichtun-
gen zu trocknen, zu reinigen oder
zu ersetzen.
• Sämtliche Gehäuseschrauben und
Schraubdeckel müssen fest ange-
zogen sein.
• Die für den Anschluß verwendeten
Kabel müssen den spezifizierten
Außendurchmesser aufweisen
(siehe Seite 96, 101).

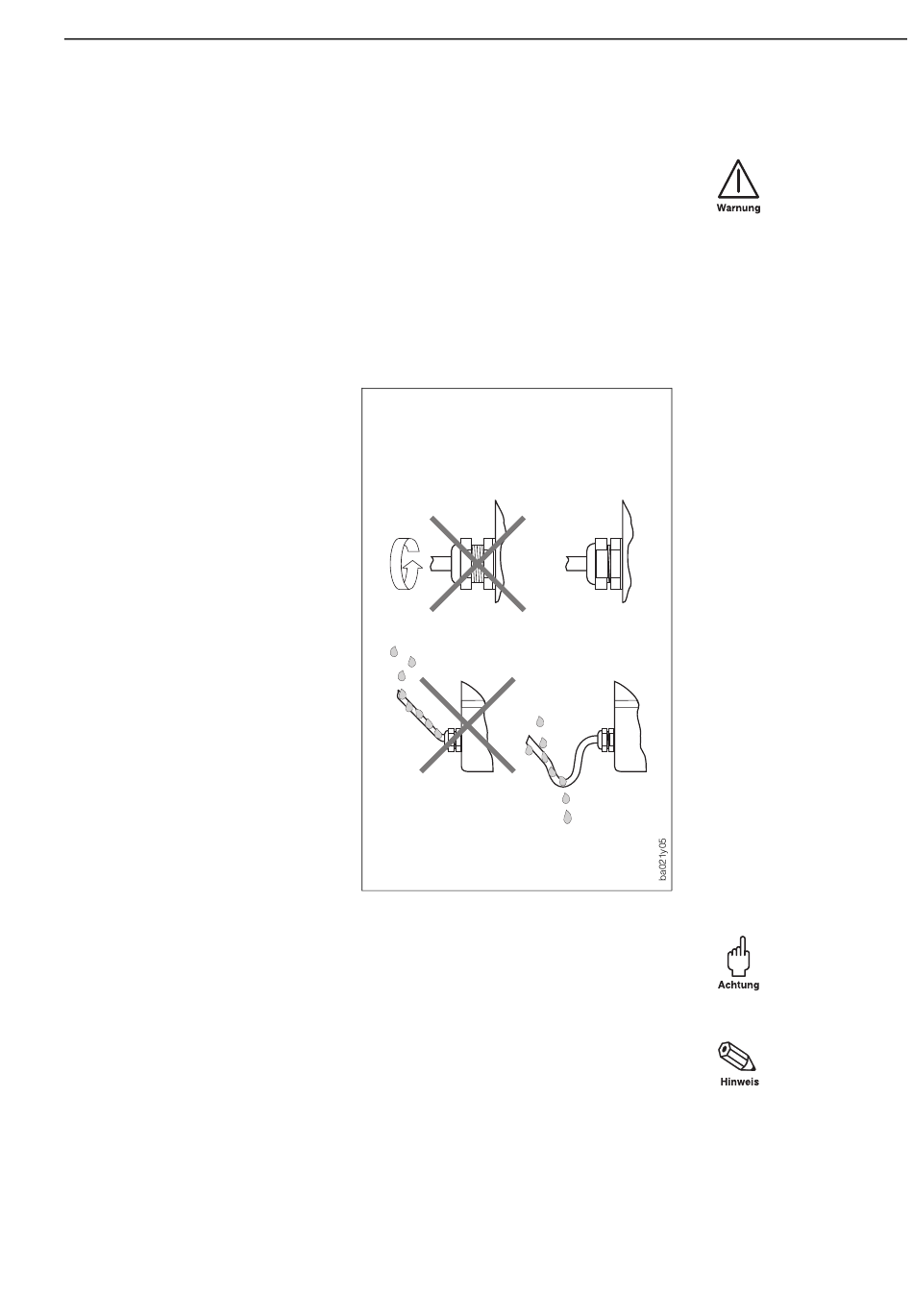

• Kabeleinführung fest anziehen
(siehe Abb. 5)
• Kabel vor der Kabeleinführung in
einer Schlaufe verlegen (siehe
Abb. 5). Auftretende Feuchtigkeit
kann so nicht zur Einführung ge-
langen.
• Nicht benutzte Kabeleinführungen
sind durch einen Blindstopfen zu
ersetzen.
• Die verwendete Schutztülle darf
nicht aus der Kabeleinführung ent-
fernt werden.
Achtung!
Die Schrauben der Promag-Meßaufnehmergehäuse dürfen nicht gelöst werden,
da sonst die von E+H garantierte Schutzart erlischt.
Hinweis!
Der Meßaufnehmer Promag S ist optional auch in der Schutzart IP 67 und in IP 68
(dauernd unter Wasser bis 3 m Tiefe) erhältlich. Der Meßumformer wird generell in
der Schutzart IP 67 geliefert.
Temperaturbereiche
Die maximal zulässigen Umgebungs- und Mediumstemperaturen sind unbedingt
einzuhalten (siehe Seite 96, 98)! Bei der Montage im Freien ist zum Schutz vor
direkter Sonneneinstrahlung eine Wetterschutzhaube vorzusehen.
Endress+Hauser
3 Montage und Installation
Abb. 5
13
