Promag 35
5 Bedienübersicht
Hinweis!
Die aufklappbaren Doppelseiten am Schluß dieser Betriebsanleitung enthalten alle
für die Programmierung wichtigen Hilfen auf einen Blick (Bedienmatrix, Anzeige-
und Bedienelemente, Funktionen/Seitenquerverweise, Werkeinstellungen).

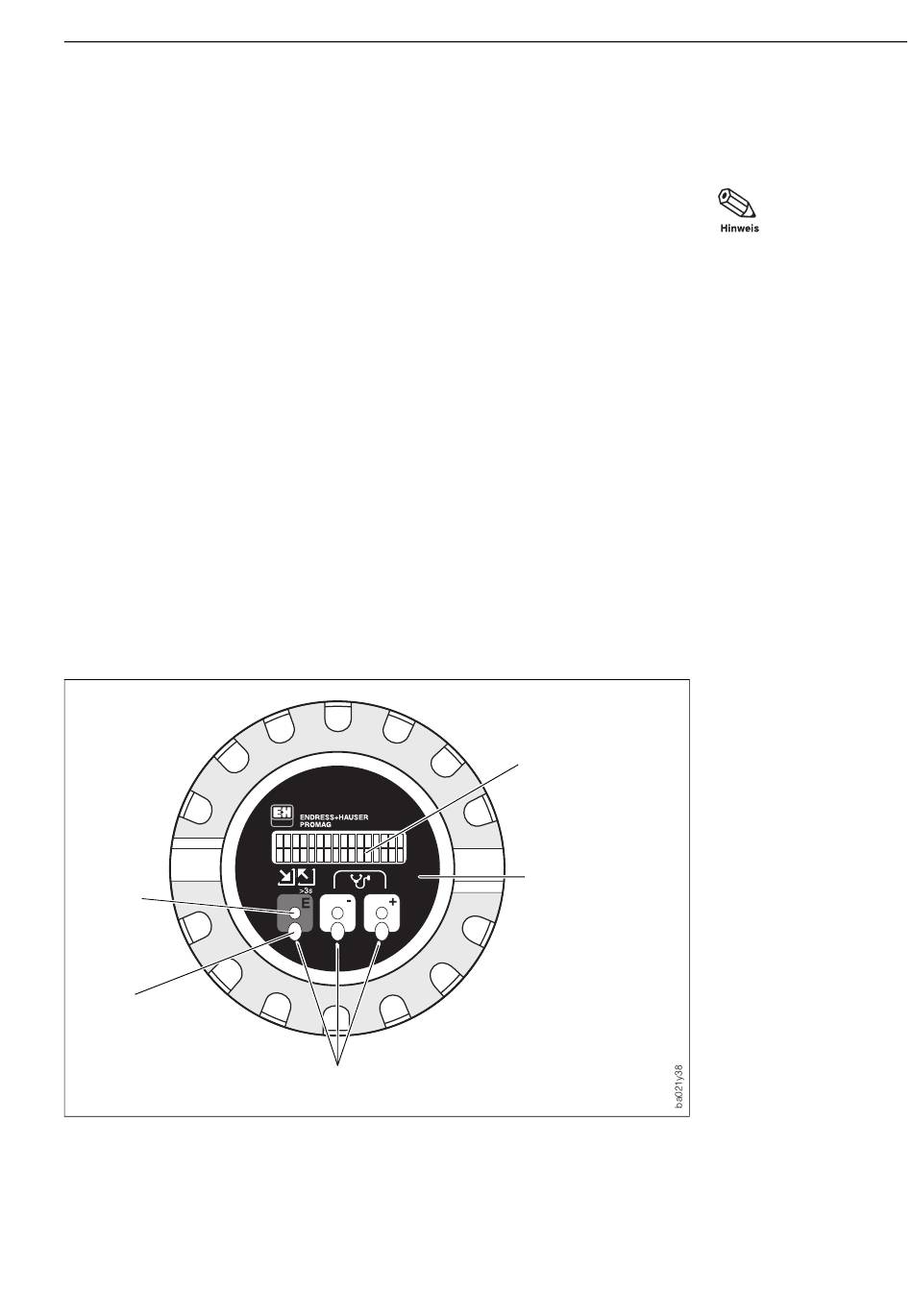

5.1 Bedien- und Anzeigeelemente
Die Bedienung des Meßumformers erfolgt mit Hilfe von drei optischen Bedienele-
menten. Diese werden betätigt, indem die Fingerspitze das Frontplatten-Schutzglas
beim entsprechenden Feld unmittelbar berührt («Touch-Control»). Die betreffende
Sende- und Empfangsdiode ist gegenüber äußeren Einflüssen, z.B. direkter Sonnen-
bestrahlung, unempfindlich. Die beim Promag 35 installierte Soft- und Hardware
schließt diesbezügliche Fehlfunktionen aus.
Über eine geführte Bedienung können mit den drei Bedienelementen alle Funktionen
der E+H-Matrix gezielt angewählt und verändert werden (siehe Seite 104).
Die LCD-Anzeige ist zweizeilig und beleuchtet. Auf dieser erscheinen Klartext-
anzeigen, ebenso Fehler-, Alarm- und Statusmeldungen.
HOME-Position
Während des normalen Meßbetriebs werden auf der Anzeige zwei freiwählbare Grö-
ßen, z.B. Durchfluß, Summe Volumen, Dosiermenge, Dosierzähler usw., gleichzeitig
angezeigt.
Infrarot-
Sendediode
Infrarot-
Empfangsdiode
Endress+Hauser
3 optische Bedienelemente
«Touch-Control»
Beleuchtete LCD-Anzeige,
zweizeilig, 16 Zeichen
Funktionssymbole
(von links nach rechts)
• Einstieg in die Pro-
grammier-Matrix
• Rücksprung zur
HOME-Position
• Diagnosefunktion
5 Bedienübersicht
Abb. 34
29
