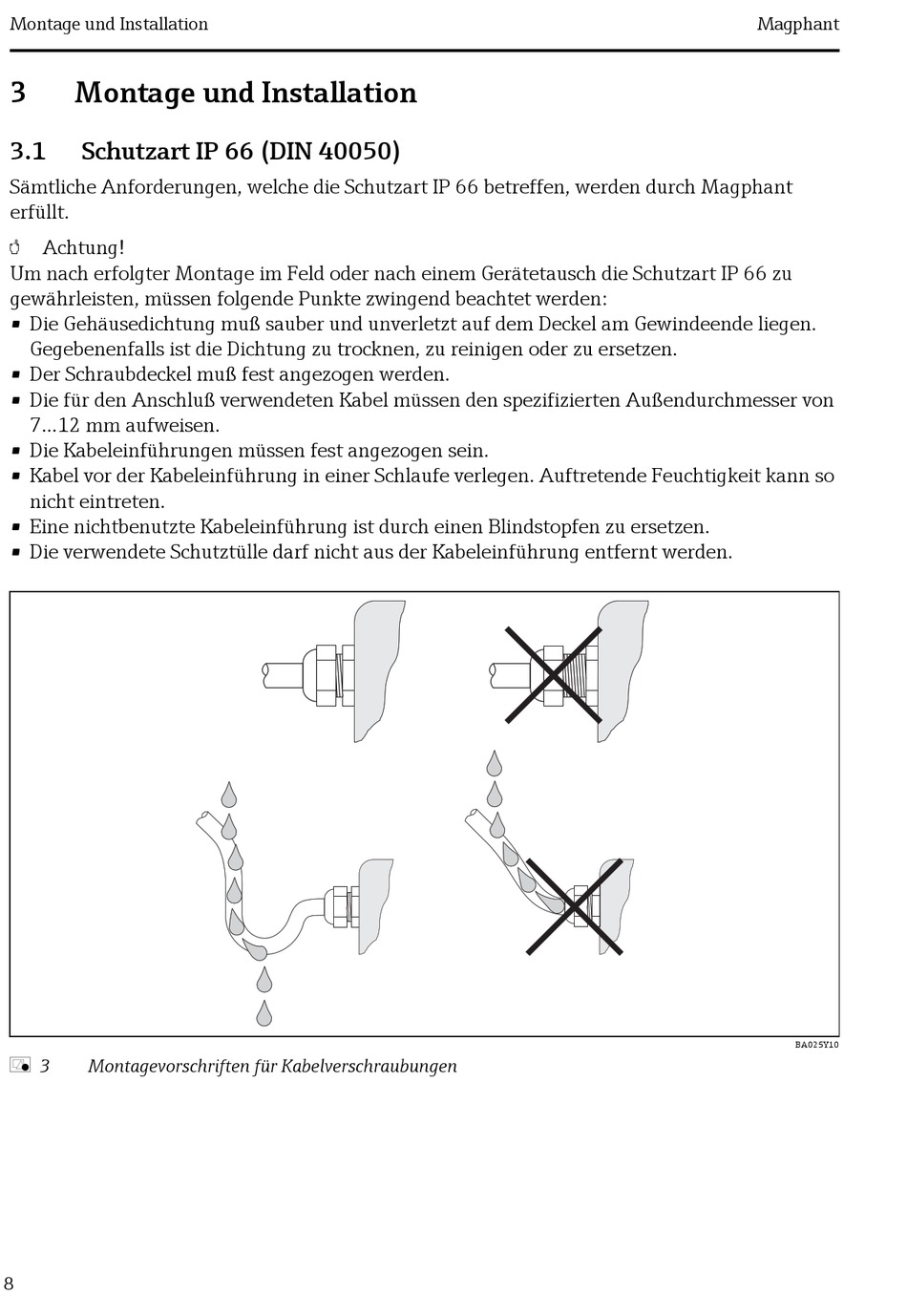

Montage Und Installation; Schutzart Ip 66 (Din 40050) - Endress+Hauser Magphant Betriebsanleitung

Montage und Installation

3 Montage und Installation
3.1

Schutzart IP 66 (DIN 40050)

Sämtliche Anforderungen, welche die Schutzart IP 66 betreffen, werden durch Magphant
erfüllt.
Achtung!
"
Um nach erfolgter Montage im Feld oder nach einem Gerätetausch die Schutzart IP 66 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtung muß sauber und unverletzt auf dem Deckel am Gewindeende liegen.
Gegebenenfalls ist die Dichtung zu trocknen, zu reinigen oder zu ersetzen.
• Der Schraubdeckel muß fest angezogen werden.
• Die für den Anschluß verwendeten Kabel müssen den spezifizierten Außendurchmesser von
7...12 mm aufweisen.
• Die Kabeleinführungen müssen fest angezogen sein.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen. Auftretende Feuchtigkeit kann so
nicht eintreten.
• Eine nichtbenutzte Kabeleinführung ist durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
å 3 Montagevorschriften für Kabelverschraubungen
