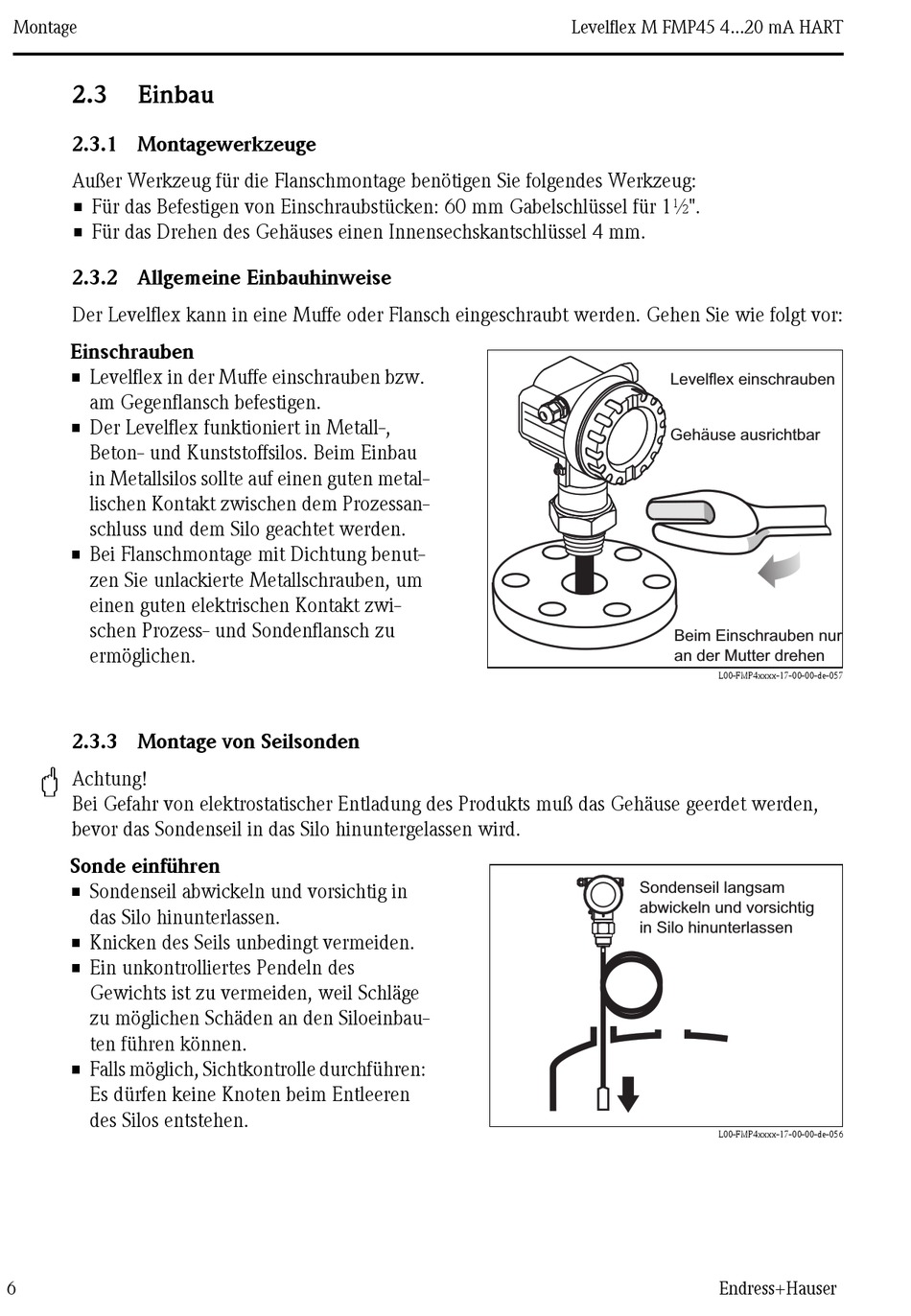

Montage
2.3

Einbau

2.3.1 Montagewerkzeuge
Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug:
• Für das Befestigen von Einschraubstücken: 60 mm Gabelschlüssel für 1½".
• Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.

2.3.2 Allgemeine Einbauhinweise

Der Levelflex kann in eine Muffe oder Flansch eingeschraubt werden. Gehen Sie wie folgt vor:
Einschrauben
• Levelflex in der Muffe einschrauben bzw.
am Gegenflansch befestigen.
• Der Levelflex funktioniert in Metall-,
Beton- und Kunststoffsilos. Beim Einbau
in Metallsilos sollte auf einen guten metal-
lischen Kontakt zwischen dem Prozessan-
schluss und dem Silo geachtet werden.
• Bei Flanschmontage mit Dichtung benut-
zen Sie unlackierte Metallschrauben, um
einen guten elektrischen Kontakt zwi-
schen Prozess- und Sondenflansch zu
ermöglichen.

2.3.3 Montage von Seilsonden

"
Achtung!
Bei Gefahr von elektrostatischer Entladung des Produkts muß das Gehäuse geerdet werden,
bevor das Sondenseil in das Silo hinuntergelassen wird.
Sonde einführen
• Sondenseil abwickeln und vorsichtig in
das Silo hinunterlassen.
• Knicken des Seils unbedingt vermeiden.
• Ein unkontrolliertes Pendeln des
Gewichts ist zu vermeiden, weil Schläge
zu möglichen Schäden an den Siloeinbau-
ten führen können.
• Falls möglich, Sichtkontrolle durchführen:
Es dürfen keine Knoten beim Entleeren
des Silos entstehen.
6
Levelflex M FMP45 4...20 mA HART
Levelflex einschrauben
Gehäuse ausrichtbar
Beim Einschrauben nur
an der Mutter drehen
L00-FMP4xxxx-17-00-00-de-057
Sondenseil langsam
abwickeln und vorsichtig
in Silo hinunterlassen
L00-FMP4xxxx-17-00-00-de-056
