Montage

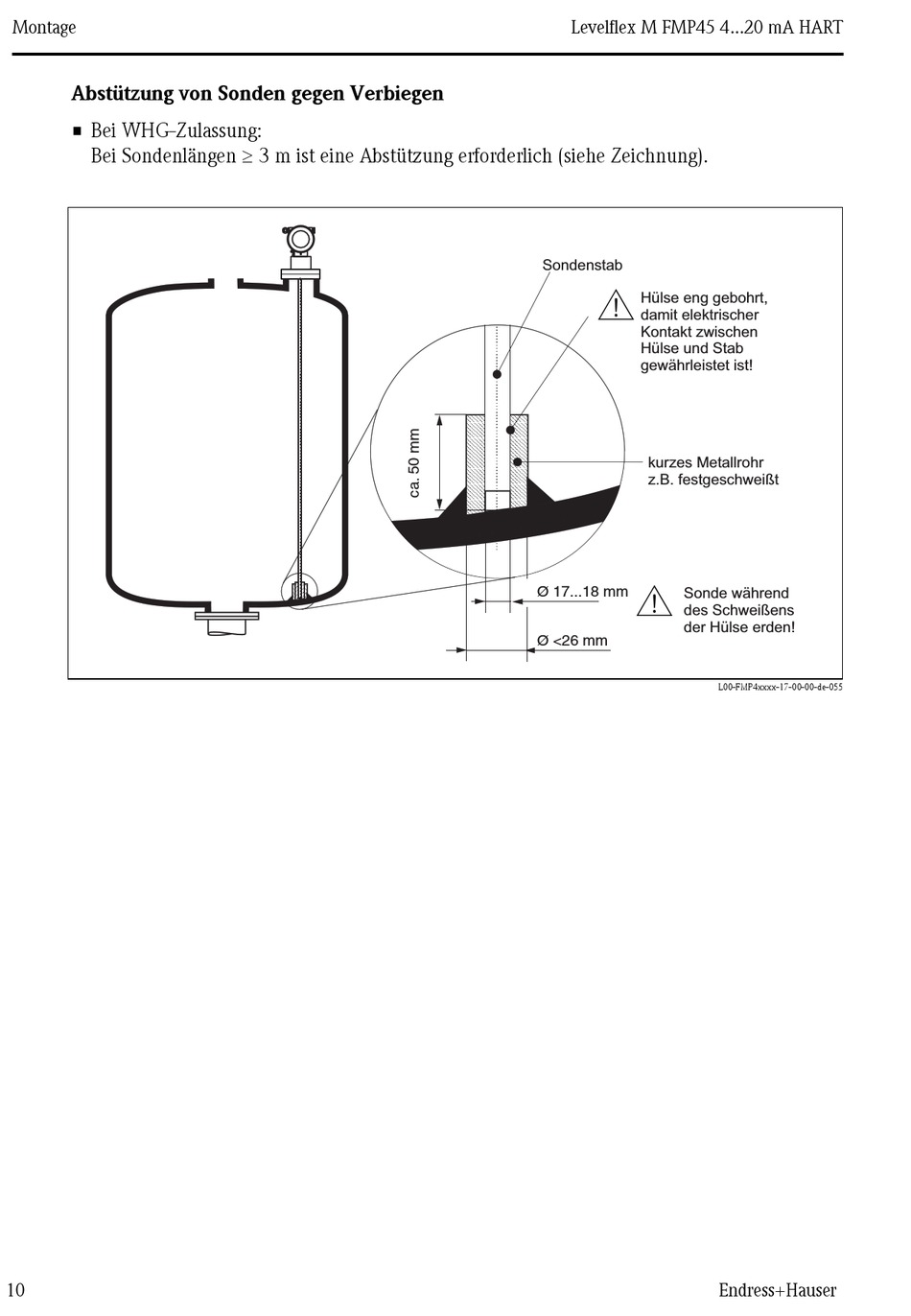

Abstützung von Sonden gegen Verbiegen
• Bei WHG-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
10
Levelflex M FMP45 4...20 mA HART
Sondenstab
#
Hülse eng gebohrt,
damit elektrischer
Kontakt zwischen
Hülse und Stab
gewährleistet ist!
kurzes Metallrohr
z.B. festgeschweißt
#
Ø 17...18 mm
Sonde während
des Schweißens
der Hülse erden!
Ø <26 mm
L00-FMP4xxxx-17-00-00-de-055
