Montage
2.3.6 Allgemeine Hinweise
Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche
> 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
Koaxsonden werden von den Einbauverhältnissen nicht beeinflusst. Sie können auch eingesetzt
werden:
• im Befüllstrom
• in beliebiger Nähe zu Einbauten
• bei Viskositäten bis 500 cSt.

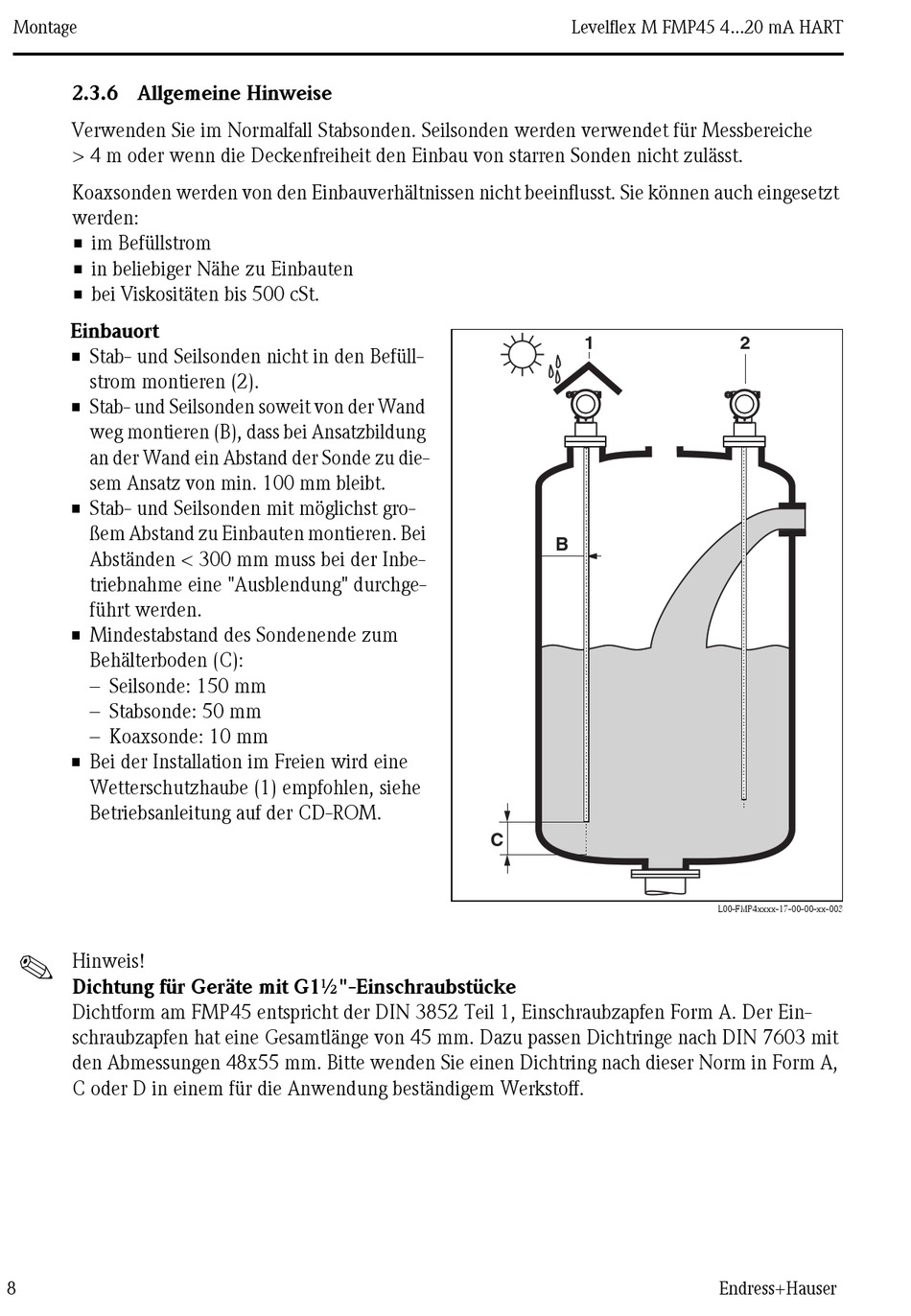

Einbauort
• Stab- und Seilsonden nicht in den Befüll-
strom montieren (2).
• Stab- und Seilsonden soweit von der Wand
weg montieren (B), dass bei Ansatzbildung
an der Wand ein Abstand der Sonde zu die-
sem Ansatz von min. 100 mm bleibt.
• Stab- und Seilsonden mit möglichst gro-
ßem Abstand zu Einbauten montieren. Bei
Abständen < 300 mm muss bei der Inbe-
triebnahme eine "Ausblendung" durchge-
führt werden.
• Mindestabstand des Sondenende zum
Behälterboden (C):
– Seilsonde: 150 mm
– Stabsonde: 50 mm
– Koaxsonde: 10 mm
• Bei der Installation im Freien wird eine
Wetterschutzhaube (1) empfohlen, siehe
Betriebsanleitung auf der CD-ROM.
!
Hinweis!
Dichtung für Geräte mit G1½"-Einschraubstücke
Dichtform am FMP45 entspricht der DIN 3852 Teil 1, Einschraubzapfen Form A. Der Ein-
schraubzapfen hat eine Gesamtlänge von 45 mm. Dazu passen Dichtringe nach DIN 7603 mit
den Abmessungen 48x55 mm. Bitte wenden Sie einen Dichtring nach dieser Norm in Form A,
C oder D in einem für die Anwendung beständigem Werkstoff.
8
Levelflex M FMP45 4...20 mA HART
1
B
C
2
L00-FMP4xxxx-17-00-00-xx-003
