12. Reparaturen

12.2 Austausch der Steuerplatine

Die Arbeiten sollten möglichst bei Raum-
temperatur erfolgen. Bei tiefen Tempe-
raturen kann der Austausch erschwert
sein. Zum leichteren Austausch der
Steuerplatine sollte die Pumpe in horizon-
tale Lage gekippt werden.
Gehen Sie zum Austausch der
Steuerplatine folgendermaßen vor:
• Prüfung der neuen Steuerplatine auf
Übereinstimmung mit der Dokumen-
tation und dem Verwendungszweck
• Schutzmaßnahmen gegen elektrostati-
sche Entladung treffen
• Die Schrauben (2.2) des Gehäusede-
ckels (2.1) herausdrehen
• Gehäusedeckel (2.1) entfernen
• Stecker (11.7) von der Steuerplatine
ziehen und Steuerplatine (11) aus den
beiden seitlichen Führungsschienen
ziehen

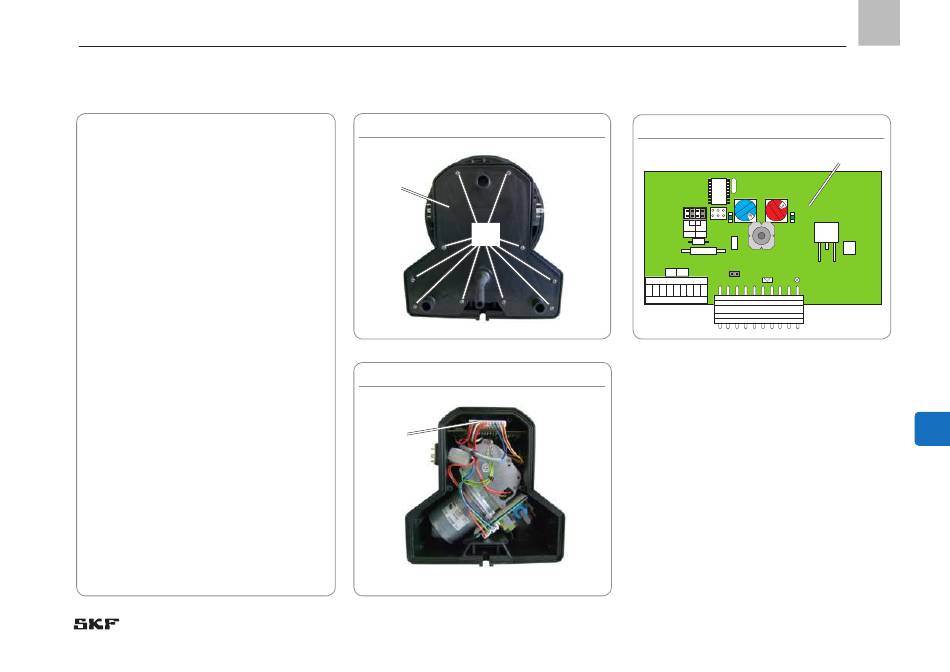

Gehäusedeckel abschrauben Abb. 24
2.1
2.2
Stecker der Steuerplatine Abb. 25
11.7
- 75 -
Steuerplatine entnommen Abb. 26
h s ICP
min min
P I
Datum
31 30 15 -M+ + - N Z
236-10697-
1 2 3 4 5 6 7 8 9
12 / 24 V
951-171-022
Version 02
