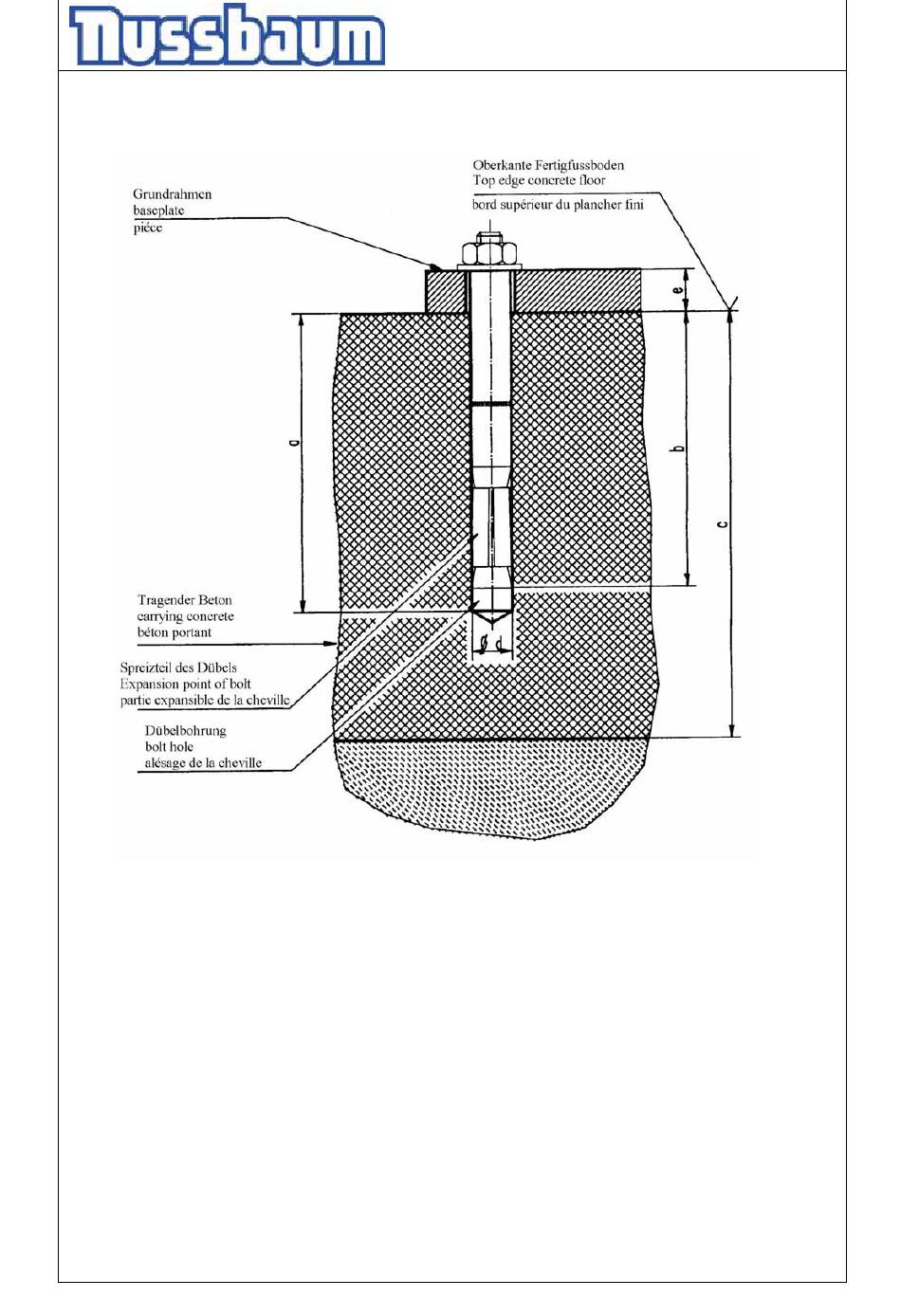

Bild 17: Auswahl der Liebig-Dübel ohne Bodenbelag (Estrich, Fliesen)
Liebig-Dübel
Gültig für Bohrungsdurchmesser 17 mm in der Grundplatte
Dübeltyp
Bohrungstiefe (mm)
min. Verankerungstiefe (mm)
Betonstärke (mm)
Bohrungsdurchmesser (mm)
Bauteildicke (mm)
Betonqualität
Anzahl der Dübel (St.)
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung
deren Bestimmungen, verwendet werden.
BM10-15/70/40
a 85
b 70
c min.140 (*)
d 15
e 0-40
min.C20/25 normal bewehrt
8
40 Nm
- 35 -
Betriebsanleitung und Prüfbuch
Jumbo I 3000
