Montage
3.1
Montage auf einen Blick
Zur vollständigen Installation der Messstelle gehen Sie folgendermaßen vor:
• Installieren Sie den Messumformer und den Sensor (siehe Kapitel "Einbau").
• Schließen Sie den Sensor entsprechend der Darstellung im Kapitel "Elektrischer Anschluss" an
den Messumformer an.
• Schließen Sie den Messumformer entsprechend der Darstellung im Kapitel "Elektrischer
Anschluss" an.
• Nehmen Sie den Messumformer entsprechend der Beschreibung im Kapitel "Inbetriebnahme" in
Betrieb.
3.1.1
Messeinrichtung
Die komplette Messeinrichtung besteht aus:
• dem Messumformer CUM750
• dem Ultraschall-Sensor CUS70
sowie optional oder als Zubehör erhältlich aus:
• einem Wetterschutzdach CYY101
• einer Geländerhalterung für CUS70
• einem Tauchrohr
• einer Reinigungspumpe

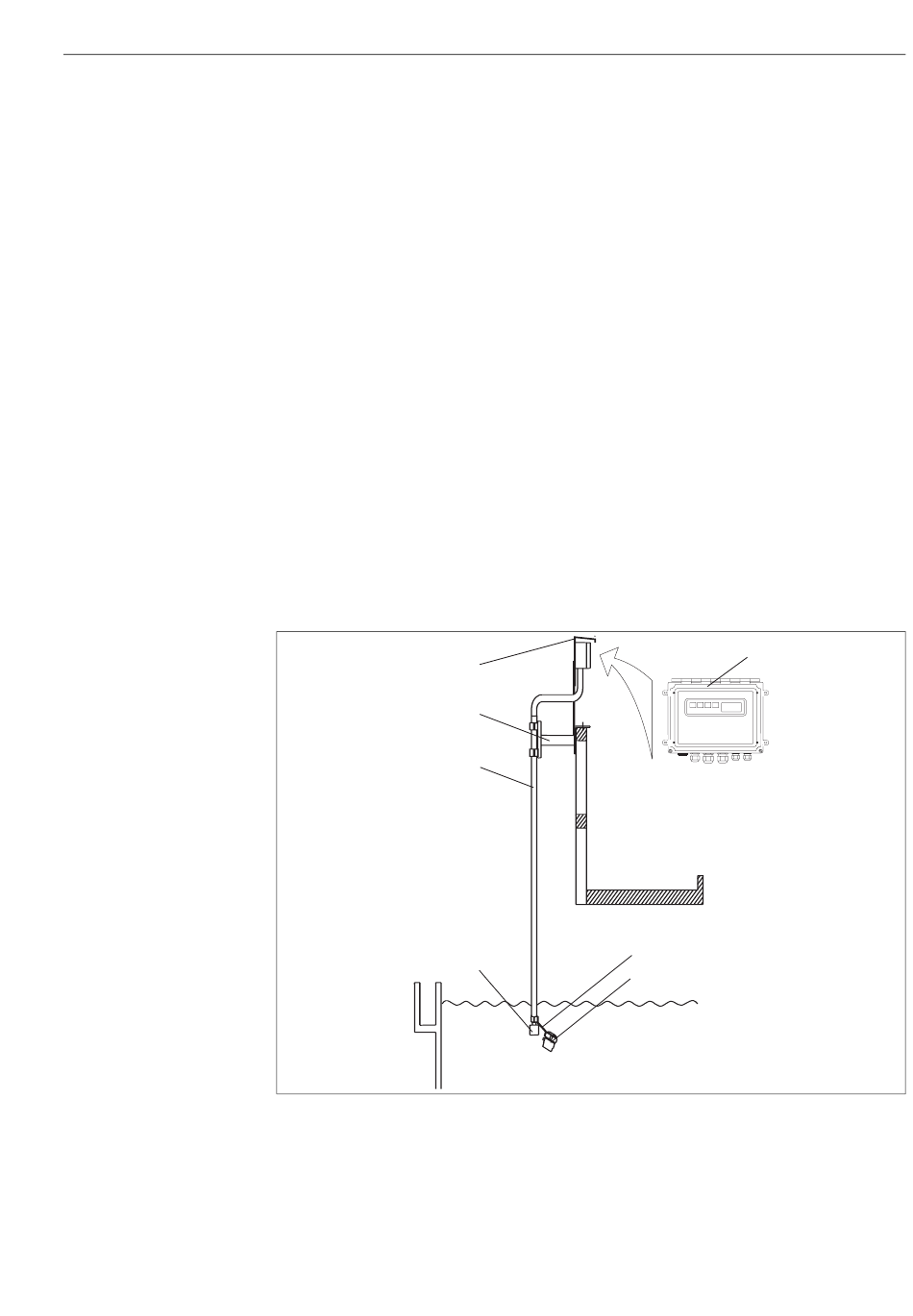

Abb. 2:
Komplette Messeinrichtung CUM750
1
Ultraschall-Sensor CUS70
2
Tauchrohr (Zubehör)
3
Geländerhalterung (Zubehör)
4
Wetterschutzdach (Zubehör)
4
3
2
6
1
7
5
6
7
5
Messumformer CUM750
Befestigungswinkel für Pumpe (Zubehör)
Reinigungspumpe (optional)
Montage
a0002167
