5.2.2
Anzeigemodus GRAFIK
Dieser Anzeigemodus stellt die Stärke des Rückkehrsignals innerhalb des Beckens dar. In diesem
Anzeigemodus können Sie sich ein Bild von der Materialschichtung im Becken machen.
Die Werte werden in der gewählten Einheit (m, cm, ft, in) angezeigt. Das Display zeigt das Sen-
sor-Rohsignal.
Pt1
12
18
11
10

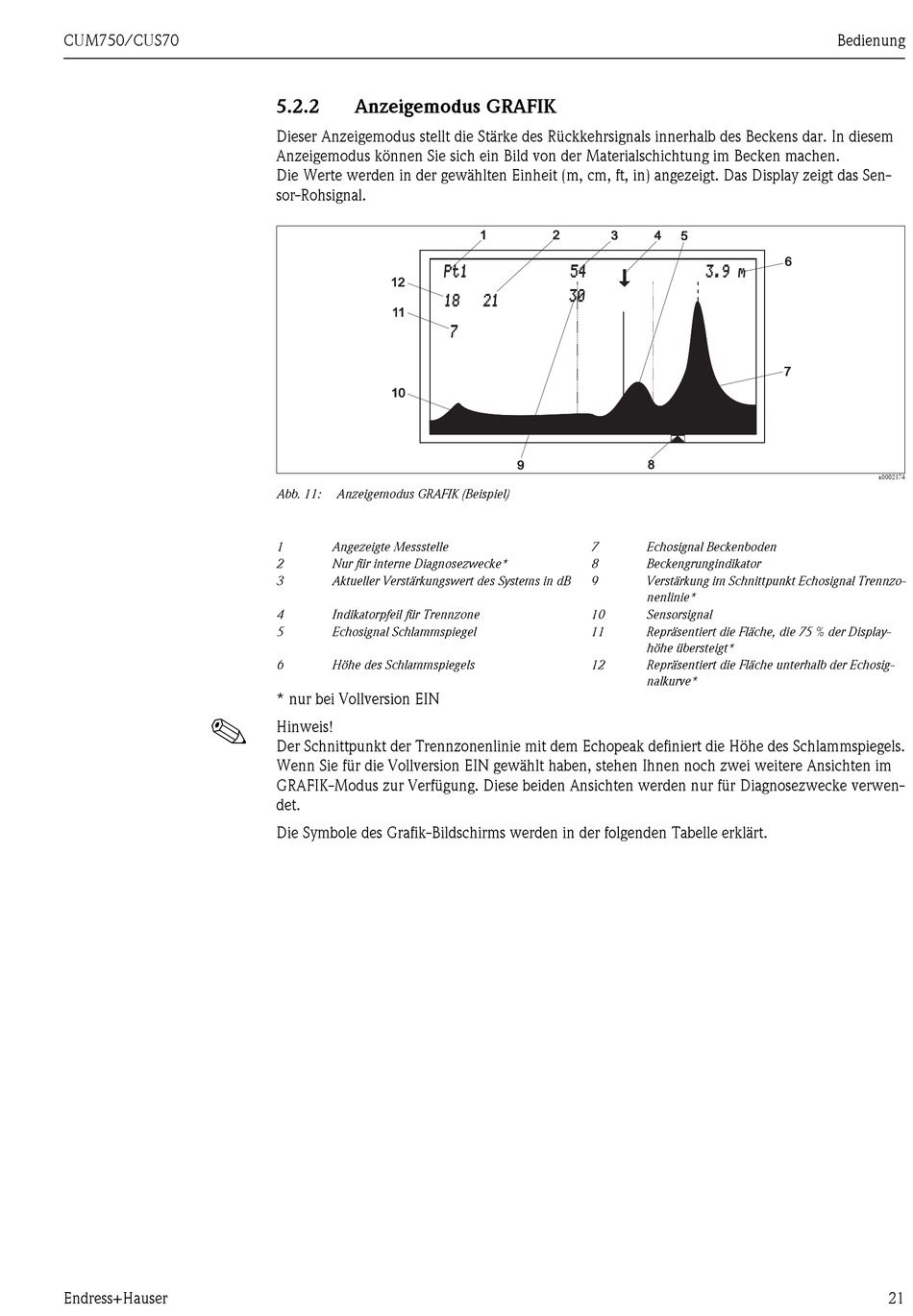

Abb. 11:
Anzeigemodus GRAFIK (Beispiel)
1
Angezeigte Messstelle
2
Nur für interne Diagnosezwecke*
3
Aktueller Verstärkungswert des Systems in dB
4
Indikatorpfeil für Trennzone
5
Echosignal Schlammspiegel
6
Höhe des Schlammspiegels
* nur bei Vollversion EIN
Hinweis!
Der Schnittpunkt der Trennzonenlinie mit dem Echopeak definiert die Höhe des Schlammspiegels.
Wenn Sie für die Vollversion EIN gewählt haben, stehen Ihnen noch zwei weitere Ansichten im
GRAFIK-Modus zur Verfügung. Diese beiden Ansichten werden nur für Diagnosezwecke verwen-
det.
Die Symbole des Grafik-Bildschirms werden in der folgenden Tabelle erklärt.
1
2
3
54
30
21
7
9
7
8
9
10
11
12
4
5
6
3.9 m
3.9 m
7
8
Echosignal Beckenboden
Beckengrungindikator
Verstärkung im Schnittpunkt Echosignal Trennzo-
nenlinie*
Sensorsignal
Repräsentiert die Fläche, die 75 % der Display-
höhe übersteigt*
Repräsentiert die Fläche unterhalb der Echosig-
nalkurve*
