Inbetriebnahme
#
36
6

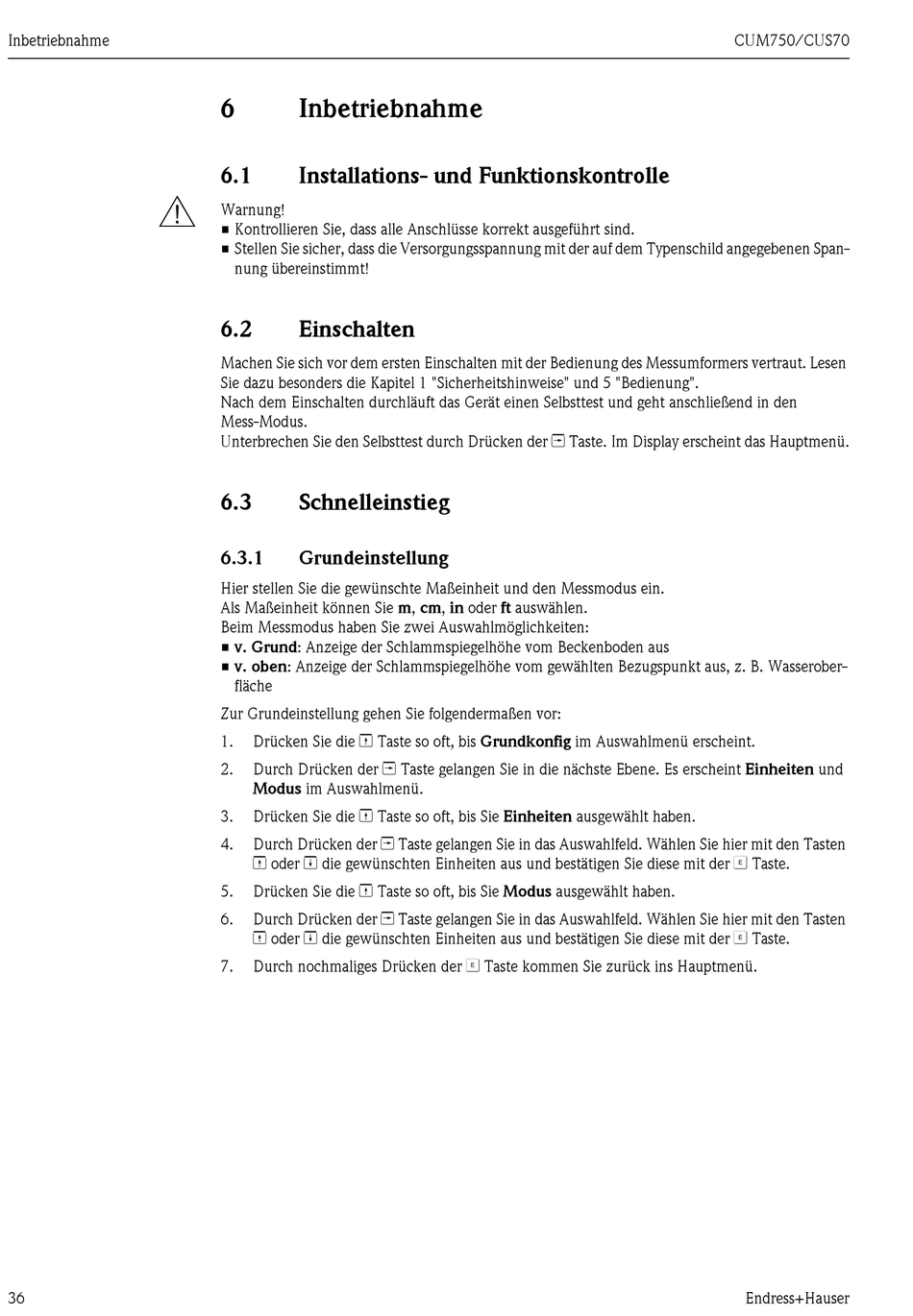

Inbetriebnahme
6.1
Installations- und Funktionskontrolle
Warnung!
• Kontrollieren Sie, dass alle Anschlüsse korrekt ausgeführt sind.
• Stellen Sie sicher, dass die Versorgungsspannung mit der auf dem Typenschild angegebenen Span-
nung übereinstimmt!
6.2
Einschalten
Machen Sie sich vor dem ersten Einschalten mit der Bedienung des Messumformers vertraut. Lesen
Sie dazu besonders die Kapitel 1 "Sicherheitshinweise" und 5 "Bedienung".
Nach dem Einschalten durchläuft das Gerät einen Selbsttest und geht anschließend in den
Mess-Modus.
Unterbrechen Sie den Selbsttest durch Drücken der T Taste. Im Display erscheint das Hauptmenü.
6.3
Schnelleinstieg
6.3.1
Grundeinstellung
Hier stellen Sie die gewünschte Maßeinheit und den Messmodus ein.
Als Maßeinheit können Sie m, cm, in oder ft auswählen.
Beim Messmodus haben Sie zwei Auswahlmöglichkeiten:
• v. Grund: Anzeige der Schlammspiegelhöhe vom Beckenboden aus
• v. oben: Anzeige der Schlammspiegelhöhe vom gewählten Bezugspunkt aus, z. B. Wasserober-
fläche
Zur Grundeinstellung gehen Sie folgendermaßen vor:
Drücken Sie die V Taste so oft, bis Grundkonfig im Auswahlmenü erscheint.
1.
Durch Drücken der T Taste gelangen Sie in die nächste Ebene. Es erscheint Einheiten und
2.
Modus im Auswahlmenü.
Drücken Sie die V Taste so oft, bis Sie Einheiten ausgewählt haben.
3.
Durch Drücken der T Taste gelangen Sie in das Auswahlfeld. Wählen Sie hier mit den Tasten
4.
V oder W die gewünschten Einheiten aus und bestätigen Sie diese mit der F Taste.
Drücken Sie die V Taste so oft, bis Sie Modus ausgewählt haben.
5.
Durch Drücken der T Taste gelangen Sie in das Auswahlfeld. Wählen Sie hier mit den Tasten
6.
V oder W die gewünschten Einheiten aus und bestätigen Sie diese mit der F Taste.
Durch nochmaliges Drücken der F Taste kommen Sie zurück ins Hauptmenü.
7.
CUM750/CUS70
Endress+Hauser
