Elektrischer Anschluss
30

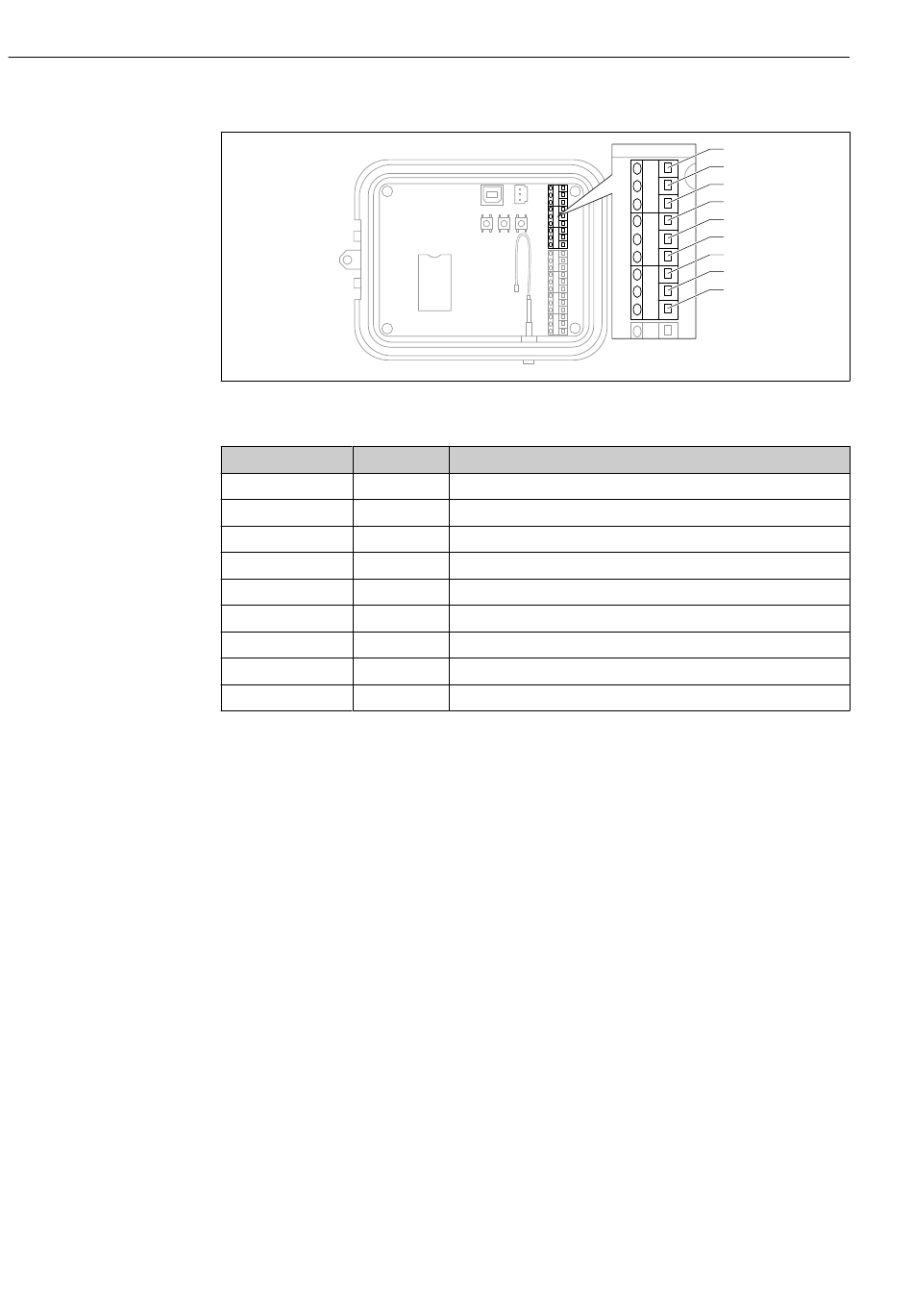

9-poliger Stecker - Details
10
9-poliger Stecker - Details
Kontaktnummer
Zuordnung
1
SGnd
2
SRX/-
3
STX/+
4
SPwr
5
EXT GND IN
6
EXT PWR IN
7
DGnd
8
DIO
9
DPwr
Connect Sensor FXA30, FXA30B
Signal
Serielle Schnittstelle, Masse
Serielle Schnittstelle Modbus -
Serielle Schnittstelle Modbus +
Serielle Schnittstelle, Ausgang der Spannungsversorgung
Externe Spannungsversorgung, Masse
Externe Spannungsversorgung, + Eingang
Digitale Schnittstelle, Masse
Digitale Schnittstelle E/A
Digitale Schnittstelle, Ausgang der Spannungsversorgung
1
2
3
4
5
6
7
8
9
A0033523
