Elektrischer Anschluss

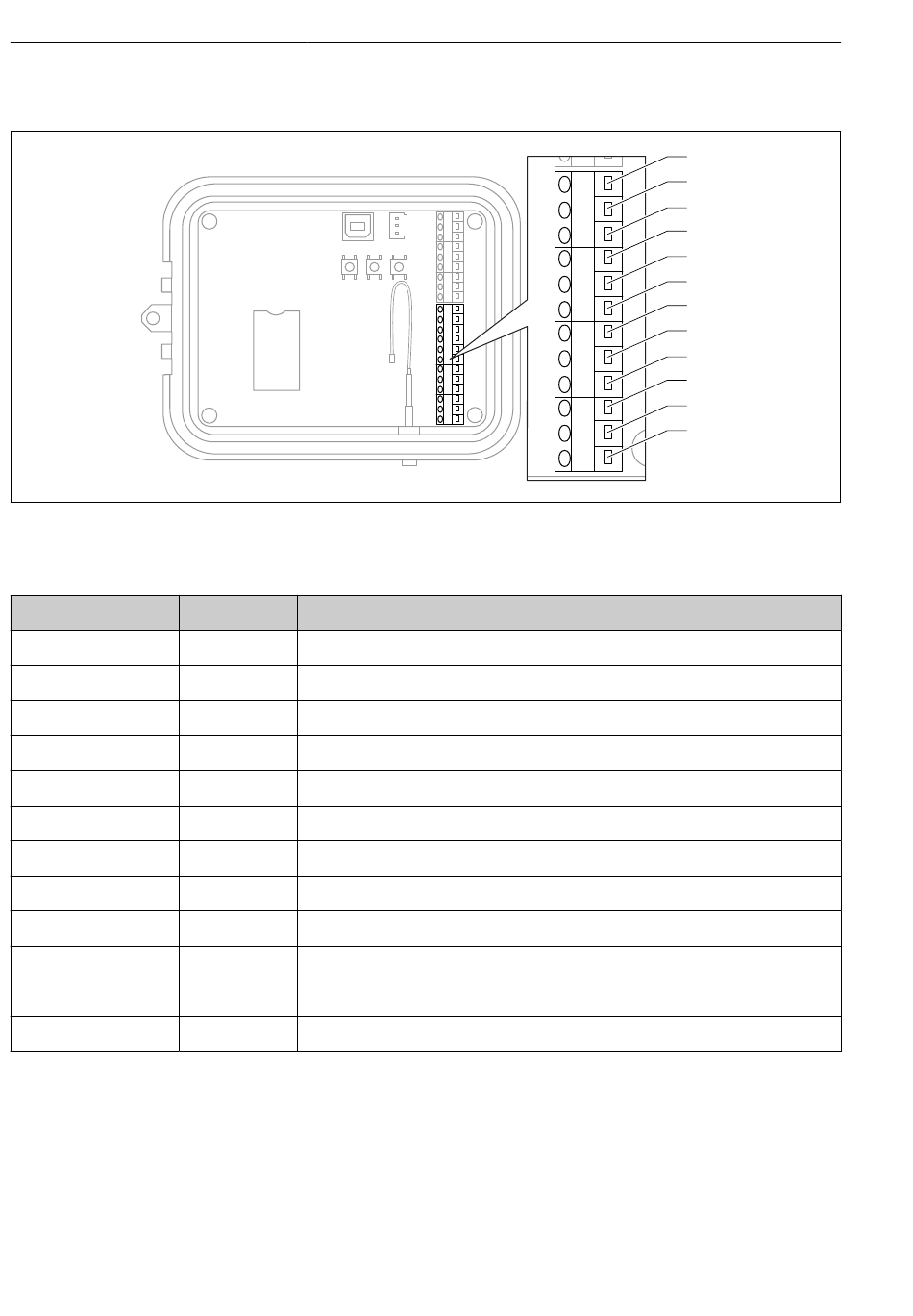

12-poliger Stecker - Details
11
12-poliger Stecker - Details
Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
34
Zuordnung
Signal
A 4 GND
Analoge Schnittstelle 4, Masse
A 4 IN
Analoge Schnittstelle 4, Analogeingang
A 4 Pwr
Analoge Schnittstelle 4, Ausgang der Spannungsversorgung+
A 3 GND
Analoge Schnittstelle 3, Masse
A 3 IN
Analoge Schnittstelle 3, Analogeingang
A 3 Pwr
Analoge Schnittstelle 3, Ausgang der Spannungsversorgung+
A 2 GND
Analoge Schnittstelle 2, Masse
A 2 IN
Analoge Schnittstelle 2, Analogeingang
A 2 Pwr
Analoge Schnittstelle 2, Ausgang der Spannungsversorgung+
A 1 GND
Analoge Schnittstelle 1, Masse
A 1 IN
Analoge Schnittstelle 1, Analogeingang
A 1 Pwr
Analoge Schnittstelle 1, Ausgang der Spannungsversorgung+
Connect Sensor FXA30, FXA30B
1
2
3
4
5
6
7
8
9
10
11
12
Endress+Hauser
A0033524
