Verdrahtung
"
!
20
Achtung!
Anwendungen, die dem Explosionsschutz unterliegen, lassen nur unter besonderen Bedingungen
die mehrfache Erdung des Schutzschirms zu, siehe EN 60079-14.
Weitere Hinweise zum Aufbau und zur Erdung des Netzwerks sind in der Betriebsanleitung
BA198F "PROFIBUS-PA: Leitfaden zur Projektierung und Inbetriebnahme" und der PROFIBUS-PA
Spezifikation EN 50170 (DIN 19245) zu entnehmen.
4.2
Gerät anschließen
Hinweis!
• Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechen-
den nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control
Drawings einzuhalten.
• Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind eingebaut.
• Die Abschirmung oder Erdung (wenn vorhanden) ist immer an die interne Erdungsklemme
Gehäuse anzuschließen.
• Die Versorgungsspannung muss mit der auf dem Typenschild angegebenen Spannungsversorgung
übereinstimmen (→ siehe ab Seite 7, Kap. 2.1.1 "Typenschilder").
• Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
• Gehäusedeckel abschrauben.
• Wenn vorhanden, Haltering mit Vor-Ort-Anzeige abnehmen.
– Lasche mit dem Pfeil nach oben drücken, bis sich die Arretierung des Halteringes hörbar löst.
– Haltering vorsichtig lösen, so dass die Kabel der Anzeige nicht abreißen. Der Stecker der
Anzeige kann eingesteckt bleiben.
• Kabel durch die Verschraubung einführen. Verwenden Sie vorzugsweise verdrilltes, abgeschirm-
tes Zweiaderkabel.
• Gerät gemäß folgender Abbildung anschließen.
• Ggf. Haltering mit Vor-Ort-Anzeige wieder aufstecken. Die Arretierung des Halteringes rastet
hörbar ein.
• Gehäusedeckel zuschrauben.
• Versorgungsspannung einschalten.

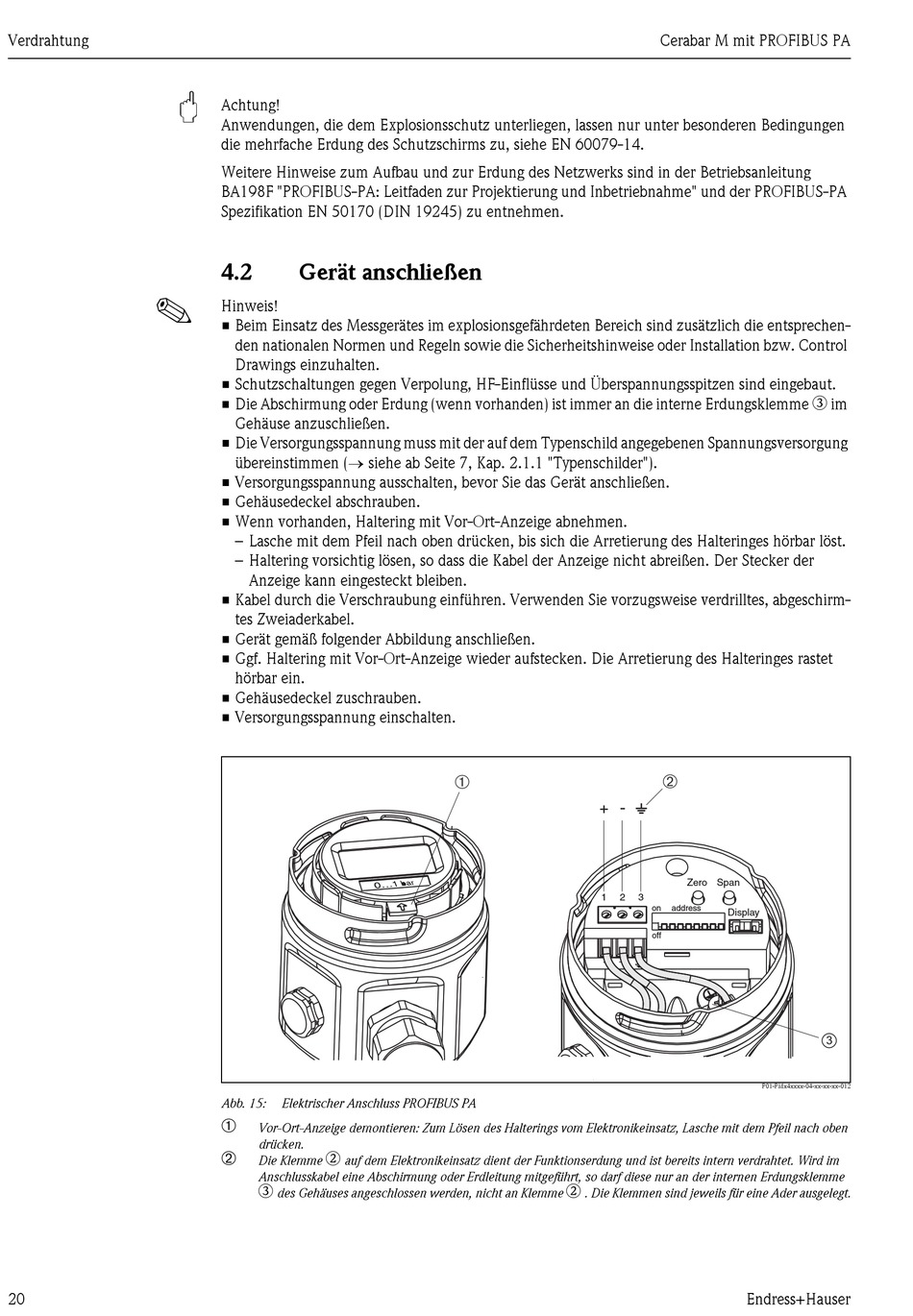

Abb. 15:
Elektrischer Anschluss PROFIBUS PA
➀
Vor-Ort-Anzeige demontieren: Zum Lösen des Halterings vom Elektronikeinsatz, Lasche mit dem Pfeil nach oben
drücken.
➁
n
Die Klemme
auf dem Elektronikeinsatz dient der Funktionserdung und ist bereits intern verdrahtet. Wird im
Anschlusskabel eine Abschirmung oder Erdleitung mitgeführt, so darf diese nur an der internen Erdungsklemme
o
des Gehäuses angeschlossen werden, nicht an Klemme
➀
+ -
1
2
+ –
n
. Die Klemmen sind jeweils für eine Ader ausgelegt.
Cerabar M mit PROFIBUS PA
➁
Zero Span
3
on
address
Display
off
P01-PMx4xxxx-04-xx-xx-xx-012
Endress+Hauser
o
im
3
