Cerabar M mit PROFIBUS PA
Endress+Hauser
Vakuumanwendung
Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser, den Drucktransmitter unterhalb des
Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmittler bedingt
durch die Vorlage des Füllöls in den Kapillaren vermieden.
Bei einer Montage des Drucktransmitters oberhalb des Druckmittlers darf der maximale Höhenun-
terschied H1 gemäß Abbildung unten, links nicht überschritten werden. Der maximale Höhenun-
terschied ist abhängig von der Dichte des Füllöls und dem kleinsten Druck, der an dem Druckmitt-
ler jemals auftreten darf (leerer Behälter), siehe folgende Abbildung.
P01-PMP4xxxx-11-xx-xx-xx-001
Abb. 11:
Montage oberhalb des Druckmitt-
lers
Montage mit Temperaturentkoppler
Endress+Hauser empfiehlt den Einsatz von Temperaturentkopplern bei andauernden extremen
Mediumstemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von
+85 °C führen. Um den Einfluss der aufsteigenden Wärme zu minimieren, empfiehlt Endress+Hau-
ser das Gerät waagerecht oder mit dem Gehäuse nach unten zu montieren.
Die zusätzliche Einbauhöhe bedingt durch die hydrostatische Säule im Temperaturentkopplern
auch eine Nullpunktverschiebung um ca. 21 mbar. Die lageabhängige Nullpunktverschiebung kann
direkt am Gerät über 2 Tasten korrigiert werden → siehe Seite 44, Kap. 7.3.8 "Lageabgleich - nur
Anzeige (Biasdruck)" (Vor-Ort-Bedienung) oder über Kommunikation → siehe Seite 45, Kap. 7.3.9
"Nullpunkt-Korrektur".
H1

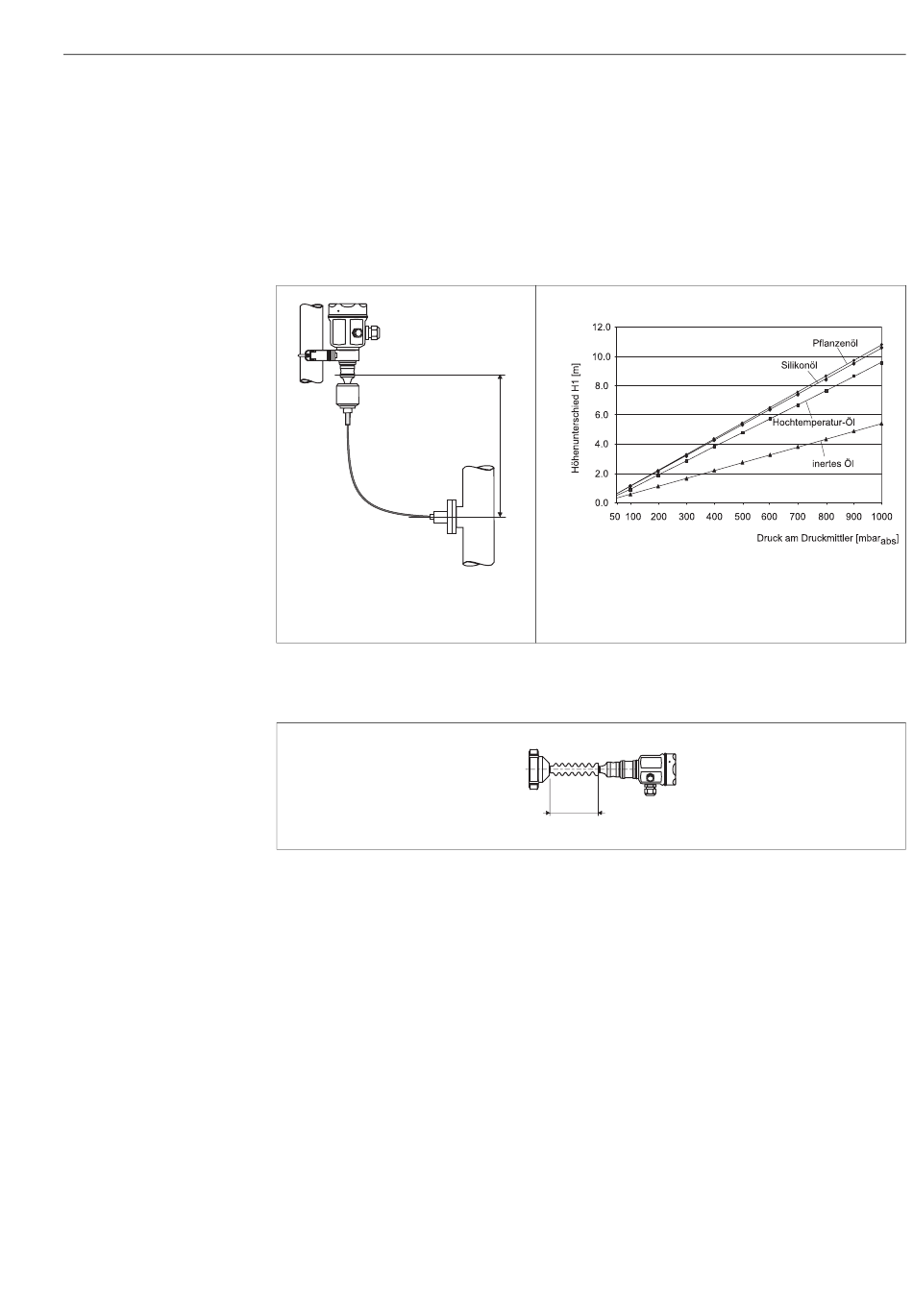

Abb. 12:
Diagramm maximale Montagehöhe oberhalb des Druck-
mittlers bei Vakuumanwendungen in Abhängigkeit vom
Druck am Druckmittler
max. 115
Montage
P01-PMx7xxxx-05-xx-xx-xx-011
P01-PMP4xxxx-11-xx-xx-xx-006
15
