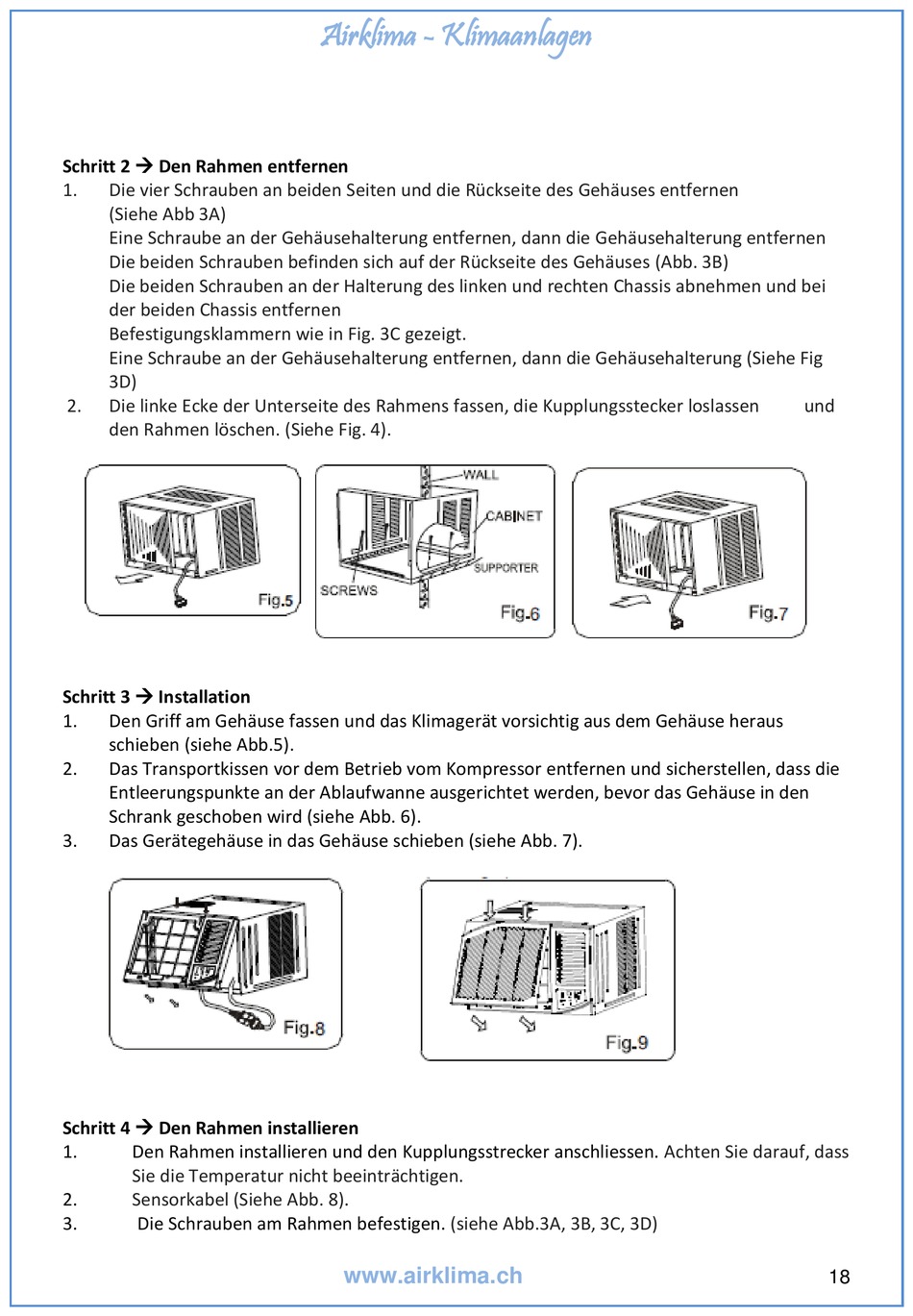

Airklima AF3300invvino Bedienungsanleitung Seite 18

Schritt 2  Den Rahmen entfernen
1. Die vier Schrauben an beiden Seiten und die Rückseite des Gehäuses entfernen
(Siehe Abb 3A)
Eine Schraube an der Gehäusehalterung entfernen, dann die Gehäusehalterung entfernen
Die beiden Schrauben befinden sich auf der Rückseite des Gehäuses (Abb. 3B)
Die beiden Schrauben an der Halterung des linken und rechten Chassis abnehmen und bei
der beiden Chassis entfernen
Befestigungsklammern wie in Fig. 3C gezeigt.
Eine Schraube an der Gehäusehalterung entfernen, dann die Gehäusehalterung (Siehe Fig
3D)
2. Die linke Ecke der Unterseite des Rahmens fassen, die Kupplungsstecker loslassen
den Rahmen löschen. (Siehe Fig. 4).
Schritt 3  Installation
1. Den Griff am Gehäuse fassen und das Klimagerät vorsichtig aus dem Gehäuse heraus
schieben (siehe Abb.5).
2. Das Transportkissen vor dem Betrieb vom Kompressor entfernen und sicherstellen, dass die
Entleerungspunkte an der Ablaufwanne ausgerichtet werden, bevor das Gehäuse in den
Schrank geschoben wird (siehe Abb. 6).
3. Das Gerätegehäuse in das Gehäuse schieben (siehe Abb. 7).
Schritt 4  Den Rahmen installieren
1. Den Rahmen installieren und den Kupplungsstrecker anschliessen.
Sie die Temperatur nicht beeinträchtigen.
2. Sensorkabel (Siehe Abb.
3. Die Schrauben am Rahmen befestigen.
Airklima - Klimaanlagen
8).
(siehe Abb.3A, 3B, 3C, 3D)
