Airklima AF3300invvino Bedienungsanleitung Seite 16

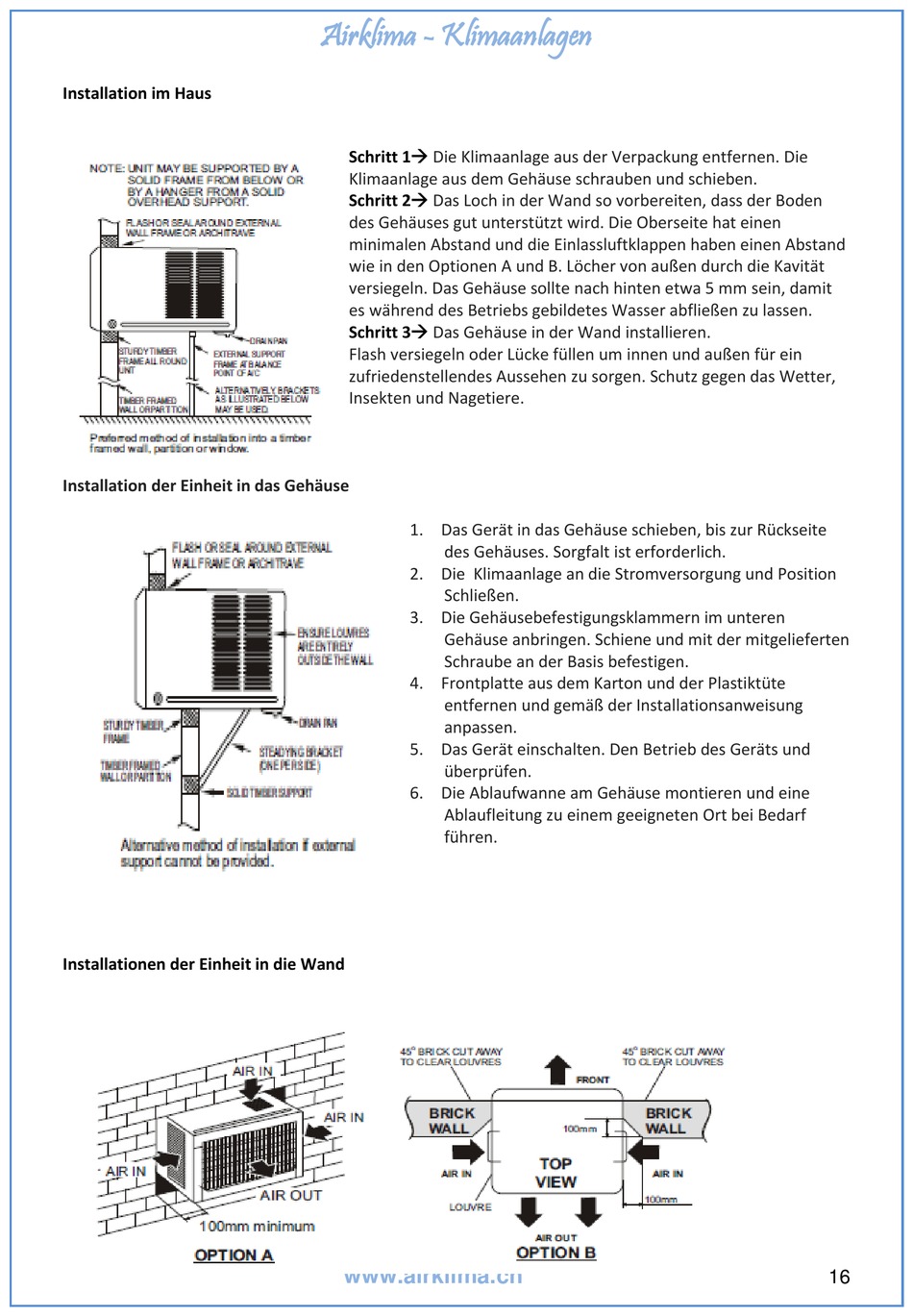

Installation im Haus
Installation der Einheit in das Gehäuse
Installationen der Einheit in die Wand
Airklima - Klimaanlagen
Schritt 1 Die Klimaanlage aus der Verpackung entfernen. Die
Klimaanlage aus dem Gehäuse schrauben und schieben.
Schritt 2 Das Loch in der Wand so vorbereiten, dass der Boden
des Gehäuses gut unterstützt wird. Die Oberseite hat einen
minimalen Abstand und die Einlassluftklappen haben einen Abstand
wie in den Optionen A und B. Löcher von außen durch die Kavität
versiegeln. Das Gehäuse sollte nach hinten etwa 5 mm sein, damit
es während des Betriebs gebildetes Wasser abfließen zu lassen.
Schritt 3 Das Gehäuse in der Wand installieren.
Flash versiegeln oder Lücke füllen um innen und außen für ein
zufriedenstellendes Aussehen zu sorgen. Schutz gegen das Wetter,
Insekten und Nagetiere.
1. Das Gerät in das Gehäuse schieben, bis zur Rückseite
des Gehäuses. Sorgfalt ist erforderlich.
2. Die Klimaanlage an die Stromversorgung und Position
Schließen.
3. Die Gehäusebefestigungsklammern im unteren
Gehäuse anbringen. Schiene und mit der mitgelieferten
Schraube an der Basis befestigen.
4. Frontplatte aus dem Karton und der Plastiktüte
entfernen und gemäß der Installationsanweisung
anpassen.
5. Das Gerät einschalten. Den Betrieb des Geräts und
überprüfen.
6. Die Ablaufwanne am Gehäuse montieren und eine
Ablaufleitung zu einem geeigneten Ort bei Bedarf
führen.
www.airklima.ch
16
