Installation
4.8

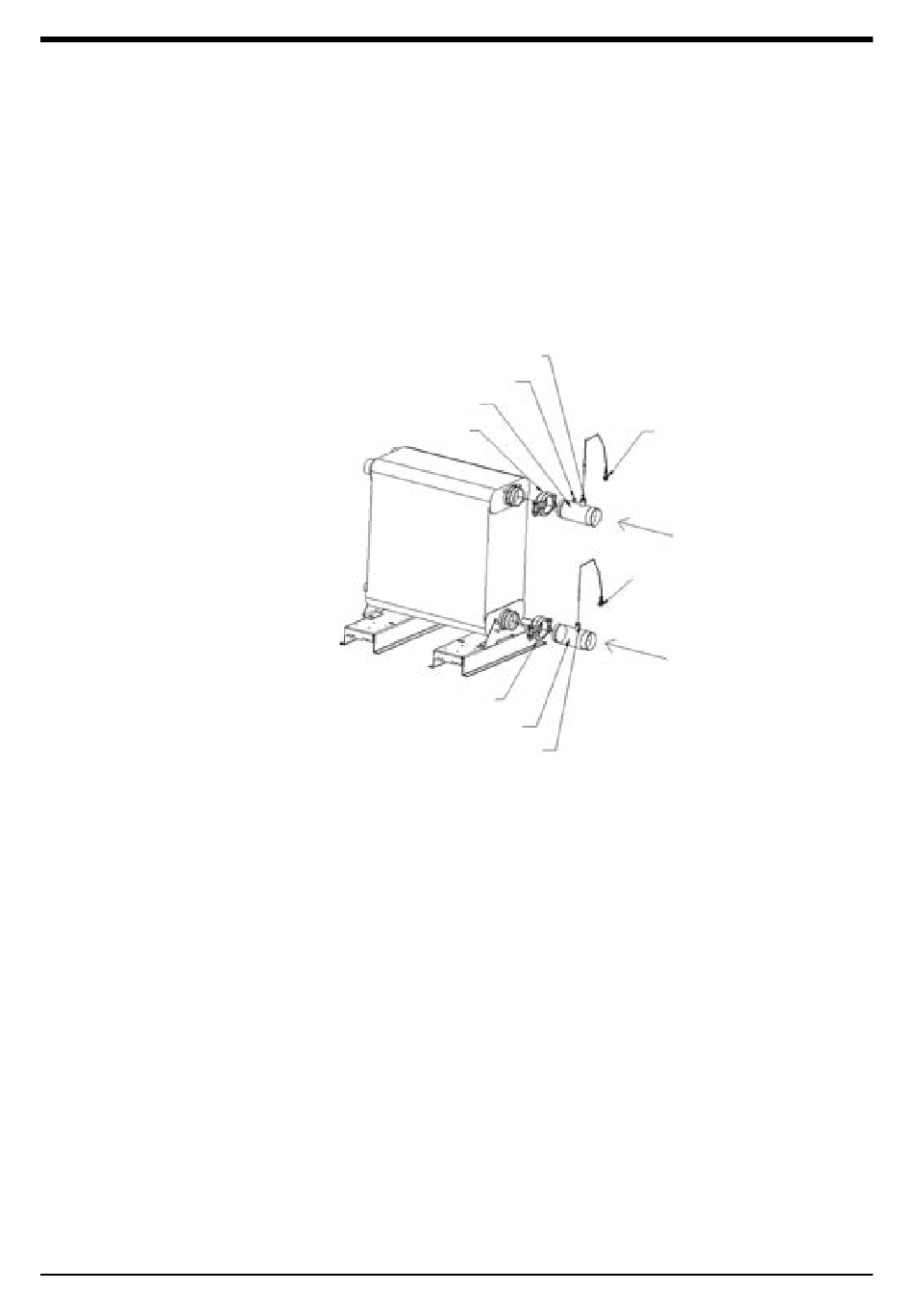

Anschluss der Temperatursonden
für den Plattenwärmetauscher
Bei den Geräten VLH mit Plattenwärmetauscher wer-
den die Anschlüsse für die Wasserleitungen zwischen
den Wärmetauschern und den Anlagen, mitsamt An-
schlussstück zur Befestigung der Temperatursonden
am Wassereintritt und —austritt, separat geliefert und
müssen bei der Installation des
Gerätes entsprechend dem folgenden Installationsdia-
gramm montiert werden.
4.9
100% Wärmerückgewinnung
Tempreaturfühler
Die Temperaturfühler in der Wärmerückgewinnung,
Vorlauf, Rücklauf werden Werkseitig verdrahted mit-
geliefert, müssen allerdings noch in Vor-, und Rück-
lauf eingebaut werden.
(Siehe Verdrahtungschema).
Drei Wege Ventil
Das Dreiwegeventil mus Vorort eingebaut werden.
Es regelt den korrekten Wasserdurchfluss über den
Rückgewinnungskondensator bei niedriger Last.
Wasser, elektrische Anschlüsse sowie thermische Iso-
lierung müssen Vorort installiert werden.
Die beste Position ist so dicht wie möglich am Rück
gewinnungskondensator.
Anmerkung: Der benötigte Platzbedarf erlaubt keine
montage des Ventils ab Werk.
Seite 18
Anschlussstück 1/2" Gas
Manuelles Entlüftungsventil
Anschl. Wasser sammelrohr 2" 1/2 - 3"
Victaulic-Flex-Schelle 2" 1/2 - 3"
Victaulic-Flex-Schelle 2" 1/2 - 3"
Anschl. Wasser sammelrohr 2" 1/2 - 3"
Anschlussstück 1/2" Gas
Erzwungener Lastabwurf
Bei betrieb Wärmerückgewinnung, findet eine Um-
schaltung von Kondensation im Luftgekühlten auf
Kondensation im wassergekühlten Kondensator statt.
Während dieses Vorgangs wird der Compressor
Kondensator für 2 Minuten auf 50% Leistung zurück-
gefahren zur besseren Kontrolle der Übergangsphase
und umgekehrt.
BT-IN
IN
BT-OUT
OUT
