- Seite 1 Rechteckiges Kühlregister für Kaltwasser Betriebs- und Wartungsanleitung Aus dem Englischen 1723912-DE übersetztes Dokument 2013-10-10 A002...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktinformation........................1 2 Abmessungen ........................... 1 3 Installation..........................2 3.1 Installieren des Gerätes ....................2 3.2 Wasseranschlüsse ......................2 3.3 Tropfenabscheider......................4 4 Kapazität........................... 5 4.1 3 Reihen .......................... 5 4.2 4 Reihen .......................... 6 5 Wartung ............................ 8 5.1 Reinigung ........................ -

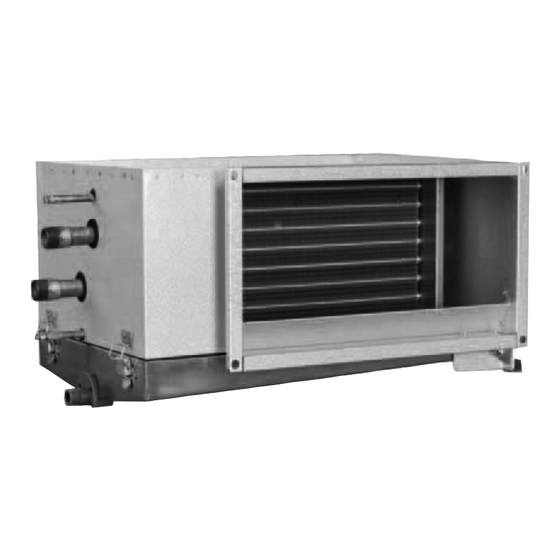

Seite 3: Produktinformation
DE 70x40 1″ PGK 700x400-4-2.0 1″ 4.12 DE 70x40 PGK 800x500-3-2.0 4.42 DE 80x50 1¼″ PGK 800x500-4-2.0 1¼″ 5.89 DE 80x50 PGK 1000x500-3-2.0 1038 5.52 DE 100x50 1¼″ PGK 1000x500-4-2.0 1038 1¼″ 7.36 DE 100x50 Betriebs- und Wartungsanleitung Systemair AB 1723912... -
Seite 4: Installation
Der Kanalkühler muss außen isoliert werden, um Kondensatbildung zu vermeiden. Die Kanäle, in welchen die gekühlte Luft transportiert wird, müssen normalerweise auch isoliert werden. 3.2 Wasseranschlüsse Betriebsdaten: Max. Betriebstemperatur/Betriebsdruck 100 °C/1,0 MPa (10 bar) Betriebs- und Wartungsanleitung Systemair AB 1723912... - Seite 5 System austreten kann. Dies kann zu Wasserschäden führen. Wenn der Kanalkühler nicht in Betrieb ist und Frostrisiko besteht, muss das Wasser über den Entwässerungsstutzen abgelassen werden und der Kühler mit Druckluft ausgeblasen werden, um sicherzustellen, dass das gesamte Wasser abgelassen wurde. Betriebs- und Wartungsanleitung Systemair AB 1723912...
-
Seite 6: Tropfenabscheider
Die Tropfwanne von unten entfernen. Den Tropfenabscheider nach oben drücken, bis die Halterung diesen in Position hält (Abb. 5). Vorsichtig überprüfen, dass der Luftstrom in Richtung des Pfeils auf dem Tropfenabscheider verläuft und dass die Entwässerungsöffnungen in Richtung der Tropfwanne zeigen (Abb. 3). Betriebs- und Wartungsanleitung Systemair AB 1723912... -
Seite 7: Kapazität
2592 17.6 0.26 2592 19.8 10.8 0.43 23.3 PGK 600x350-3-2.0 1512 16.5 0.17 1512 17.6 0.31 11.0 2268 17.0 0.24 2268 18.9 10.5 0.42 18.4 3024 17.6 0.30 10.5 3024 19.8 12.6 0.50 25.8 Betriebs- und Wartungsanleitung Systemair AB 1723912... -
Seite 8: Reihen
Wassertemperatur 6/12 °C Luftleistung Druckverlust Zulufttemp Zuluft- Ablufttemp. Leistung Wasser- Wasserdruck- feuchtigkeit durchfluss verlust °C % RH °C PGK 400x200-4-2.0 16.4 0.06 16.4 0.13 16.5 0.09 17.4 0.18 1152 16.6 0.13 1152 18.3 0.22 Betriebs- und Wartungsanleitung Systemair AB 1723912... - Seite 9 1920 14.1 14.1 0.55 2880 14.8 10.7 0.42 2880 15.7 18.2 0.72 3840 15.5 13.1 0.52 3840 16.8 22.0 0.87 PGK 800-500-4-2.0 2743 14.4 10.2 0.40 2743 14.6 18.7 0.74 4115 15.1 14.2 0.56 Betriebs- und Wartungsanleitung Systemair AB 1723912...
-
Seite 10: Wartung
Den Boden der Tropfwanne reinigen und mit dem Finger überprüfen, dass der Kondensatablauf nicht durch Schmutz verstopft ist. Danach den Tropfenabscheider, wenn vorhanden (siehe Kapitel 3.3), die Tropfwanne und die Anti-Kondensat-Isolierung einsetzen bzw. anbringen. Betriebs- und Wartungsanleitung Systemair AB 1723912... - Seite 11 Betriebs- und Wartungsanleitung Systemair AB 1723912...
- Seite 12 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 1723912...
