Montage

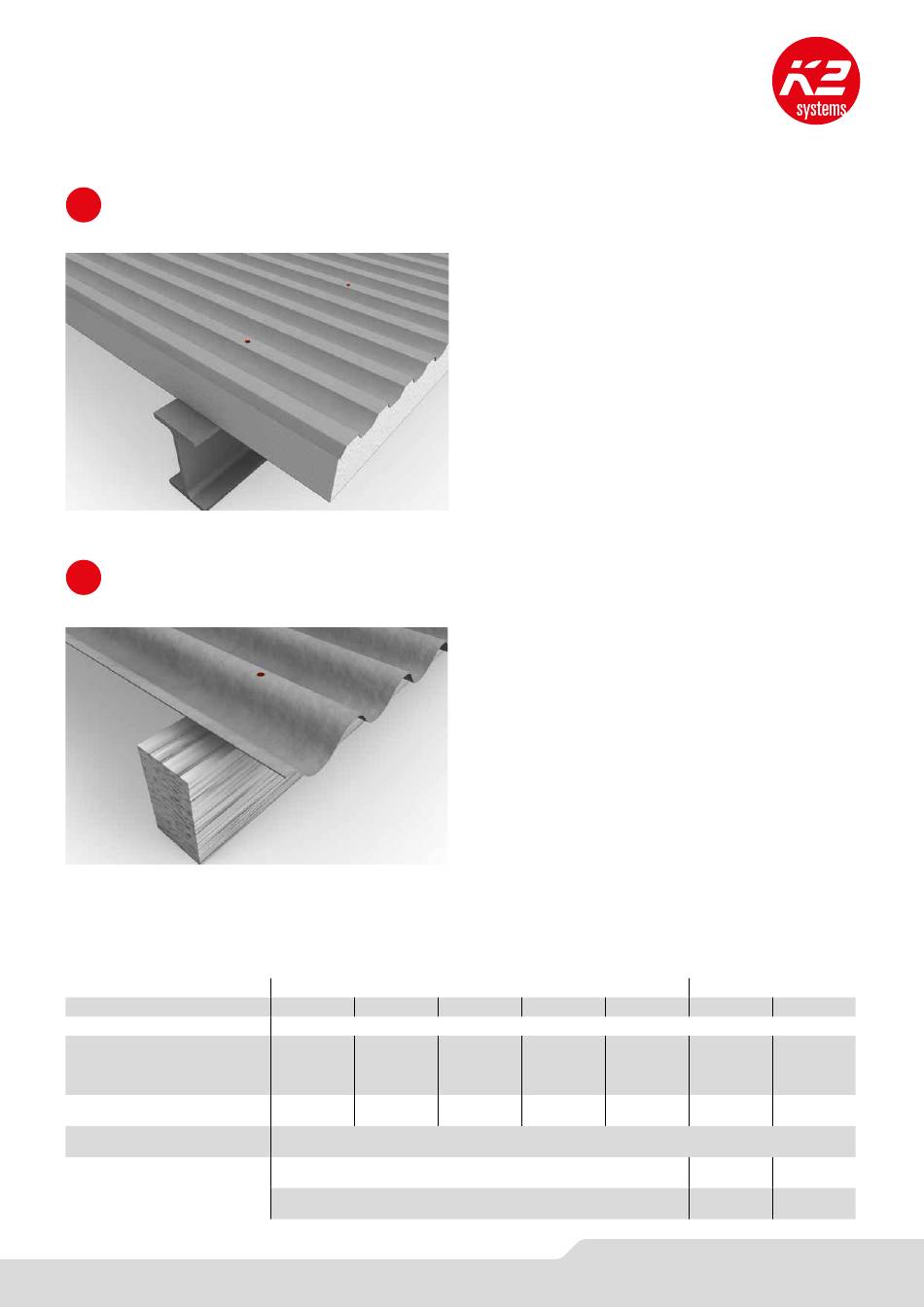

1a

Vorbohrung Stahl-/Aluprofil auf Stahl Unterkonstruktion

1b

Vorbohrung Faserzementprofil auf Holz Unterkonstruktion

Tabelle für Bohrlochdurchmesser
Material Unterkonstruktion
Materialstärke in mm
Solarbefestiger für St 8 mm
ahl Ø
Solarbefestiger für Holz 8 mm
Ø
Solarbefestiger für Holz 8 mm
Ø
Stahl
1,5 < 3,0 3,0 < 5,0 5,0 < 7,5
Vorbohrdurchmesser in mm für Profiltafeln aus Metall + Unterkonstruktion
ohne
6,8 mm 7 mm
Vorbohren
Vorbohrdurchmesser in mm in Faserzementprofile
in Profiltafel
in Holzunterkonstruktion
Einmessen der Schraubenabstände laut Statik bzw.
K2 Base. Pfettenposition überprüfen und vorbohren durch
die Profiltafeln in die Pfetten.
Achtung: Bei einer Dicke der Stahlunterkonstruktion bis
zu 3 mm ist kein Vorbohren erforderlich! Der Solarbefesti-
ger kann mithilfe der gehärteten Stahlbohrspitze in einem
Arbeitsgang gebohrt, Gewinde geformt und verschraubt
werden.
Metallprofile:
Die Vorbohrdurchmesser in die Profiltafel aus Metall =
der Vorbohrdurchmesser in die Unterkonstruktion
Einmessen der Schraubenabstände laut Statik bzw.
K2 Base. Pfettenposition überprüfen und vorbohren durch
das Faserzementprofil in die Pfetten.
Faserzementprofile: Der Vorbohrdurchmesser in Faser-
zementprofilen muss immer größer sein als der Durch-
messer des Solarbefestigers
7,5 < 10 ≥ 10
7,2 mm 7,4 mm
Holz
5,5 mm 5,5 mm
11 mm 11 mm
5,5 mm 5,5 mm
