Inhaltszusammenfassung für K2 Systems WallPV MultiRail
- Seite 1 Montageanleitung WallPV MultiRail InsertionRail Connecting Strength k2-systems.com...
- Seite 2 · TerraGrif PL • Notizen Geprüfte Qualität – mehrfach zertifiziert K2 Systems steht für sichere Verbindung, höchste Qualität und Prä- zision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängige Stellen haben unsere Kompetenzen und Komponenten geprüft, bestätigt und zertifiziert.
- Seite 3 Werkzeugübersicht 6 mm 8 mm 6 - 35 Nm 4/6 mm (4,5 - 22,2 lb-ft) 4/6 mm ≥ 3,0 m ≥ 6,0 m Digitale Toolbox Kennen Sie schon unsere digitalen Services? Nutzen Sie jetzt unsere Jetzt loslegen und registrieren: K2 DocuApp und halten Sie direkt beim Kunden oder am Projektstand- ort erste wichtige Daten fest. docuapp.k2-systems.com Übernehmen Sie die Daten ganz einfach in unserer Online-Planungs- Software K2 Base.
- Seite 4 Bei Missachtung unserer Allgemeinen Sicherheitshin- nossenschaft sind einzuhalten! Insbesondere ist dabei weise sowie beim Ein- oder Anbau von Bauteilen des zu beachten: Wettbewerbs behält sich die K2 Systems GmbH den • Es ist Sicherheitskleidung zu tragen (v.a. Schutz- Haftungsausschluss vor.
- Seite 5 Unter den folgenden Bedingungen kann das System standardmäßig verbaut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen ge- wachsen ist, wenden Sie sich bitte beim Überschreiten der angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems. Anforderungen an die •...

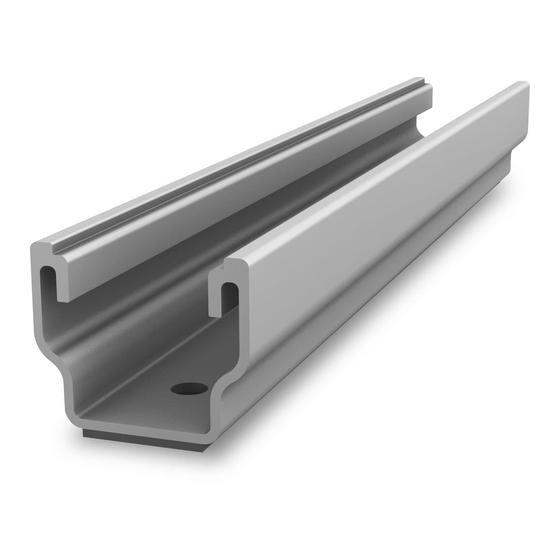

- Seite 6 Komponenten Montage auf Trapezblech 2002793 1005207 2004374/2004375 MultiRail 25 Gewindeformende CrossConnector 2.0 Set Schraube 6x25 silber/schwarz...
- Seite 7 2004289 2004432 Rail AntiSlip Clip Selbstbohrende Sechskantblechschraube 5,5 x 19 2001196 Federstecker Artikelnr. anlagenspezifisch InsertionRail 2.0 silber/schwarz 2004355/2004322 RailConnector 2.0 silber/schwarz 2004370 2004372/2004373 2004290 FixStop 2.0 EndStop 2.0 silber/schwarz ModuleSafety Optional Artikelnr. anlagenspezifisch 2002870 InsertionRail 2.0 Cover silber/schwarz Cable Manager 2000056 2004102 TerraGrif K2U17 TerraGrif PL...
- Seite 8 Komponenten Montage auf Wellblech – Zusatzartikel 2004210 MultiRail 25 CSM 1005207 Gewindeformende Schraube 6x25...
- Seite 9 Montage Portrait-/Landscape Wichtige Maße für Modulfelder bzw. -blöcke und thermische Trennungen ≥ 0,03 m ≤ 21,0 m Anbringung MultRail 25 auf Trapezblech...
- Seite 10 Anbringung MultRail 25 CSM auf Wellblech = Breite/Länge - 236,5 mm Modul...
- Seite 11 16 Nm 16 Nm A < B...
- Seite 12 16 Nm Zur Fixierung der InsertionRail wird der erste und darauf folgend jeder zweite CrossConnector mit einem Federstecker versehen.
- Seite 13 Anbringung der Rail AntiSlip Clips an der ersten MultiRail Reihe unter den CrossConnectors. Optional: Zur Herstellung des Potentialausgleichs Schritt „TerraGrif PL“ auf Seite 18 berücksichtigen.
- Seite 14 FixStop Positionierung Eine InsertionRail 2 × FixStop Mehrere InsertionRails 4 × FixStop 10 – 15 mm 10 – 15 mm CrossConnector + FixStop CrossConnector RailConnector InsertionRail 8 Nm...
- Seite 15 Schienenanfang 8 Nm Optional: Für Modulrahmenerdung Schritt „TerraGrif K2U17“ auf Seite 17 berücksichtigen.
- Seite 16 Schienenende 8 Nm...
- Seite 17 Optional InsertionRail Cover TerraGrif K2U17 ½ ½ Ein TerraGrif K2U17 pro Modul...
- Seite 18 Optional TerraGrif PL...
- Seite 19 Notizen...
- Seite 20 Vielen Dank, dass Sie sich für ein K2 Montagesystem entschieden haben. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: •...
