T Montage - K2 Systems S-Dome System Montageanleitung

Montage

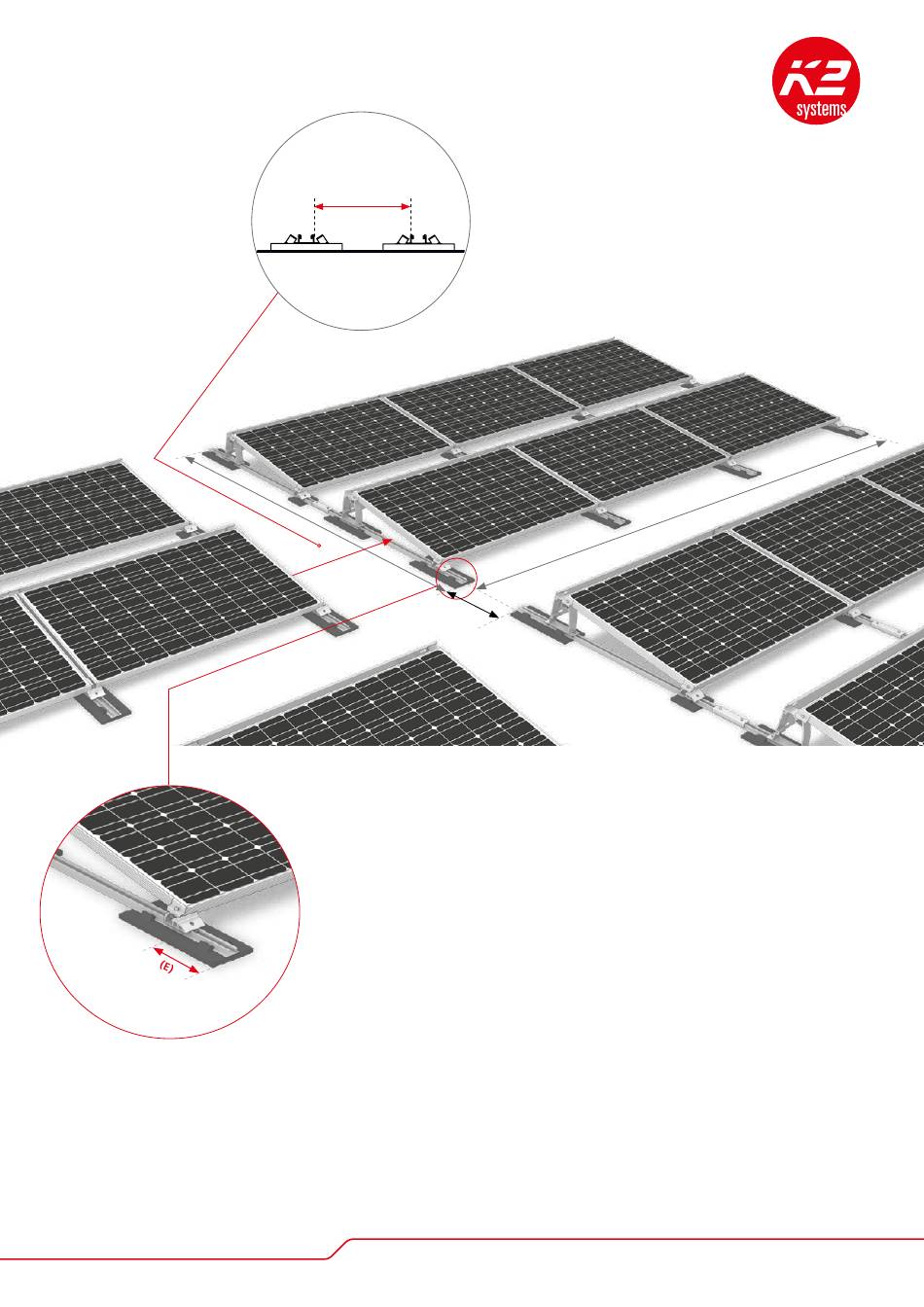

Detail 1: Fugenbreite
in Modulreihenrichung lichter
Abstand zw. SpeedRail
(D)
(B)
) A (
(D)
(C)
ABSTÄNDE IM S-DOME SYSTEM:
(A) Modulblock in Modulrichtung: max. 11 m
(B) Modulblock in Schienenrichtung: max. 11 m
(C) Fugenbreite entlang der Grundschiene: min. 20 mm
(D) Fugenbreite zwischen Modulblöcken in Modulreihenrichtung:
min. 140 mm; (Lichter Abstand nach Detail 1)
(E) Abstand zum Schienenende: min. 40 mm
9
