Oberfläche Säubern, Kalotten Anlegen - K2 Systems SolidRail Montageanleitung

Montage
2a
Oberfläche Säubern, Kalotten anlegen
3a
Solarbefestiger verschrauben (Metallprofil)
3b
Solarbefestiger verschrauben (Faserzementprofil)
FALSCH RICHTIG
10

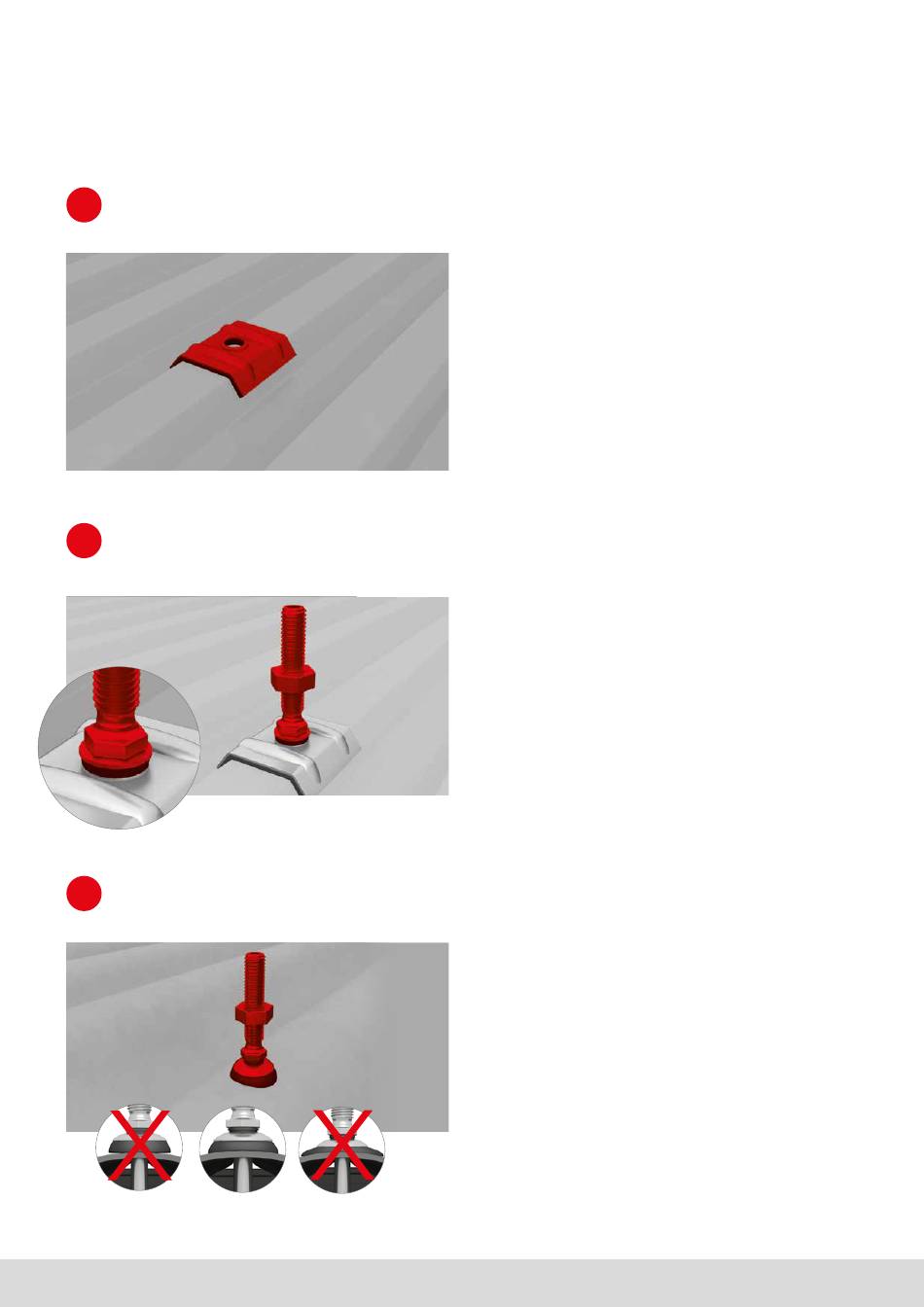

Vor Montage des Solarbefestigers sollte die Oberfläche der
Profiltafeln von Bohrrückständen gereinigt werden.
Bei Solarbefestigern für Metallprofiltafeln Kalotte über die
Bohrlöcher auflegen.
(Bei Solarbefestigern für Faserzementprofile ist die
Dichtung am Solarbefestiger vormontiert.)
Benötigte Materialien für Metallprofiltafeln: Kalotte
Der Solarbefestiger wird durch die Kalotte in die Vor-
bohrung eingesetzt und anschlagsorientiert eingeschraubt.
Zusätzliche Information: Der Solarbefestiger wird nicht
über Drehmoment angezogen, die Dichtung soll leicht
komprimiert werden und vollflächig aufliegen.
Benötigte Materialien: Solarbefestiger
Zusätzliche Information:
Der Solarbefestiger wird nicht über Drehmoment ange-
zogen, die Dichtung soll leicht komprimiert werden und
vollflächig aufliegen.
Benötigte Materialien: Solarbefestiger
FALSCH
