K2 Systems SolidRail Montageanleitung Seite 12

Montage
6

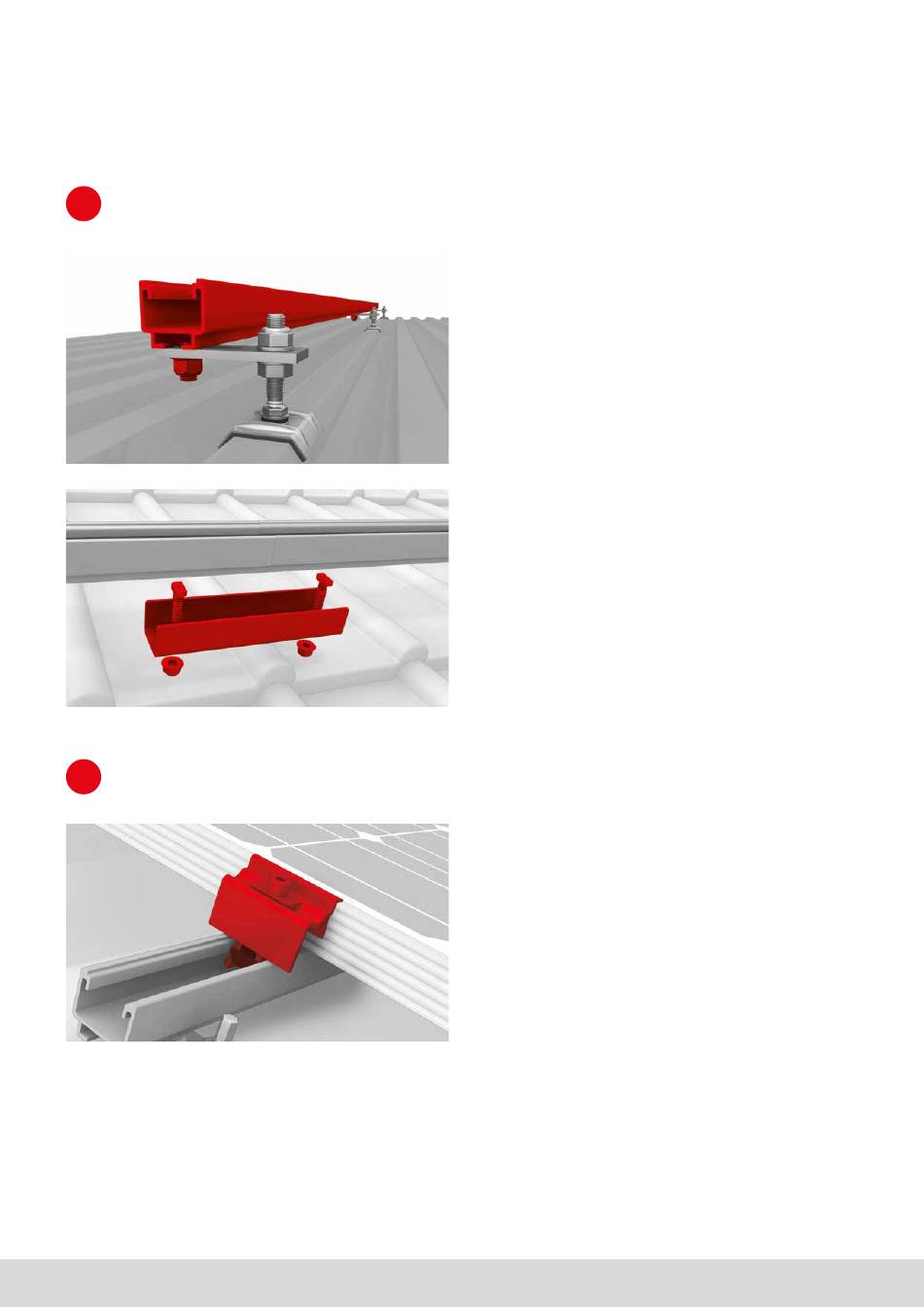

Montage Modulschienen und Schienenverbinder
7
Endklemmen montieren
12
Es ist auf einen korrekten Sitz der Hammerkopfschraube zu
achten. Die Hammerkopfschraube wird nach dem Einlegen
in die untere Kammer der Schiene um 90 Grad gegen den
Uhrzeigersinn gedreht. Die projektierte K2 Modultragschie-
ne Solid wird mit einer M10 Hammerkopfschraube am
Adapterblech mit einer Sperrzahnmutter gekontert und
festgezogen.
Anzugsdrehmoment: 32 Nm
Montageschiene auf Stoß verlegen und mit Hilfe des
Schienenverbinders und den Hammerkopfschrauben
und Sperrzahnmuttern verbinden. Schienenstoß darf
sich nicht im Bereich der Stockschraube befinden. Der
Verbinder ist mittig über dem Stoß zu montieren.
Anzugsdrehmoment 35 Nm.
Benötigte Materialien: K2 Montageschiene Solid, Hammerkopfschraube
M10 x 30, Sperrzahnmutter M10, Schienenverbinder Set
Module jeweils am Ende einer Reihe mit OneEnd Universal-
endklemmen befestigen. Dazu den Stance der Klemmen in
die Schienennut einklicken.
Alternativ die Standard Endklemme verwenden. Dazu die
MK2 Einlegemutter in die Montageschiene einlegen und um
90° im Uhrzeigersinn drehen.
Klemmen an die Modulrahmen anlegen und fixieren.
Modulendklemmen keinesfalls unmittelbar am Schienen-
stoß oder Schienenende montieren! (Abstand: min. 50 mm
ab Modulrahmenkante). Befestigungsrichtlinien der Modul-
hersteller beachten! Anzugsdrehmoment 14 Nm
Benötigte Materialien: OneEnd Universal Modulendklemmen
