Alternative Systemaufbauten (Kreuzverbund) Mit K2 Solidrail - K2 Systems SolidRail Montageanleitung

Alternative Systemaufbauten
(Kreuzverbund) mit K2 SolidRail
Schienen im Kreuzverbund montieren
1
16

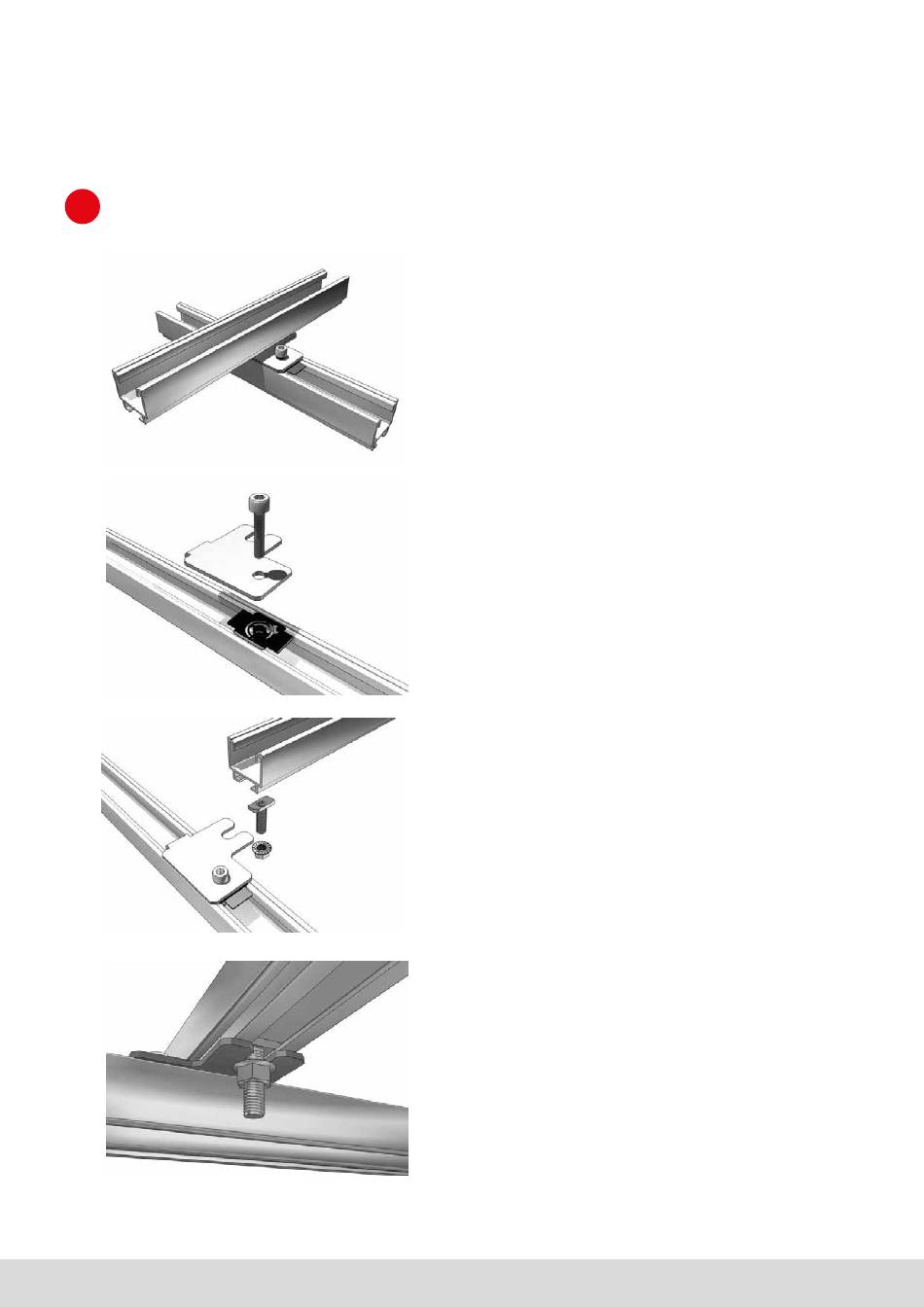

SolidRail als Oberschiene mit dem Kreuzverbinder Set
gemäß nachstehender Abbildung befestigen.
Die MK2-Einlegemutter in die untere SoliRail-Schiene ein-
drehen, den Eckverbindungssatz auf der SolidRail gemäß
Abbilung platzieren und mit der Zylinderschraube befestigen.
Anzugsdrehmoment: 16 Nm.
Die obere SolidRail mit der Hammerkopfschraube und der
Bundmutter an dem Kreuzverbinder befestigen.
Anzugsdrehmoment: 35 Nm.
