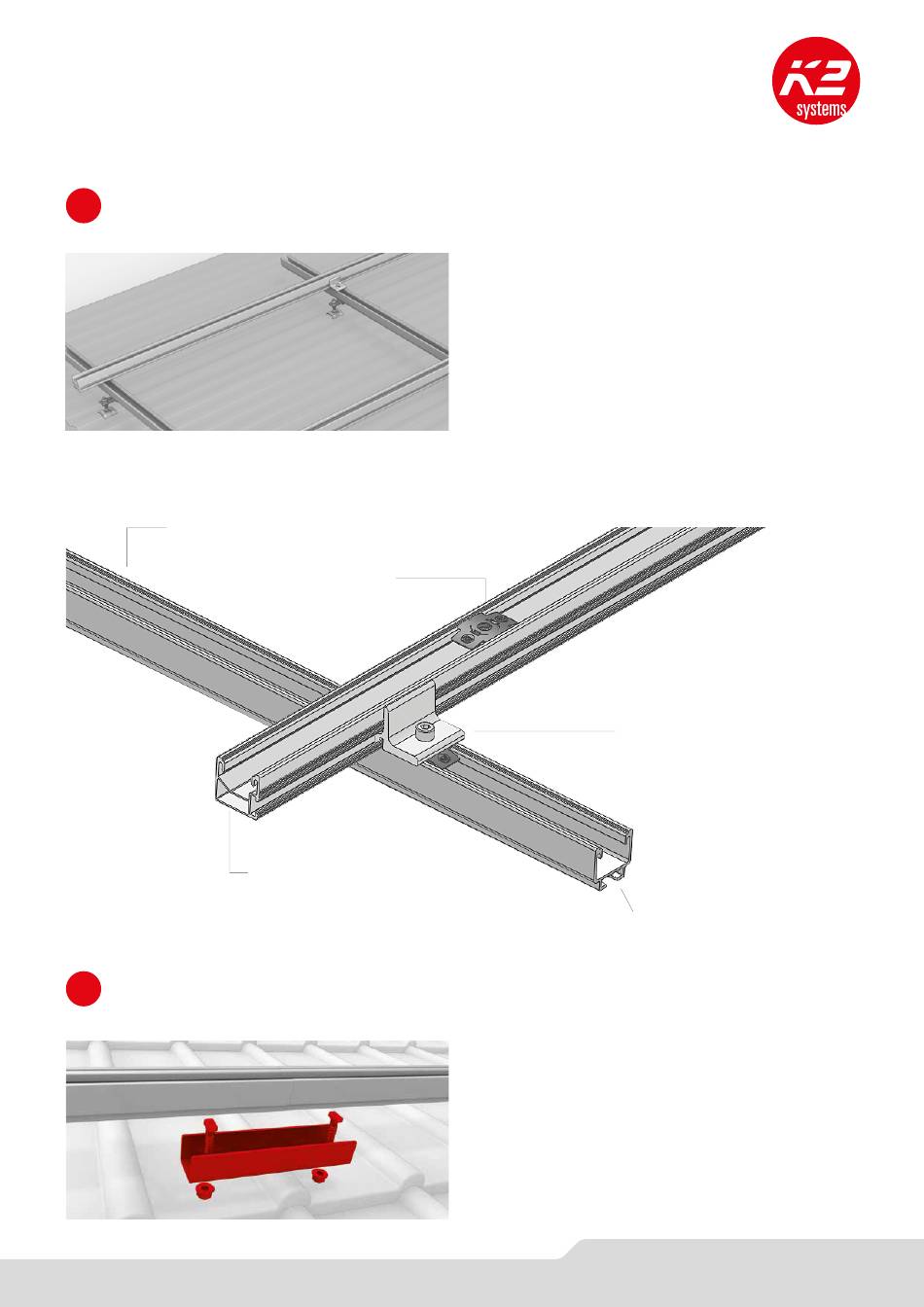

Alternative Systemaufbauten
(Kreuzverbund) mit K2 SingleRail
1

Schienen im Kreuzverbund montieren

Schiene und Climber wie folgt montieren:

Untere Schiene
2

Schienenverbinder montieren

MK2 Einlegemutter
Montageschiene SingleRail
Die obere Schienenlage im Kreuzverbund wird mit Hilfe von
MK2 und Climber an der gewünschten Stelle in entspre-
chendem Abstand montiert.
Anzugsdrehmoment 16 Nm.
Benötigte Materialien: SingleRail, Climber Set
K2 Climber 36/50 Set
Nut für Hammerkopfschraube
Montageschiene auf Stoß verlegen und mit Hilfe des
Schienenverbinders und den Hammerkopfschrauben und
Sperrzahnmuttern verbinden. Der Verbinder ist mittig über
dem Stoß zu montieren.
Anzugsdrehmoment 16 Nm.
15
