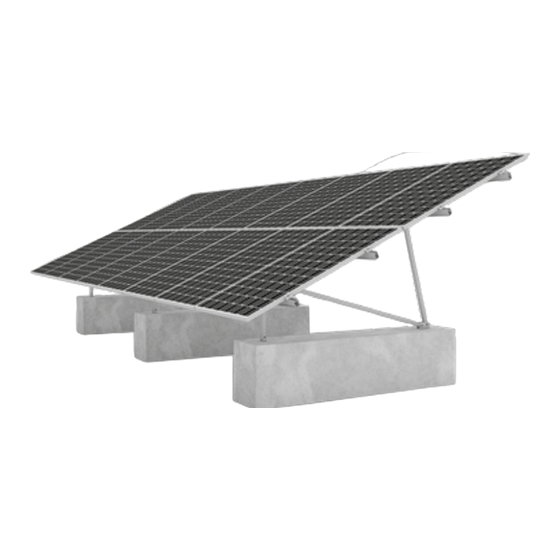

P-Rack System
MONTAGEANLEITUNG
k2-systems.com

Werbung

loading

Inhaltszusammenfassung für K2 Systems P-Rack System

  • Seite 1 Wir unterstützen PV-Systeme P-Rack System MONTAGEANLEITUNG k2-systems.com...
  • Seite 2: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Δ K2 Montagesysteme werden stetig weiterentwickelt. Mon- Δ Wenn alle Sicherheitshinweise beachtet werden und die Bitte beachten Sie, dass unsere Allgemeinen Montagevor- schriften eingehalten werden müssen. Diese sind einzuse- tageabläufe können sich dabei ändern. Vor der Montage Anlage sachgemäß installiert wird, besteht ein Produktga- hen unter: daher unbedingt den aktuellen Stand der Montageanlei- rantie-Anspruch von 12 Jahren!
  • Seite 3: Generell Gilt

    Generell gilt Unter den folgenden Bedingungen kann das P-Rack System standardmäßig verbaut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems.
  • Seite 4: Werkzeugübersicht

    Werkzeugübersicht Ø 12 mm L ≥ 120 mm 8/17/21 mm 8 mm 10 - 100 Nm (7,4 - 73,8 lb-ft) 8/17/21 mm 8 mm ≥ 3,0 m ≥ 6,0 m 17 mm...
  • Seite 5 Bestandteile 56× 80× Set 2002714 Set 2002781 3× Stütze 5× Stütze 0,8 kN/m² 1,3 kN/m² 2002410 1002849 2002627 1001051 2003071 2002514 Sechskantschraube Selbstsichernde Multi Monti Selbstdichtende Bohr- OneMid 30- 42 mm OneEnd 30- 42 mm M10×60  Sechskantmutter M10 14×110 schrauben 5,5×25 28×...
  • Seite 6 56× 80× Set 2002714 Set 2002781 3× Stütze 5× Stütze 0,8 kN/m² 1,3 kN/m² 15° 20° 25° 2002598 2002597 2002594 2002603 2002604 2002605 2002599 Cross-Tie Middle Cross-Tie Cross-Tie Front Foot Front Foot End Knotenblech Connector · 25° kein Sägen Cross-Tie 3×...
  • Seite 7 56× 80× Set 2002714 Set 2002781 3× Stütze 5× Stütze 0,8 kN/m² 1,3 kN/m² 2002584 2002585 2002516 CrossBar 3.0 CrossBar 3.0 Front Rail Connector CrossBar 3.0 3× 5× 3× 5× 3× 5×...
  • Seite 8 56× 80× Set 2002714 Set 2002781 3× Stütze 5× Stütze 0,8 kN/m² 1,3 kN/m² 2002580 | 2002784 2002579 | 2002785 2002578 | 2002786 2001297   S ingleRail 63;  SingleRail 63;  SingleRail 63;  Rail Connector 1,90 m | 2,00 m 1,60 m | 1,72 m 1,30 m | 0,87 m SingleRail 63 8×...
  • Seite 9 Montage...
  • Seite 10 X (siehe Schritt 3!) Maße in Millimeter [mm]! 2400 2× Ø 12 e=25 9× Ø 12 e=25 Baustahl EN10025 Position Menge Ø Länge 0,33m m ≈ 1561kg 2,20m V ≈ 0,65m³ ∑ = 7,37 m (6,55 kg)
  • Seite 11 3× Stütze · 0,8 kN/m² Wind-/Schneelast...
  • Seite 12 5× Stütze · 1,3 kN/m² Wind-/Schneelast...
  • Seite 13 3× Stütze · 0,8 kN/m² Wind-/Schneelast 15° 20° 25° X = 1998 mm X = 1992mm X = 1984mm...
  • Seite 14 5× Stütze · 1,3 kN/m² Wind-/Schneelast...
  • Seite 15 A +B: Drehmoment = 90Nm! Δ 1× 2002627 Δ 1× 2002604 Δ 1× 2002627 Δ 1× 2002603...
  • Seite 16 3× 5× A-D: Drehmoment = 30 Nm! Δ 1× 2002585 Δ 1× 2002584 Δ 1× 2002516 Δ 4× 2002410 Δ 4× 1002849 Δ 1× 2002597 (15 / 20 / 25°) Δ 2× 2002599 Δ 2× 2002410 Δ 2× 1002849 Δ 1× 2002585 Δ...
  • Seite 17 3× 5× A -C: Drehmoment = 30Nm! Δ 1× 2002410 Δ 1× 1002849 Δ 1× 2002410 Δ 1× 1002849 Δ 1× 2002410 Δ 1× 1002849...
  • Seite 18 4× Δ 1× 2002580 / 2002784 Δ 1× 2002579 / 2002795 Δ 1× 2001297 Δ 2× 1001051 Δ 2× 2002580 / 2002784 Δ 2× 2002579 / 2002795 Δ 1× 2002578 / 2002796 Δ 4× 2001297 Δ 8× 1001051...
  • Seite 19 Drehmoment = 14Nm! 90° 1× 2001626...
  • Seite 20 Drehmoment = 14 Nm! Δ 16 Module bei Modulen mit 1580-1650 × 980-1005 mm Δ 14 Module bei Modulen mit 1580-1785 × 980-1060 mm...
  • Seite 22 Δ 2002735 Δ 8× 1001051...
  • Seite 23: Wir Unterstützen Pv-Systeme

    Wir unterstützen PV-Systeme Vielen Dank, dass sie sich für ein K2 Montagesystem entschieden haben. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung.
