Schraubenliste - Dell Precision 7760 Bedienungsanleitung

● Kreuzschlitzschraubendreher Größe 0
● Kreuzschlitzschraubendreher Größe 1
● Kunststoffstift

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der
Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl
der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen
Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

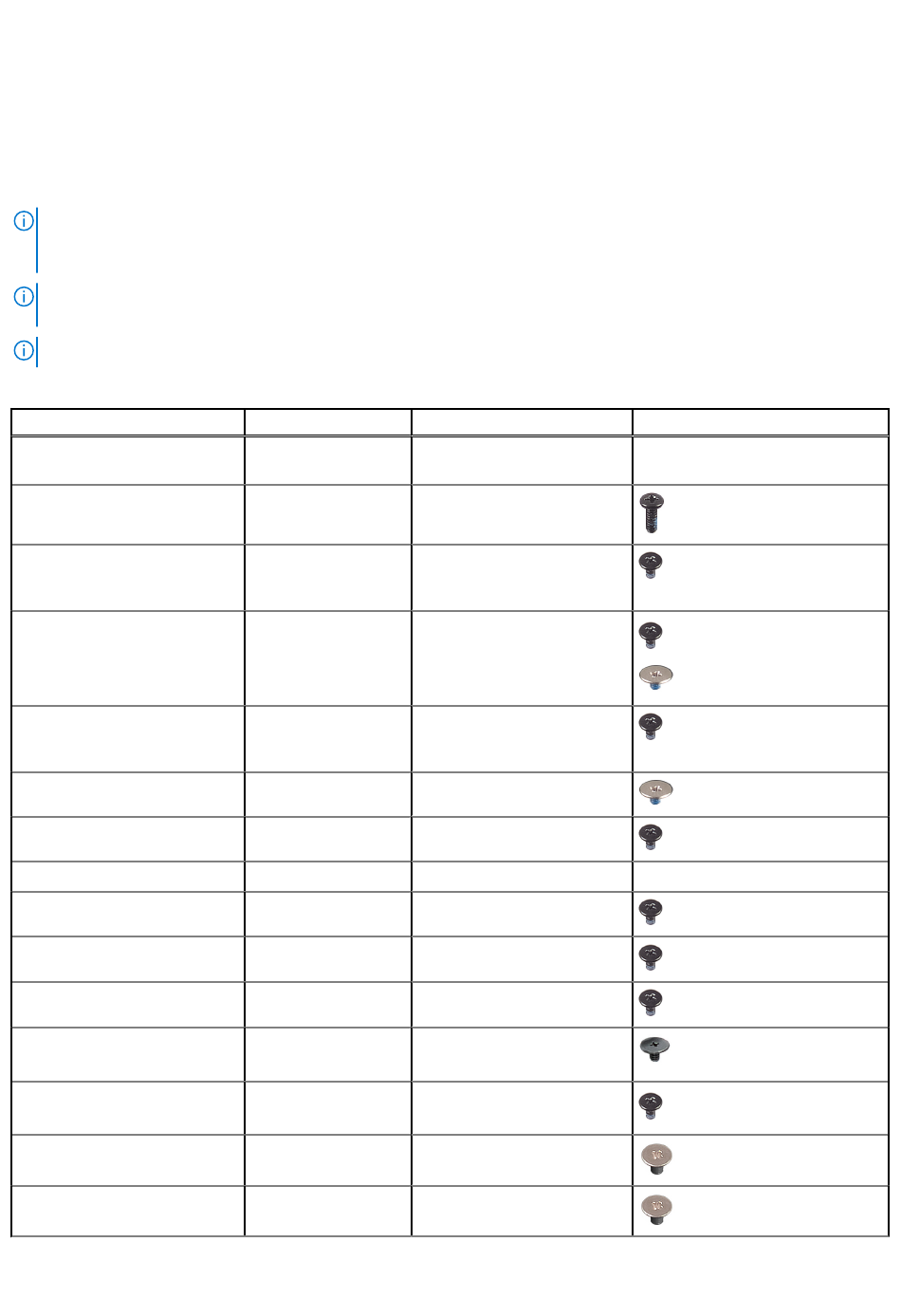

Tabelle 1. Schraubenliste
Komponente
Bodenabdeckung
Akku
Sekundäres M.2-2280-PCIe 4-
Solid-State-Laufwerk (Steckplatz
6)
Primäres M.2-2230-Solid-State-
Laufwerk (Steckplatz 3,
Steckplatz 4 und/oder Steckplatz
5)
Primäres M.2-2280-Solid-State-
Laufwerk (Steckplatz 3,
Steckplatz 4 und Steckplatz 5)
Tastatur
WWAN
WLAN
Speicherabdeckung
Netzadapterkabelhalterung
Betriebsschalterplatine
Netzschalterbaugruppe mit
Fingerabdruckleser-Kabelhalterung
Innerer Rahmen
Smartcardlesegerät
Touchpad-Tasten
12 Entfernen und Einbauen von Komponenten
Schraubentyp Menge
Unverlierbare 8
Schrauben
M2x5 3
M2x3 2
M2x3 2
M2x2 1
M2x3 2
M2x2 6
M2x3 1
Unverlierbare Schraube 1
M2x3 1
M2x3 1
M2x3 2
M2.5x2.5 1
M2x3 10
M2x2,5 2
M2x2,5 2
Abbildung Schraube
