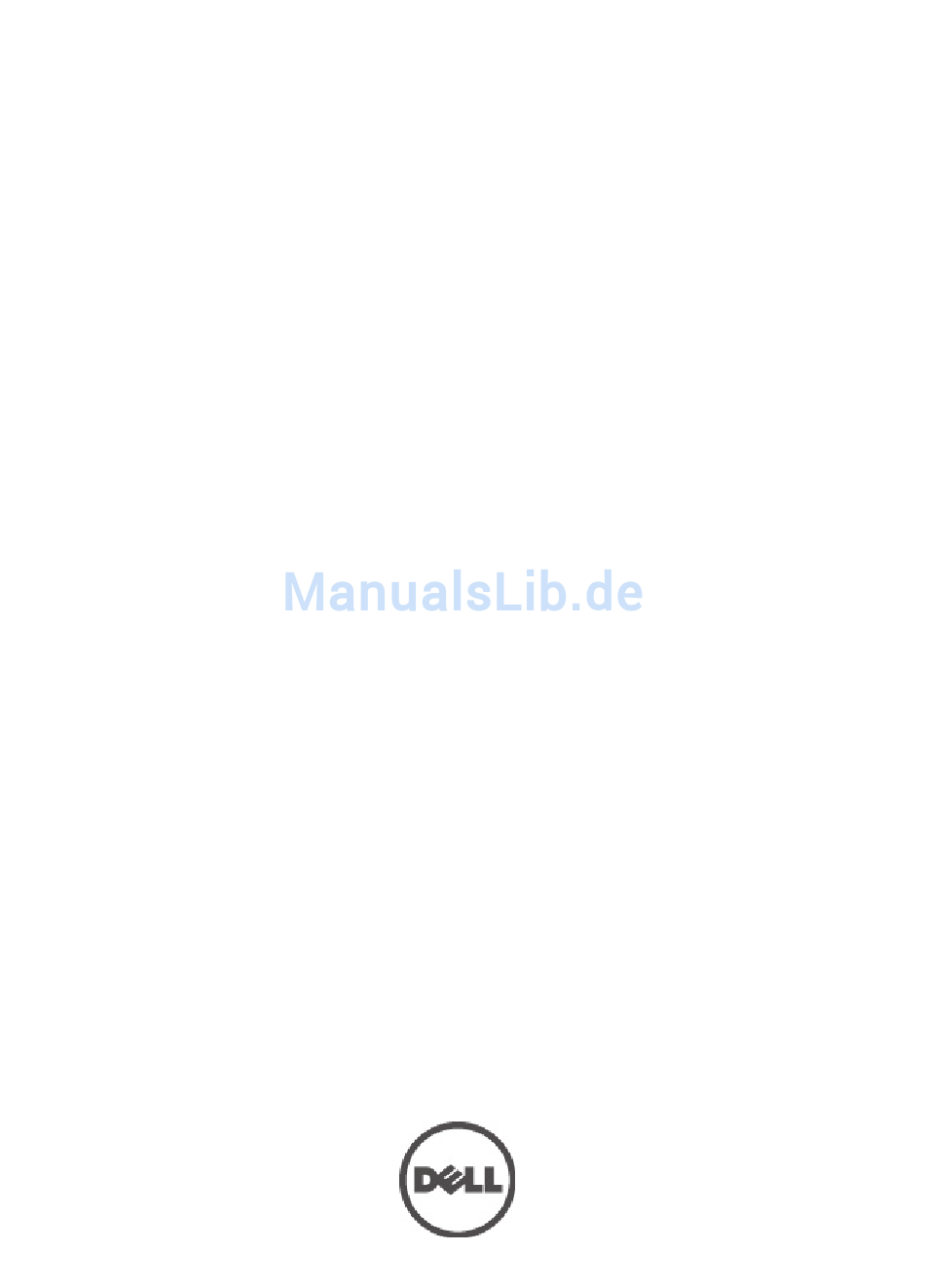

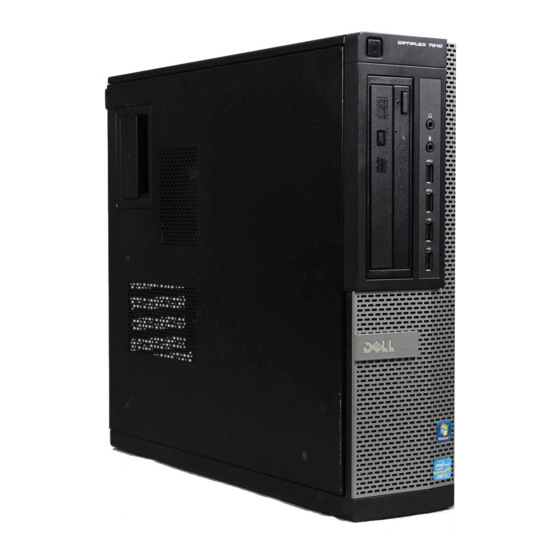

- Seite 1 Dell OptiPlex 9010/7010 Mini-Tower Benutzerhandbuch Vorschriftenmodell: D09M Vorschriftentyp: D09M003...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2012 Dell Inc. In diesem Text enthaltene Marken: Dell , das DELL Logo, Dell Precision , Precision ON... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................6 Nach der Arbeit an Komponenten im Inneren des Computers Kapitel 2: Entfernen und Einbauen von Komponenten.............7 ............................7 Empfohlene Werkzeuge ............................7... - Seite 4 Kapitel 4: Diagnostics (Diagnose)....................51 ..51 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Kapitel 5: Problembehandlung für Ihren Computer..............53 ...........................53 Betriebsanzeige-LED – Diagnose .................................54 Signaltoncode ..............................54 Fehlermeldungen Kapitel 6: Technische Daten.......................59 Kapitel 7: Kontaktaufnahme mit Dell ..................67...
-
Seite 5: Kapitel 1: Arbeiten Am Computer
Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 7: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 8: Entfernen Des Eingriffschalters
Entfernen des Eingriffschalters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Drücken Sie die Klammer nach innen und ziehen Sie das Kabel des Eingriffschalters vorsichtig von der Systemplatine. Schieben Sie den Eingriffschalter im Gehäuse nach unten und entfernen Sie ihn vom Computer. -
Seite 9: Einbauen Des Eingriffschalters
Einbauen des Eingriffschalters Setzen Sie den Eingriffschalter an der Rückseite des Gehäuses an der entsprechenden Position ein und schieben Sie ihn nach oben, um ihn zu fixieren. Schließen Sie das Kabel des Eingriffschalters an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 10: Einbauen Der Wlan-Karte
Drücken Sie auf die blaue Klammer und bewegen Sie den Riegel nach außen. Heben Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine. Einbauen der WLAN-Karte Bauen Sie die WLAN-Karte in den Anschluss auf der Systemplatine ein und drucken Sie sie herunter, bis sie sicher einrastet. -
Seite 11: Entfernen Der Frontverkleidung
Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Hebeln Sie die Halteklammern der Frontblende, die sich an der Kante der Frontblende befinden, vorsichtig vom Gehäuse weg. Drehen Sie die Frontblende seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Blende aus dem Gehäuse zu entfernen. -
Seite 12: Einbauen Der Frontverkleidung
Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontblende einrasten zu lassen. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Erweiterungskarten Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 13: Einbauen Der Erweiterungskarte
Drücken Sie den Entriegelungshebel vorsichtig von der PCIe x16-Karte weg, bis Sie die Sicherungslasche von der Einbuchtung in der Karte lösen. Dann ziehen Sie die Karte vorsichtig nach oben und aus ihrem Anschluss und entfernen sie von der Systemplatine. Wiederholen Sie Schritt 4, um die andere(n) Erweiterungskarte(n) (falls vorhanden) zu entfernen. Einbauen der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet. -
Seite 14: Entfernen Des Speichers
• Speichermodule müssen beginnend mit dem ersten Sockel eingebaut werden. ANMERKUNG: Die Speichersockel des Computers sind je nach Hardwarekonfiguration möglicherweise verschieden gekennzeichnet, z.B. A1, A2 oder 1,2,3. • Wenn Vierfach-Speichermodule mit Einzel- oder Zweifach-Modulen gemischt eingesetzt werden, müssen die Vierfach-Module in den Sockeln mit den weißen Freigabehebeln installiert werden. •... -
Seite 15: Entfernen Der Knopfzellenbatterie
Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Machen Sie die Knopfzellenbatterie auf der Systemplatine ausfindig. Entfernen Sie die Erweiterungskarte(n). Drücken Sie vorsichtig den Entriegelungsriegel von der Batterie weg, damit die Batterie aus dem Sockel entfernt werden kann, und nehmen Sie die Knopfzellenbatterie aus dem Computer. - Seite 16 Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks. Drücken Sie beide blauen Sicherheitshalterungen nach innen und heben Sie die Festplattenhalterung aus dem Schacht. Biegen Sie die Festplattenlaufwerkhalterung und nehmen Sie das Festplattenlaufwerk heraus.
-
Seite 17: Einbauen Der Festplatte
Wiederholen Sie die Schritte 3 bis 5 für die zweite Festplatte (falls vorhanden). Einbauen der Festplatte Führen Sie die Festplatte in die Laufwerkhalterung ein. Drücken Sie beide blauen Sicherheitshalterungen nach innen und schieben Sie Festplattenlaufwerkhalterung in den Schacht im Gehäuse. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. -
Seite 18: Einbauen Des Optischen Laufwerks
Schieben Sie den Riegel des optischen Laufwerks nach unten und halten Sie ihn fest, um das optische Laufwerk zu entriegeln, und ziehen Sie das optische Laufwerk aus dem Computer. Wiederholen Sie die Schritte 4 bis 5 für das zweite optische Laufwerk (falls vorhanden). Einbauen des optischen Laufwerks Drücken Sie das optische Laufwerk von der Vorderseite zur Computerrückseite, bis es mit dem Riegel des optischen Laufwerks befestigt ist. -
Seite 19: Entfernen Des Lautsprechers
Entfernen des Lautsprechers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Trennen und lösen Sie das Lautsprecherkabel von der Systemplatine. Drücken Sie die Sicherungslasche des Lautsprechers herunter und schieben Sie den Lautsprecher nach oben, um ihn zu sichern. -
Seite 20: Entfernen Des Netzteils
Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen Sie die Abdeckung. Lösen und trennen Sie das Netzkabel vom optischen Laufwerk/von den optischen Laufwerken. Trennen Sie das Stromversorgungskabel von der/den Festplatte(n) und lösen Sie es aus der Klammer. - Seite 21 Trennen Sie das 4-adrige Stromversorgungskabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite.
-
Seite 22: Einbauen Des Netzteils
Heben Sie das Netzteil aus dem Computer heraus. Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Systems, um es zu befestigen. Ziehen Sie mit einem Kreuzschlitzschraubenzieher die unverlierbaren Schrauben fest, mit denen das Netzteil an der Rückseite des Computers befestigt wird. -
Seite 23: Entfernen Des Kühlkörpers
Entfernen des Kühlkörpers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Drücken Sie auf die Plastikklammer, um das Kabel des Kühlkörpers von der Systemplatine zu lösen und zu trennen. Lösen Sie die unverlierbaren Schrauben in diagonaler Anordnung mit einem Kreuzschlitzschraubenzieher und heben Sie den Kühlkörper aus dem Computer. -
Seite 24: Einbauen Des Kühlkörpers
Einbauen des Kühlkörpers Setzen Sie den Kühlkörper in das Gehäuse ein. Befestigen Sie die unverlierbaren Schrauben diagonal angeordnet mit einem Kreuzschlitzschraubenzieher, um den Kühlkörper an der Systemplatine zu befestigen. Verbinden Sie das Kabel des Kühlkörpers mit der Systemplatine. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 25: Einbauen Des Prozessors
Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Lassen Sie die Prozessorabdeckung vorsichtig herunter. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. -
Seite 26: Einbauen Des Systemlüfters
Einbauen des Systemlüfters Setzten Sie den Gehäuselüfter in das Gehäuse ein. Schieben Sie die vier Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparung, um sie zu befestigen. Schließen Sie das Lüfterkabel an die Systemplatine an. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers . - Seite 27 Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer. Drücken Sie von beiden Seiten vorsichtig auf die Laschen und entfernen Sie den Temperatursensor aus dem Gehäuse.
-
Seite 28: Einbauen Des Vorderen Temperatursensors
Einbauen des vorderen Temperatursensors Befestigen Sie den Temperatursensor vorsichtig am Gehäuse. Führen Sie das Kabel des Temperatursensors durch die Klammern am Gehäuse. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Netzschalters Vor der Arbeit an Komponenten im Innern des Computers . - Seite 29 Lösen Sie das Betriebsschalterkabel aus den Gehäuseklammern. Drücken Sie auf die Klammern auf beiden Seiten des Betriebsschalters, um diesen aus dem Gehäuse zu lösen und ziehen Sie den Betriebsschalter aus dem Computer.
-
Seite 30: Einbauen Des Netzschalters
Schieben Sie den Betriebsschalter zusammen mit seinem Kabel durch die Vorderseite aus dem Computer heraus. Einbauen des Netzschalters Schieben Sie den Betriebsschalter durch die Vorderseite des Computers. Befestigen Sie das Betriebsschalterkabel am Gehäuse. Führen Sie das Betriebsschalterkabel durch die Klammern am Gehäuse. Schließen Sie das Betriebsschalterkabel an die Systemplatine an. - Seite 31 Trennen Sie die E/A-Leiste und das FlyWire-Kabel von der Systemplatine. Lösen Sie die E/A-Leiste und das FlyWire-Kabel von der Klammer am Computer. Entfernen Sie die Schraube, mit der die E/A-Leiste am Computer befestigt ist.
-
Seite 32: Einbauen Der Eingabe/Ausgabe-Leiste
Schieben Sie die E/A-Leiste zur linken Seite des Computers, um Sie zu lösen, und ziehen Sie die E/A-Leiste zusammen mit ihrem Kabel aus dem Computer heraus. Einbauen der Eingabe/Ausgabe-Leiste Setzen Sie die E/A-Leiste im Steckplatz auf der Vorderseite des Gehäuses ein. Schieben Sie die E/A-Leiste am Gehäuse auf die rechte Seite des Computers, um sie zu befestigen. - Seite 33 a) Abdeckung b) Speicher c) Erweiterungskarte(n) d) Kühlkörper e) Prozessor Trennen Sie alle angeschlossenen Kabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist. Schieben Sie die Systemplatine zur Vorderseite des Computers.
- Seite 34 Winkeln Sie die Systemplatine vorsichtig um 45 Grad an und heben Sie sie dann aus dem Computer.
-
Seite 35: Komponenten Der Systemplatine
Komponenten der Systemplatine Abbildung 1. Komponenten der Systemplatine 1. PCI-Express x16-Steckplatz (verkabelt als x4) 12. Vorderer Betriebsschalteranschluss 2. PCI-Steckplatz 13. 24-poliger ATX-Netzanschluss 3. PCIe x1-Steckplatz 14. SATA-Steckleisten 4. Knopfzellenbatterie 15. USB-Anschluss auf der Vorderseite 5. PCI Express x16-Steckplatz 16. Lautsprecheranschluss 6. -
Seite 36: Einbauen Der Systemplatine
Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Schließen Sie die Kabel an die Systemplatine an. Folgendes einbauen: a) Prozessor b) Kühlkörper... -
Seite 37: Kapitel 3: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 38: Optionen Im System-Setup
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 39 Option Beschreibung • ST320LT007-9ZV142 / ST3250312AS • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierte NIC) Startlistenoption • Legacy • UEFI Date/Time (Datum/Uhrzeit) Bietet Ihnen Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3.
- Seite 40 Option Beschreibung • SATA-2 • SATA-3 SMART Reporting Mit diesem Feld können Sie festlegen, ob Festplattenfehler für interne Laufwerke beim Systemstart gemeldet werden. Diese Technologie ist Teil der SMART (Self Monitoring Analysis and Reporting Technology)-Spezifizierung. • Enable SMART Reporting (SMART Reporting aktivieren) - Diese Option ist standardmäßig deaktiviert.
- Seite 41 Option Beschreibung • Geben Sie das neue Kennwort ein • Bestätigen Sie das neue Kennwort System Password Bietet Ihnen die Möglichkeit, das Computerkennwort (zuvor als primäres Kennwort (Systemkennwort) bezeichnet) festzulegen, zu ändern oder zu löschen. Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. •...
- Seite 42 Option Beschreibung TPM Security (TPM-Sicherheit) Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar ist. TPM Security (TPM-Sicherheit) – Diese Option ist standardmäßig deaktiviert. ANMERKUNG: Aktivierungs-, Deaktivierungs- und Löschoptionen werden durch Laden der Standard-Setup-Werte nicht beeinflusst.
- Seite 43 Tabelle 5. Performance (Leistung) Option Beschreibung Multi Core Support (Mehrkern- Legt fest, ob bei einem Vorgang ein oder alle Kerne aktiviert sind. Die Leistung einiger Unterstützung) Anwendungen wird mit zusätzlichen Kernen verbessert. • All (Alle) – Standardmäßig aktiviert • • Bietet Ihnen die Möglichkeit, den Intel SpeedStep-Modus für den Prozessor zu Intel SpeedStep...
- Seite 44 Option Beschreibung Deep Sleep Control (Deep- Bietet Ihnen die Möglichkeit, die Steuerungen festzulegen, wenn Deep Sleep aktiviert Sleep-Steuerung) ist. • Disabled (Deaktiviert) • Nur in S5 aktiviert • In S4 und S5 aktiviert Diese Option ist standardmäßig deaktiviert. Fan Control Override Steuert die Geschwindigkeit des Systemlüfters.
- Seite 45 Option Beschreibung • Enable F12 Boot Option menu (F12-Startoptionmenü aktivieren) – Diese Option ist standardmäßig aktiviert. Tabelle 8. Virtualization Support (Unterstützung der Virtualisierung) Option Beschreibung Virtualization (Virtualisierung) Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. •...
- Seite 46 Option Beschreibung Integrated NIC (Integrierte ANMERKUNG: Dieses Feld ist nur relevant, wenn die System Configuration (Systemkonfiguration) auf Enabled with NIC) in der Gruppe ImageServer (Aktiviert mit ImageServer) und Lookup Method (Suchmethode) auf Static IP (Statische IP) gesetzt ist. ImageServer Port Legt den primären IP-Port des ImageServers fest, der vom Client zur Kommunikation (ImageServer-Port) genutzt wird.
-
Seite 47: Aktualisieren Des Bios
Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website support.dell.com/support/downloads auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Bei Desktop-PCs befindet sich das Etikett mit der Service-Tag-Nummer auf der Vorderseite des Computers. -
Seite 48: Zuweisen Eines System- Und Setup-Kennworts
Kennworttyp Beschreibung Systemkennwort Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup-Kennwort Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. -
Seite 49: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. Sie können ein vorhandenes System-oder Setup-Kennwort nicht löschen oder ändern, wenn der Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. - Seite 50 Nach der Arbeit an Ihrem Computer . 11. Folgen Sie den Anweisungen unter 12. Schalten Sie den Computer ein. 13. Navigieren Sie zum System-Setup und weisen Sie ein neues System- oder Setup-Kennwort zu. Siehe Setting up a System Password (Einrichten eines Systemkennworts).
-
Seite 51: Kapitel 4: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 53: Kapitel 5: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose- LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar. -
Seite 54: Signaltoncode
Der Computer konnte die Startroutine in drei aufeinander failed at checkpoint [nnnn]. For help in resolving this folgenden Versuchen aufgrund desselben Fehlers nicht problem, please note this checkpoint and contact Dell abschließen. Wenden Sie sich unter Angabe des Prüfpunkt- Technical Support (Alarm! Frühere Versuche, das Codes (nnnn) an einen Dell-Mitarbeiter. - Seite 55 Fehlermeldung Beschreibung Data error (Datenfehler) Die Daten auf dem Disketten- oder Festplattenlaufwerk können nicht gelesen werden. Führen Sie unter dem Betriebssystem Windows das Dienstprogramm chkdsk aus, um die Dateistruktur des Disketten- oder Festplattenlaufwerks zu überprüfen. Führen Sie unter jedem anderen Betriebssystem das jeweilige Dienstprogramm aus.
- Seite 56 Fehlermeldung Beschreibung Memory address line failure at address, read value Ein Speichermodul ist unter Umständen beschädigt oder falsch expecting value (Speicheradresszeilenfehler bei eingesetzt. Bauen Sie die Speichermodule erneut ein und Adresse, Ist-Wert/Soll-Wert) ersetzen Sie sie, falls nötig. Memory allocation error (Fehler bei der Das gerade gestartete Programm steht in Konflikt mit dem Speicherbelegung) Betriebssystem, einem anderen Anwendungsprogramm oder...
- Seite 57 Speichermodul ist möglicherweise nicht richtig befestigt. WARNUNG: Das Datenträger-Überwachungssystem Während des ersten Starts hat das Laufwerk mögliche (Disk Monitoring System) von Dell hat festgestellt, Fehlerzustände erkannt. Wenn der Computer den Startvorgang dass das Laufwerk [0/1] am [primären/sekundären] beendet, sichern Sie sofort Ihre Daten und wechseln die EIDE-Controller außerhalb der normalen Angaben...
-
Seite 59: Kapitel 6: Technische Daten
• Intel Core i7-Serie • Intel Pentium Dual Core-Serie • Intel Celeron-Serie ANMERKUNG: Die Intel Celeron-Serie ist ausschließlich für den Dell OptiPlex 7010 verfügbar. Gesamt-Cache Bis zu 8 MB Cache, je nach Prozessortyp Tabelle 15. Speicher Funktion Technische Daten DDR3... - Seite 60 Funktion Technische Daten • Intel HD-Grafikkarte 2000 (iCore DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) • Intel HD-Grafikkarte 2500/4000 (i3/i5/i7 DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) Separat PCI Express x16-Grafikadapter Tabelle 17. Audio Funktion Technische Daten Integriert Zweikanal-High-Definition-Audio Tabelle 18. Netzwerk Funktion Technische Daten Integriert...
- Seite 61 Funktion Technische Daten Ultra-Kompaktgehäuse keiner PCI Express x1: Mini-Tower bis zu drei Full-Height-Karten Desktop bis zu drei Low-Profile-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner PCI-Express x16: Mini-Tower bis zu zwei Full-Height-Karten Desktop bis zu zwei Slimline-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner Mini-PCI-Express:...
- Seite 62 Tabelle 23. Externe Anschlüsse Funktion Technische Daten Audio: Frontblende Ein Mikrofonanschluss und ein Kopfhöreranschluss Rückseite ein Leitungsausgangsanschluss (Line-Out) und ein Leitungseingangs-/Mikrofonanschluss (Line-In) Netzwerkadapter ein RJ45-Anschluss Seriell ein 9-poliger Anschluss, 16550 C-kompatibel Parallel ein 25-poliger Anschluss (optional für Mini-Tower, Desktop und Kompaktgehäuse) USB 2.0: Mini Tower, Desktop und Kompaktgehäuse...
- Seite 63 Funktion Technische Daten Ultra-Kompaktgehäuse keiner Mini-PCI-Express Datenbreite (maximal) – eine PCI-Express-Lane und eine USB-Schnittstelle: Mini Tower, Desktop und Kompaktgehäuse keiner Ultra-Kompaktgehäuse ein 52-poliger Anschluss Serielles ATA-Laufwerk: Mini-Tower Vier 7-polige Anschlüsse Desktop Drei 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Ultra-Kompaktgehäuse zwei 7-polige Anschlüsse Speicher: Mini Tower, Desktop und Kompaktgehäuse Vier 240-polige Anschlüsse...
- Seite 64 Funktion Technische Daten Ultra-Kompaktgehäuse ein 8-poliger, ein 6-poliger und ein 4- poliger Anschluss Tabelle 25. Steuerelemente und Anzeigen Funktion Technische Daten Vorderseite des Computers: Anzeigeleuchte des Betriebsschalters Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb, blinkendes weißes Leuchten zeigt den Ruhemodus des Computers an.
- Seite 65 ANMERKUNG: Die Wärmeabgabe wird anhand der Nennleistung der Stromversorgung bestimmt. Power (Stromversorgung) Leistung Maximale Wärmeabgabe Spannung Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Tabelle 27. Abmessungen und Gewicht Abmessungen und Höhe Breite Tiefe Gewicht Gewicht Mini-Tower 36,00 cm 17,50 cm 41,70 cm 9,40 kg Desktop 36,00 cm 10,20 cm...
-
Seite 67: Kapitel 7: Kontaktaufnahme Mit Dell
Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus.
