VORSICHT: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige
Kabel verfügen über Anschlussstecker mit Sperrzungen oder Fingerschrauben, die vor dem Trennen des Kabels gelöst
werden müssen. Ziehen Sie die Kabel beim Trennen möglichst gerade ab, um die Anschlussstifte nicht zu beschädigen bzw.
zu verbiegen. Stellen Sie beim Anschließen von Kabeln sicher, dass die Anschlüsse korrekt orientiert und ausgerichtet sind.
VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen.
Empfohlene Werkzeuge
Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubenzieher Nr. 1
● Kreuzschlitzschraubenzieher Nr. 2
● Torx #20 (T20) Schraubenzieher
● Schlitzschraubendreher
● Kunststoffstift
Schraubenliste
Die folgende Tabelle enthält die Liste der Schrauben, die zur Befestigung verschiedener Komponenten verwendet werden.

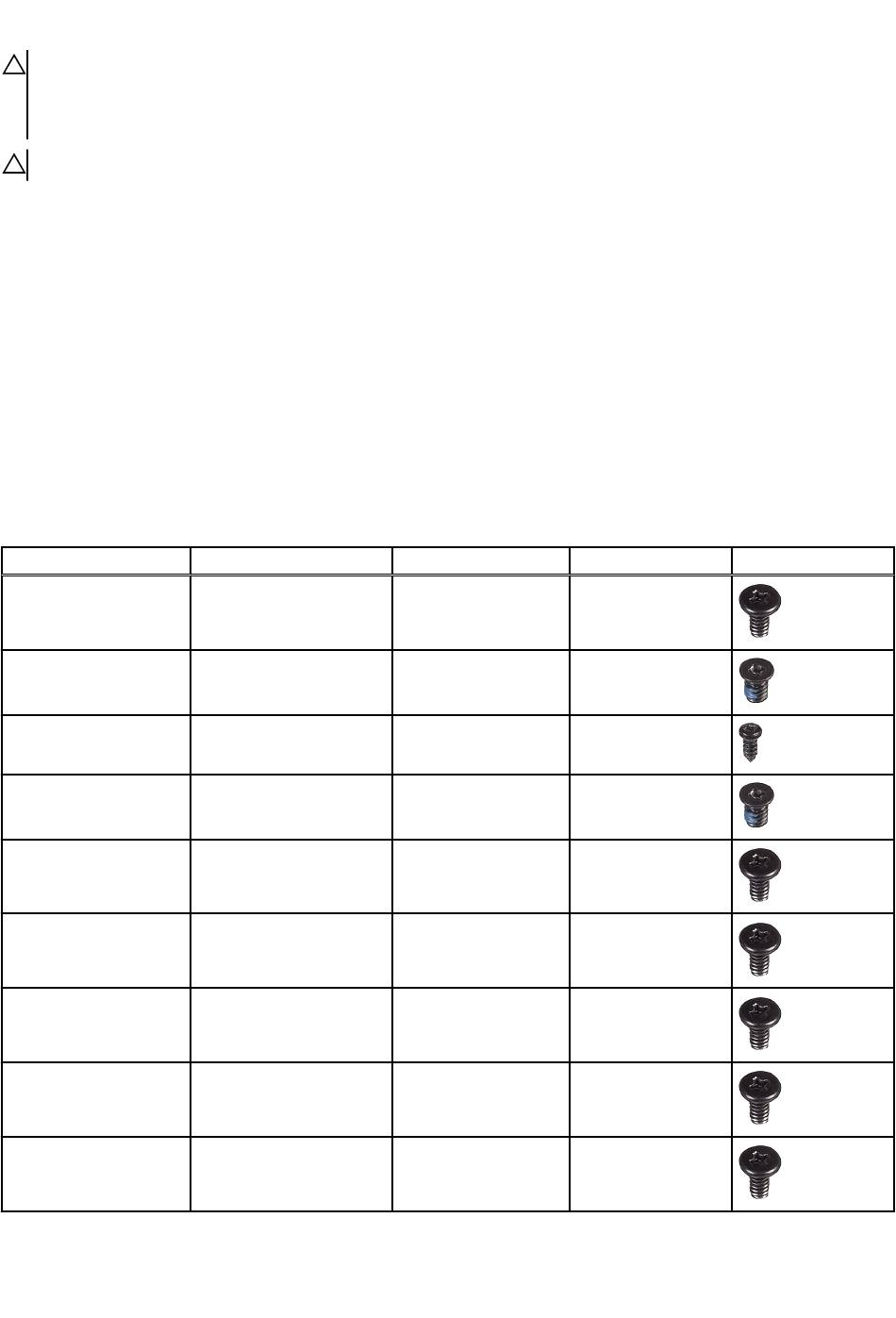

Tabelle 1. Schraubenliste
Komponente
Stabilisierungsstandfuß
Verriegelung des
Sicherheitskabeleinschubs
Tür des Akkufachs
Akkufach
Festplattenbaugruppe
Festplattenlaufwerk
U.2-Lüfter
Anschlussbauteil des
rechten AlienFX-
Seitenteils
Anschluss des rechten
AlienFX-Seitenteils
Zur Befestigung von
Computer
Computer
Akkufach
Gehäuse
Gehäuse
Festplattenlaufwerkhalterun
g
Festplattenbauteilhalterung #6-32x6
Gehäuse
Halterung
Schraubentyp
#6-32x6
#6-32x5.2
M2x5.7
#6-32x5.2
#6-32x6
#6-32x3.6
#6-32x6
#6-32x6
Menge
Abbildung Schraube
2
1
1
2
1
4
2
2
1
11
