Empfohlene Werkzeuge; Schraubenliste - Dell Alienware Aurora R15 Servicehandbuch

15. PCI-Express x4-Kartensteckplatz (SLOT2)
17. Hinterer Gehäuselüfteranschluss (FAN SYS1)
19. Lüfteranschluss für Flüssigkeitskühlungspumpe (FAN PUMP) 20.LED-Anschluss für Flüssigkeitskühlungspumpe
21. Netzteilanschluss (ATX3)
23. Netzteilanschluss (ATX2)
25.Oberer Gehäuselüfteranschluss Zwei (FAN_SYS5)
27. Speichermodul-Steckplatz, DIMM2
29.Anschluss für Seitenbeleuchtung (SIDE LIGHT)

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Nr. 1
● Schlitzschraubendreher
● Kunststoffstift

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge
der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige
Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

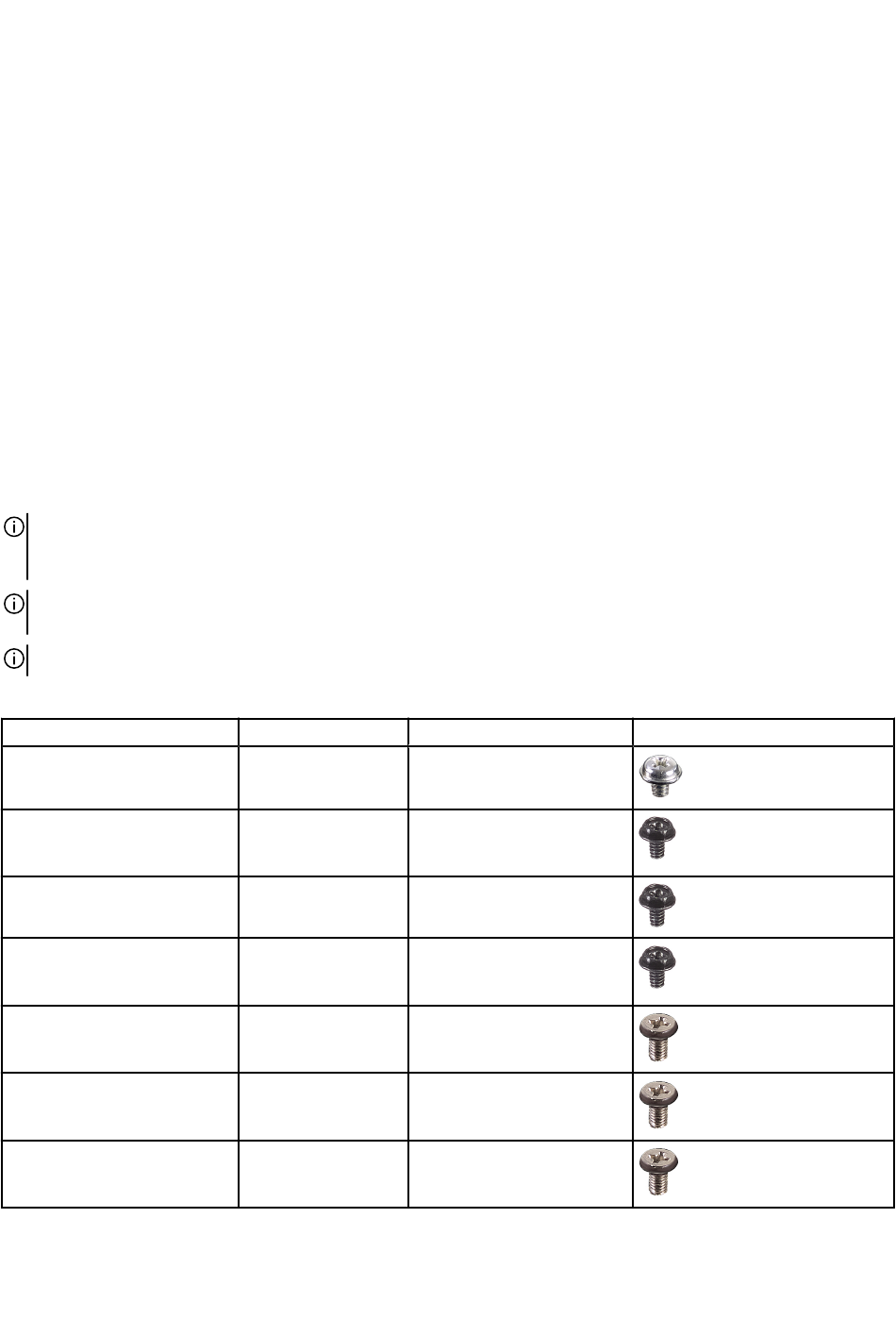

Tabelle 1. Schraubenliste
Komponente
Netzteilhalterung
Netzteilhalterung (für Computer
mit durchsichtiger linker
Abdeckung)
Netzteil
Netzteil (für Computer
mit durchsichtiger linker
Abdeckung)
Seitenbeleuchtung (für
Computer mit durchsichtiger
linker Abdeckung)
Kühler- und Lüfterbaugruppe für
Flüssigkeitskühlung
Hinterer Gehäuselüfter
14
Schraubentyp Menge
#6-32x1/4" 2
#6-32x1/4" 2
#6-32x1/4" 4
#6-32x1/4" 4
M3x5 2
M3x5 2
M3x5 1
16. Mechanischer PCI-Express x16-/Elektrischer PCI-Express x16-
Kartensteckplatz (SLOT1)
18. LED-Anschluss des hinteren Gehäuselüfters (LED FAN SYS1)
22. Oberer Gehäuselüfteranschluss Eins (FAN_SYS4)
24.CPU-Sockel
26.Speichermodul-Steckplatz, DIMM1
28. SATA-Netzanschluss (SATA PWR)
Abbildung Schraube
