Schritte
1. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der Systemplatine
auf der Oberseite des Systems zu lösen.
2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel vom Anschluss auf der Systemplatine zu
trennen.
3. Trennen Sie das Lautsprecherkabel und das FPC-Kabel des SD-Kartenlesers von den Anschlüssen auf der Systemplatine.
4. Trennen Sie das Touchscreen-Kabel (für Modelle, die mit Touchscreen ausgeliefert werden) oder das IR-Kamerakabel (für Modelle, die
mit IR-Kamera ausgeliefert werden), das Netzadapterkabel, das Touchpad-Kabel, das USH-Tochterplatinenkabel (für Modelle, die mit
USH-Tochterplatine ausgeliefert werden) und das Kabel der Netzschalterplatine von der Systemplatine.
5. Entfernen Sie die vier Schrauben (M2x3), mit denen die beiden FPC-Trägerverbinder an der Unterseite des Systems befestigt sind.
ANMERKUNG: Entfernen Sie bei UComputer, die mit UMA GPU-Karte geliefert werden, die zwei Schrauben (M2x3), mit
denen der einzelne FPC-Trägerverbinder an der Unterseite des Systems befestigt ist.
6. Entfernen Sie die FPC-Trägerverbinder vom Computer.

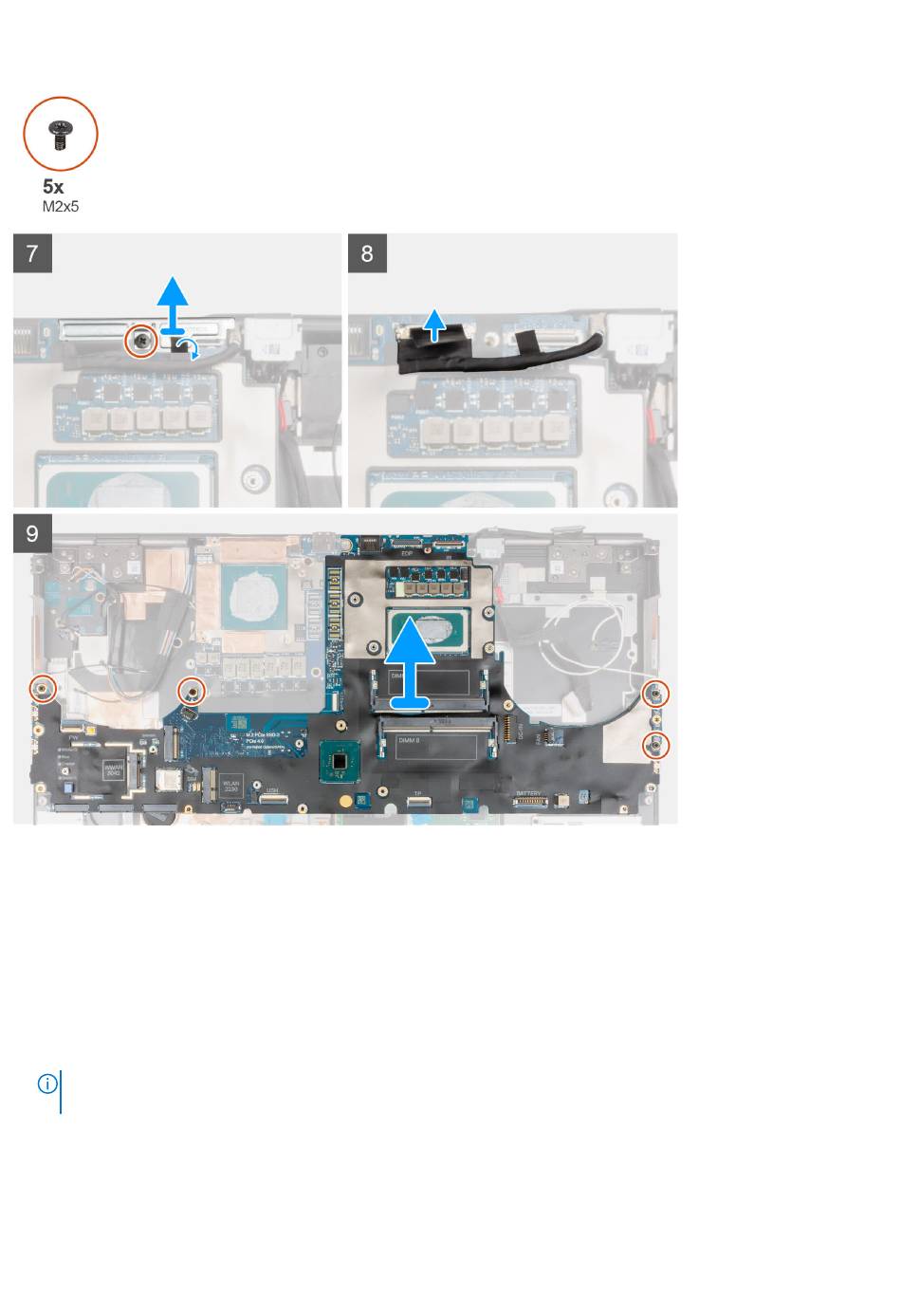

7. Entfernen Sie die Schraube (M2x5), die zur Befestigung der Bildschirmkabelhalterung dient.
8. Entfernen Sie die Bildschirmkabelhalterung vom Computer.
9. Trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine.
10. Entfernen Sie die vier Schrauben (M2x5), mit denen die Systemplatine am Computer befestigt ist.
