Inhaltszusammenfassung für Dell OptiPlex 7050

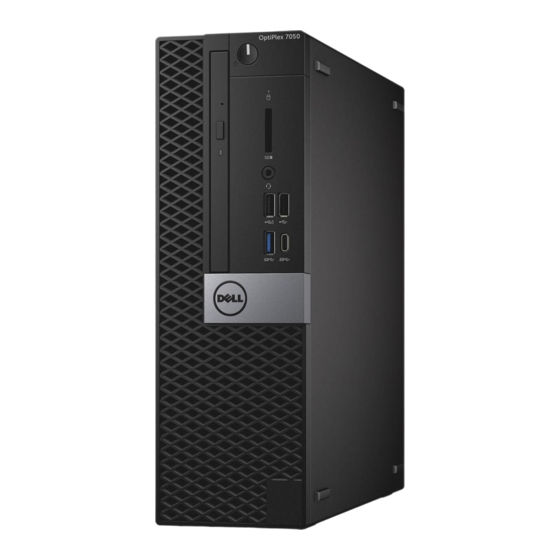

- Seite 1 OptiPlex 7050-Kompaktgehäuse Benutzerhandbuch Vorschriftenmodell: D11S Vorschriftentyp: D11S002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. © 2017 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................6 Ausschalten des Computers............................. 7 Ausschalten des Computers — Windows 10......................7 Ausschalten des Computers — Windows 7......................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Entfernen und Einbauen von Komponenten.................... - Seite 4 Entfernen des Prozessors............................23 Einbauen des Prozessors............................23 Speichermodul..................................24 Entfernen des Speichermoduls..........................24 Einsetzen des Speichermoduls..........................24 SD-Kartenlesegerät................................. 25 Entfernen des SD-Kartenlesers..........................25 Einbauen des SD-Kartenlesers..........................25 Netzteil....................................26 Entfernen des Netzteils.............................26 Installieren des Netzteils............................28 Netzschalter..................................28 Entfernen des Netzschalters............................28 Einbauen des Betriebsschalters..........................30 Systemplatine...................................
- Seite 5 7 Technische Daten............................62 System....................................62 Arbeitsspeicher.................................62 Video....................................63 Audio....................................63 Kommunikation.................................63 Speicherspezifikationen..............................63 Anschlüsse und Stecker – Technische Daten......................63 Technische Angaben zum Netzteil..........................64 Angaben zu Abmessungen............................. 64 Steuerelemente und Anzeigen – technische Daten....................64 Umgebungsbedingungen..............................65 8 Kontaktaufnahme mit Dell..........................66 Inhaltsverzeichnis...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Ausschalten Des Computers
Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden. Entfernen Sie die Abdeckung. VORSICHT: Bevor Sie Komponenten im Inneren des Computers berühren, erden Sie sich mit einem Erdungsarmband oder durch regelmäßiges Berühren einer nicht lackierten metallenen Oberfläche, während Sie Anschlüsse auf der Rückseite des Computers berühren. -
Seite 8: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher Nr. 1 • Kleiner Kunststoffstift Hintere Abdeckung Entfernen der Abdeckung... -
Seite 9: Einbauen Der Abdeckung
Heben Sie die Abdeckung an, um sie vom Computer zu entfernen [3]. Einbauen der Abdeckung Setzen Sie die Abdeckung auf den Computer und verschieben Sie sie, bis sie einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 10 So entfernen Sie die Erweiterungskarte: Ziehen Sie an der Freigabelasche an der Unterseite der Erweiterungskarte [1]. b Trennen Sie die Erweiterungskarte vom Anschluss und heben Sie sie ab [2]. Entfernen und Einbauen von Komponenten...
-
Seite 11: Installieren Der Erweiterungskarte
Installieren der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein. Drücken Sie die Erweiterungskarte, bis sie einrastet. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet. Bauen Sie die Abdeckung ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 12: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Halten Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Bauen Sie folgende Komponenten ein: Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 13: Installieren Der Blende
Installieren der Blende Führen Sie die Laschen an der Blende in die Öffnungen am Computer ein. Drücken Sie auf die Blende, bis die Laschen einrasten. Bauen Sie die Abdeckung ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 14: Einbauen Des Lautsprechers
Einbauen des Lautsprechers Setzen Sie den Lautsprecher in den Steckplatz ein und drücken Sie ihn an, bis er einrastet. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Bauen Sie folgende Komponenten ein: Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 15: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im Gehäuse ein. Verbinden Sie das Kabel des Eingriffsschalters mit der Systemplatine. Bauen Sie folgende Komponenten ein: Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 16 So entfernen Sie die Festplattenbaugruppe: Halten und drücken Sie die Freigabelasche [1]. b Heben Sie die Festplattenlaufwerks-Baugruppe aus dem Computer heraus [2]. Entfernen und Einbauen von Komponenten...
-
Seite 17: Entfernen Des 2,5-Zoll-Laufwerks Aus Der Halterung
Entfernen des 2,5-Zoll-Laufwerks aus der Halterung Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung 2,5-Zoll-Festplattenlaufwerks-Baugruppe So entfernen Sie das Laufwerk: Ziehen Sie an einer Seite der Laufwerkhalterung, um die Haltestifte auf der Halterung aus den Aussparungen am Laufwerk zu lösen [1]. -
Seite 18: Installieren Des 2,5-Zoll-Laufwerks An Der Halterung
Installieren des 2,5-Zoll-Laufwerks an der Halterung ANMERKUNG: Die zur Installation eines sekundären Festplattenlaufwerks erforderlichen Gummidichtungen werden separat geliefert. Richten Sie die Haltestifte (gesichert mit Gummidichtungen) an der Laufwerkhalterung mit den Aussparungen auf beiden Seiten des Laufwerks aus und führen Sie sie ein. Bauen Sie folgende Komponenten ein: 2,5-Zoll-Festplattenlaufwerks-Baugruppe Abdeckung... - Seite 19 So entfernen Sie das optische Laufwerksmodul: Heben Sie die Lasche an und entriegeln Sie das Modul [1]. b Halten Sie die Lasche fest und trennen Sie die Kabel des optischen Laufwerks [2]. Schieben Sie das optische Laufwerksmodul aus dem Computer [3]. So entfernen Sie das optische Laufwerk: Schieben Sie die Lasche, um das optische Laufwerk zu entriegeln [1].
-
Seite 20: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks Schieben Sie das optische Laufwerk in das optische Laufwerksmodul. Bauen Sie folgende Komponenten ein: 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe-SSD-Laufwerk Entfernen der M.2-PCIe-SSD-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 21: Einbauen Der M.2-Pcie-Ssd-Karte
Einbauen der M.2-PCIe-SSD-Karte Setzen Sie die M.2-PCIe-SSD-Karte in den Anschluss. Drücken Sie auf die blaue Lasche, um die M.2-PCIe-SSD-Karte zu befestigen. Bauen Sie folgende Komponenten ein: Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 22: Einbauen Der Kühlkörperbaugruppe
So entfernen Sie die Kühlkörperbaugruppe: Trennen Sie das Kabel des Kühlkörpers von der Systemplatine [1]. b Lösen Sie die unverlierbaren Schrauben, mit denen die Kühlkörperbaugruppe [2] befestigt ist, und heben Sie sie aus dem Computer [3]. Einbauen der Kühlkörperbaugruppe Positionieren Sie die Kühlkörperbaugruppe auf dem Prozessor. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. -
Seite 23: Prozessor
Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung 2,5-Zoll-Laufwerksbaugruppe Optisches Laufwerk Kühlkörperbaugruppe So entfernen Sie den Prozessor: Lösen Sie den Sockelhebel, indem Sie den Hebel nach unten und unter der Lasche an der Prozessorabdeckung hervorziehen [1]. b Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an [2]. -
Seite 24: Speichermodul
Senken Sie den Sockelhebel und drücken Sie ihn unter die Lasche, um ihn zu verriegeln. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... -
Seite 25: Sd-Kartenlesegerät
SD-Kartenlesegerät Entfernen des SD-Kartenlesers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung Blende 2,5-Zoll-Laufwerksbaugruppe Optisches Laufwerk M.2-PCIe-SSD-Laufwerk So entfernen Sie den SD-Kartenleser: Lösen Sie die Kabel des Netzteils aus den Halteklammern auf dem SD-Kartenlesergehäuse [1]. b Entfernen Sie die Schrauben, mit denen der SD-Kartenleser befestigt ist, und heben Sie ihn aus dem Computer [2] [3]. -
Seite 26: Netzteil
Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung Blende 2,5-Zoll-Festplattenbaugruppe... - Seite 27 Drücken Sie auf die blaue Freigabelasche [1], verschieben Sie das Netzteil und heben Sie es aus dem Computer [2]. Entfernen und Einbauen von Komponenten...
-
Seite 28: Installieren Des Netzteils
Installieren des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es in Richtung der Rückseite des Computers, um es zu befestigen. Ziehen Sie die Schrauben fest, um das Netzteil auf der Rückseite des Computers zu befestigen. Führen Sie die Netzteilkabel durch die Halteklammern ein. - Seite 29 Laufwerkbaugruppe Optisches Laufwerk So entfernen Sie den Netzschalter: Trennen Sie das Netzschalterkabel von der Systemplatine [1]. b Drücken Sie auf die Halteklammern des Netzschalters und ziehen Sie ihn aus dem Computer [2] [3]. Entfernen und Einbauen von Komponenten...
-
Seite 30: Einbauen Des Betriebsschalters
Einbauen des Betriebsschalters Setzen Sie das Netzschaltermodul in den Steckplatz am Gehäuse ein und drücken Sie darauf, bis es mit einem Klick einrastet. Verbinden Sie das Netzschalterkabel mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Laufwerkbaugruppe Optisches Laufwerk Blende Abdeckung Folgen Sie den Anweisungen unter... - Seite 31 Kühlkörper Prozessor Erweiterungskarte Speichermodul M.2-PCIe-SSD-Karte SD-Kartenlesegerät So entfernen Sie die E/A-Leiste: Entfernen Sie die Schraube, mit der die E/A-Leiste befestigt ist [1]. b Schieben Sie die Leiste und drücken Sie sie in Richtung der Computervorderseite [2]. Trennen Sie die folgenden Kabel von der Systemplatine: Lautsprecher [1] b 2,5-Zoll-Laufwerk [2] Optisches Laufwerk [3]...
- Seite 32 Trennen Sie die folgenden Kabel von der Systemplatine und lösen Sie die folgende Schraube: Netzteil [1] b Standrahmenschraube des Festplattenlaufwerks und des Trägers des optischen Laufwerks [2] Netzteil [3] d Systemlüfter [4] Netzschalter [5] Eingriffschalter [6] Entfernen und Einbauen von Komponenten...
- Seite 33 So entfernen Sie die Systemplatine: Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. b Schieben und heben Sie die Systemplatine aus dem Computer [2]. Entfernen und Einbauen von Komponenten...
-
Seite 34: Einbauen Der Systemplatine
Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen auf dem Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind. -
Seite 35: Layout Der Systemplatine
Prozessor Optisches Laufwerk 2,5-Zoll-Festplattenbaugruppe Kühlkörper Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Layout der Systemplatine PCI-e x16-Anschluss (Steckplatz 2) PCI-e x4-Anschluss (Steckplatz 1) Prozessoranschluss (CPU) CPU-Netzanschluss Anschluss für Gehäuseeingriffschalter Anschluss für CPU-Lüfter Speichermodulanschlüsse M.2-Anschluss (Steckplatz 3) Anschluss für Netzschalter... -
Seite 36: Technologie Und Komponenten
Technologie und Komponenten Prozessoren OptiPlex 7050-Systeme werden mit Intel Core-Prozessortechnologie der 6. und 7. Generation ausgeliefert. ANMERKUNG: Die Taktrate und Leistung variieren abhängig vom Workload und anderen Variablen. Gesamt-Cache bis zu 8 MB, je nach Prozessortyp. • Intel Core i7-6700 (QC/8 MB/8 T/3,4 GHz/65 W) •... -
Seite 37: Bestimmen Der Bildschirmadapter Unter Windows 7
Erweitern Sie Grafikkarte. Herunterladen von Treibern Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell. -
Seite 38: Überprüfen Des Systemspeichers Unter Windows 10 Und Windows 7
Überprüfen der Systemspeicher im Setup Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: • Mit Tastatur - Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Systemstart-Menü... -
Seite 39: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)
Tabelle 1. USB-Entwicklung Datenübertragungsrate Kategorie Einführungsjahr USB 3.0 /USB 3.1 Gen 1 5 GBit/s Super-Speed 2010 USB 2.0 480 Mbit/s Hi-Speed 2000 USB 1.1 12 Mbit/s Full-Speed 1998 USB 1.0 1,5 Mbit/s Low-Speed 1996 USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. -
Seite 40: Anwendungen
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320Mbit/s (40 MB/s) - das ist der tatsächliche reale Höchstwert. -
Seite 41: Hdmi 1.4
Windows 8/10 verfügt über native Unterstützung für USB 3.1 Gen 1 Controller. Vorhergehende Versionen von Windows benötigen hingegen weiterhin separate Treiber für die USB 3.0 /USB 3.1 Gen 1 Controller. Microsoft gab die Unterstützung von USB 3.1 Gen 1 für Windows 7 bekannt. Nicht im derzeitigen Release, aber in nachfolgenden Service Packs oder Updates. -
Seite 42: System-Setup
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: Sie können: •... -
Seite 43: System- Und Setup-Kennwort
ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim nächsten Start des Systems wirksam. Tabelle 2. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. -
Seite 44: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
• Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. Drücken Sie auf „Y“, um die Änderungen zu speichern. - Seite 45 Option Beschreibung • Device Information (Geräteinformationen): Angezeigt werden SATA-0, SATA-1, SATA-2, SATA-4, M.2 PCIe SSD-0, LOM MAC Address, Video Controller, Audio Controller (SATA-0, SATA-1, SATA-2, SATA-4, M.2-PCIe-SSD-0, LOM-MAC-Adresse, Video-Controller, Audio-Controller). . Boot Sequence Ermöglicht es Ihnen festzulegen, in welcher Reihenfolge der Computer ein Betriebssystem auf den in dieser Liste angegebenen Geräten zu finden versucht.
- Seite 46 Option Beschreibung USB Configuration Ermöglicht das Aktivieren oder Deaktivieren des integrierten USB-Controllers für: • Enable Boot Support (Startunterstützung aktivieren) • Enable Front USB Ports (Vorderseitige USB-Anschlüsse aktivieren) • Enable rear USB Ports (Rückseitige USB-Anschlüsse aktivieren) Front USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der vorderseitigen USB-Anschlüsse. Alle Anschlüsse sind standardmäßig aktiviert.
- Seite 47 Option Beschreibung ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf. Darüber hinaus fordert das System immer zur Kennworteingabe für jede eventuell vorhandene Modulschacht-Festplatte auf. Password Change Mit dieser Option können Sie festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist.
- Seite 48 Tabelle 7. Secure Boot Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'. • Disable (Deaktivieren) • Aktivieren Expert Key Management Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im benutzerdefinierten Modus befindet. Die Option Enable Custom Mode (Benutzerdefinierten Modus aktivieren) ist standardmäßig deaktiviert.
- Seite 49 • Alle • • • Intel SpeedStep Ermöglicht das Aktivieren oder Deaktivieren des Intel SpeedStep- Modus für den Prozessor. Enable Intel SpeedStep (Intel SpeedStep aktivieren) ist standardmäßig aktiviert. C States Control Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände. Die Option C states (C-Status) ist standardmäßig ausgewählt.
- Seite 50 Option Beschreibung • LAN with PXE Boot (LAN mit PXE-Start) – Ein Aktivierungspaket, das an das System im S4- oder S5-Zustand gesendet wird, aktiviert das System und startet sofort im PXE. • WLAN Only (Nur WLAN) – Das System kann durch spezielle WLAN-Signale hochgefahren werden.
-
Seite 51: Aktualisieren Des Bios Unter Windows
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 52: Aktivieren Von Smart Power On
Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus. Klicken Sie dann auf Download Now (Jetzt herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Computer zu speichern. Klicken Sie auf Run (Ausführen), um die aktualisierten BIOS-Einstellungen auf Ihrem Computer zu speichern. -
Seite 53: Software
• Optionales RDVD-Laufwerk Herunterladen von Treibern Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell. -
Seite 54: Intel-Chipsatztreiber
Wählen Sie das Betriebssystem aus, das auf Ihrem Computer installiert ist. Scrollen Sie auf der Seite nach unten, erweitern Sie Chipsatz und wählen Sie den Chipsatz-Treiber. Klicken Sie auf Datei herunterladen, um die aktuellste Version des Chipsatztreibers für Ihren Computer herunterzuladen. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Treiberdatei gespeichert haben. - Seite 55 Tabelle 18. Intel HD-Grafiktreiber Vor der Installation Nach der Installation Software...
-
Seite 56: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen und Fehlermeldungen beheben. Diagnose-Betriebsanzeige-LED-Codes Tabelle 19. Diagnose-Betriebsanzeige-LED-Codes Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung Der Computer ist ausgeschaltet, • Schließen Sie das Stromkabel wird nicht mit Strom versorgt wieder am Netzanschluss an der Rückseite des oder befindet sich im... -
Seite 57: Diagnose-Fehlermeldungen
Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem... - Seite 58 Sie das Festplattenlaufwerk erneut und starten Sie den Computer neu. Besteht das Problem weiterhin, installieren Sie ein anderes Laufwerk. Führen Sie die Festplattenlaufwerk-Tests (Hard Disk Drive-Tests) von Dell Diagnostics aus. HARD-DISK DRIVE FAILURE Das Festplattenlaufwerk reagiert nicht auf die Befehle des Computers.
- Seite 59 öffnen Sie das gewünschte Programm. OPERATING SYSTEM NOT FOUND Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. Problembehandlung für Ihren Computer...
-
Seite 60: Systemfehlermeldungen
SHUTDOWN FAILURE Möglicherweise arbeitet ein Chip auf der Systemplatine nicht einwandfrei. Führen Sie die System-Set-Überprüfung (System Set) von Dell Diagnostics aus. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK LOST POWER Die Systemkonfigurationseinstellungen sind fehlerhaft. Schließen Sie den Computer an eine Steckdose an, um den Akku aufzuladen. - Seite 61 Systemmeldung Beschreibung resolving this problem, please note this checkpoint and contact Dell Technical Support (Alarm! Frühere Versuche, das System zu starten, sind bei Prüfpunkt [nnnn] fehlgeschlagen. Notieren Sie diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell.) CMOS checksum error (CMOS-Prüfsummenfehler)
-
Seite 62: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: • Windows 10: Klicken oder tippen Sie auf Start > Einstellungen > System > Info. Themen: • System • Arbeitsspeicher • Video • Audio •... -
Seite 63: Video
AMD Radeon R7 450 mit 4 GB (optional) Videospeicher Unabhängiges Kartenangebot Audio Funktion Technische Daten Controller Realtek ALC3234 High Definition Audio Codec (integriert, unterstützt mehrere Streams) Lautsprecher Dell AX210CR USB-Stereolautsprecher (optional), externe AC411-Lautsprecher (optional), AC511-Soundleiste (integriert) (optional) Interner Verstärker Integriert Kommunikation Tabelle 22. Kommunikation Funktion Technische Daten... -
Seite 64: Technische Angaben Zum Netzteil
Funktion Technische Daten USB 2.0 Zwei Hintere E/A-Anschlüsse USB 3.1 Gen 1 Zwei USB 2.0 Zwei Seriell Eins Ausgang Eins HDMI-Anschluss Eins DisplayPort Zwei RJ-45-Netzwerkanschluss Eins Netzanschluss-Port Eins PS/2 Zwei Technische Angaben zum Netzteil Funktion Technische Daten 180 W Frequency 47 Hz bis 63 Hz (Speichertaktrate) Spannung... -
Seite 65: Funktion
Funktion Technische Daten integrierten Aus (keine Anzeige) — Der Computer erkennt keine physische Verbindung zum Netzwerk. Netzwerkadapter: Netzwerkaktivitätsa Gelbe Anzeige — Eine blinkende gelbe LED zeigt an, dass Netzwerkaktivität stattfindet. nzeige am integrierten Netzwerkadapter Diagnoseanzeige der Grüne Anzeige – Das Netzteil ist eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss Stromversorgung (auf der Rückseite des Computers) und der Steckdose verbunden sein. -
Seite 66: Kontaktaufnahme Mit Dell
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
