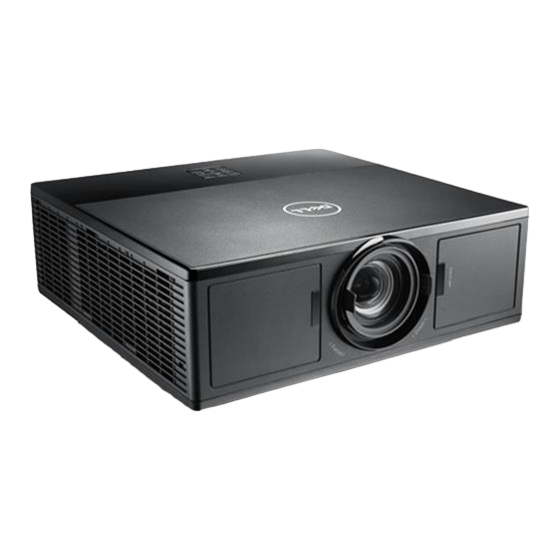

Dell Advanced Projector 7760
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Advanced 7760

  • Seite 1 Dell Advanced Projector 7760 Bedienungsanleitung...
  • Seite 2 © 2016 Dell Inc. Alle Rechte vorbehalten. Reproduktionen dieser Materialien sind ohne vorherige schriftliche Genehmigung der Dell Inc. strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken der Dell Inc.; DLP, das DLP-Logo sind Marken von T ; Microsoft und Windows...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Informationen über den Dell-Projektor ..Inhalt der Projektorverpackung ....Projektoransicht von oben und unten ..
  • Seite 4: Informationen Über Den Dell-Projektor

    Informationen über den Dell- Projektor Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell, falls etwas fehlen sollte. Inhalt der Projektorverpackung Lieferumfang Netzkabel VGA-Kabel (VGA zu VGA)
  • Seite 5: Projektoransicht Von Oben Und Unten

    Projektoransicht von oben und unten Ansicht von oben Ansicht von unten 55,00 110,00 IR-Empfänger Statusanzeigen Stromschalter 20-W-Lautsprecher (2 x 10 W) Objektiv Zoomring Fokusring Montagebohrungen für Deckenhalterung Neigungsverstellungsrad Hinweis: Deckenmontage-Schraubgewinde mit M3 x 6,5 mm Tiefe. Empfohlenes Drehmoment <15 kgf-cm. Informationen über den Dell-Projektor...
  • Seite 6: Projektoranschlüsse

    11 RS232-Anschluss 5 HDMI 1-Anschluss 12 +12-V-Gleichspannung- Ausgang 6 VGA-Eingangsanschluss 13 Schlitz für Sicherheitsschloss 7 Audioeingangsanschluss 14 Netzanschluss Vorsicht: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 7 beschriebenen Sicherheitshinweise. Informationen über den Dell-Projektor...
  • Seite 7 •Versuchen Sie nicht, den Projektor selbst an der Decke zu installieren. Überlassen Sie solche Arbeiten einem qualifizierten Techniker. •Empfohlener Projektor-Deckenmontagesatz (Artikelnummer: C3505). Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter dell.com/support. •Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen.
  • Seite 8 Bedienung drohen Schäden durch die Exposition von Laserstrahlung. •Befolgen Sie die Anweisungen zu Montage, Bedienung und Wartung, einschließlich klarer Vorsichtsmaßnahmen zur Vermeidung möglicher Aussetzung von Laser- und Nebenstrahlung, welche die Grenzwerte zugänglicher Emissionen in Klasse 2 übersteigt. Informationen über den Dell-Projektor...
  • Seite 9: Fernbedienung

    Aufwärts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus. Rechts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus. Abwärts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus. Informationen über den Dell-Projektor...
  • Seite 10 Brilliant-Modus, Film-Modus, sRGB und Benutzermodus. Drücken Sie einmal auf Videomodus, wird der aktuelle Anzeigemodus angezeigt. Drücken Sie erneut auf Videomodus, werden die einzelnen Modi durchgeschaltet. HDMI Zur Auswahl der Quelle HDMI 1 oder HDMI 2 drücken. Informationen über den Dell-Projektor...
  • Seite 11 Mit dieser Taste verkleinern Sie das Bild. Stumm Drücken Sie auf diese Taste, um den Ton des Projektorlautsprechers aus- oder einzuschalten. Autom. anpassen Zum automatischen Anpassen des angezeigten Bildes drücken. Drahtlos Zur Auswahl der WLAN-Anzeige-Quelle drücken. Zur Auswahl der VGA-Quelle drücken. Informationen über den Dell-Projektor...
  • Seite 12 Reichweite der Fernbedienung Betriebsreichweite ± 30° Winkel Abstand 7m/22,97 Fuß Winkel Hinweis: Die tatsächliche Reichweite kann etwas von den Angaben in der Abbildung abweichen. Bei schwachen Batterien können Störungen bei der Fernbedienung des Projektors auftreten. Informationen über den Dell-Projektor...
  • Seite 13: Projektorbild Anpassen

    Projektorbild anpassen Zoom des Projektionsbildes anpassen Anheben des Projektors Heben Sie den Projektor auf den gewünschten Anzeigewinkel an, nutzen Sie zur Feineinstellung des Winkels das vordere Einstellrad. Absenken des Projektors Senken Sie den Projektor ab, nutzen Sie zum Feineinstellen des Anzeigewinkels das vordere Einstellrad.
  • Seite 14: Fokus Und Zoom Des Projektors Anpassen

    Fokus und Zoom des Projektors anpassen Öffnen Sie die vordere seitliche Klappe des Projektors. Geben Sie vor Anpassung des Objektivversatzes die Objektivversatzsperre frei. Drehen Sie den Knopf des vertikalen/horizontalen Objektivversatzes zum Verschieben des Objektivs. Verriegeln Sie die Objektivversatzsperre nach Anpassung des Objektivversatzes.
  • Seite 15: Projektorposition Anpassen

    Projektorposition anpassen Beachten Sie bei Auswahl eines Aufstellungsortes für den Projektor Größe und Form Ihrer Leinwand, die Position Ihrer Steckdosen und den Abstand zwischen Projektor und dem Rest Ihrer Ausrüstung. Befolgen Sie diese allgemeinen Richtlinien: • Stellen Sie den Projektor auf lotrecht zur Leinwand auf einem flachen Untergrund auf.
  • Seite 16 Szenario D Szenario C Abwärtsprojektion Aufwärtsprojektion Szenario F Szenario E Hochformat Projektion Hochformat Projektion nach rechts nach links Projektorbild anpassen...
  • Seite 17: Bildecken Anpassen

    Bildecken anpassen Über die Einstellung der vier Ecken können Sie Form und Größe eines nicht an allen Seiten gleichmäßig rechteckigen Bildes anpassen. Erweitert -> Trapezkorrektureinstellungen -> Vier Ecken Wählen Sie am Vier-Ecken-Bildschirm mit eine Ecke, drücken Sie zum Bestätigen Passen Sie mit die Bildform wie erforderlich an.
  • Seite 18: Einstellen Der Bildgröße

    Einstellen der Bildgröße 300,3"(762,76 cm) 240"(609,6 cm) 180"(457,2 cm) 120"(304,8 cm) 60"(152,4 cm) 55"(139,7 cm) 40,47" (102,79 cm) 4,27' (1,3 m) Projektorbild anpassen...
  • Seite 19 Einstellen der Bildform Min. Zoom Projektionsa Bildgröße Projektorbasis bis Projektorbasis bis bstand (m) zur Oberkante des zur Unterkante Diagonal (cm) Breite (cm) Höhe (cm) Bildes (cm) des Bildes (cm) 69,09 cm 2,64 142,24 cm 3,98 213,36 cm 5,32 287,02 cm 6,66 358,14 cm 429,26 cm...
  • Seite 20 Projektorbild anpassen...
  • Seite 21: Wlan-Anzeigeadapter Anschließen

    WLAN-Anzeigeadapter anschließen WLAN-Anzeigeadapter installieren Ihr Projektor kommt mit einem gesicherten Internen Fach für einen WLAN- Anzeigeadapter. Der WLAN-Anzeigeadapter ist nicht im Lieferumfang des 7760-Projektors enthalten. Das interne Fach hat einen HDMI- und einen USB-Stromversorgungsanschluss. Installationsschritte: Öffnen Sie die vordere seitliche Klappe; achten Sie darauf, dass der Projektor bereits abgeschaltet ist.
  • Seite 22 Schließen Sie den WLAN-Anzeigeadapter an. Bringen Sie die obere Abdeckung wieder an und befestigen Sie sie mit der Schraube. WLAN-Anzeigeadapter anschließen...
  • Seite 23: Wlan-Anzeigeadapter Einrichten

    WLAN-Anzeigeadapter einrichten Schalten Sie den Projektor ein. Wechseln Sie zur „Drahtlos“-Quelle. Befolgen Sie die Bildschirmanweisungen zum Fortfahren mit der WLAN- Projektion. WLAN-Anzeigeadapter anschließen...
  • Seite 24: Optionalen Dell-Drahtlosempfänger Wr517 Einrichten

    Verbinden Sie das Micro-USB-Kabel (mit dem Empfänger geliefert) vom Dell-Drahtlosempfänger WR517 zur Stromversorgung mit dem USB-Port am Projektor. Verbinden Sie das HDMI-Kabel (mit dem Empfänger geliefert) vom Dell- Drahtlosempfänger WR517 mit dem Projektor. Verbinden Sie Ihr USB-Kabel vom Dell-Drahtlosempfänger WR517 mit Ihrer USB-Tastatur und -Maus.
  • Seite 25 Drahtlosempfänger mit einem Display einrichten. Schritte 1 und 2. Drahtlosempfänger mit einem Display einrichten. Schritte 3, 4 und 5. WLAN-Anzeigeadapter anschließen...
  • Seite 26: Lan-Anzeige Verwenden

    LAN-Anzeige verwenden Hinweis: Die Schritte zur Einrichtung der LAN-Anzeige sind bei den Betriebssystemen Windows und Mac identisch. LAN am Projektor aktivieren Schließen Sie das Netzkabel an, drücken Sie die Ein-/Austaste. Drücken Sie die Menü-Taste am Projektorbedienfeld oder auf der Fernbedienung. Hinweis: Mit den Tasten navigieren Sie, mit...
  • Seite 27 Achten Sie darauf, dass DHCP in den LAN-Einstellungen des erweiterten Einstellungsmenüs auf Aus gesetzt ist. Rufen Sie das QU.WAHL-Menü auf, wählen Sie dann die Netzwerk-Quelle. Der nachstehende Bildschirm mit Anleitung zur LAN-Verbindung wird angezeigt: WLAN-Anzeigeadapter anschließen...
  • Seite 28 Dell Network Projection auf Ihrem Computer installieren Schließen Sie das LAN-Kabel an Ihrem Projektor und dem Computer an. Hinweis: Zudem können Sie das LAN-Kabel mit dem Projektor und den Computer über einen Hub verbinden. Befolgen Sie zur Einrichtung die nachstehenden Schritte: Setzen Sie DHCP auf Ein.
  • Seite 29 OK. Öffnen Sie den Webbrowser an Ihrem Computer und geben Sie 10.0.50.100 (Standard) in die Adresszeile des Browsers ein. Sie gelangen auf die Dell 7760 Web-Management-Seite. Die Seite des 7760-Web-Management öffnet sich. Klicken Sie beim ersten Mal auf Download.
  • Seite 30 Klicken Sie zum Fortfahren mit der einmaligen Installation der Software auf Ausführen. Die Softwareinstallation startet. Befolgen Sie zum Abschließen der Einrichtung die Anweisungen auf dem Bildschirm. Dell Network Projection App ausführen Sobald die Installation abgeschlossen ist, können Sie zum Starten der Anwendung das Symbol am Desktop doppelt anklicken.
  • Seite 31 Der nachstehend dargestellte Dell Network Projection-Bildschirm wird angezeigt: Klicken Sie am Dell Network Projection-Bildschirm auf Einen Projektor finden, wählen Sie dann Dell_42FE21E1 (zufälliger Code).. WLAN-Anzeigeadapter anschließen...
  • Seite 32 Klicken Sie zum Starten der Dell-7760-Netzwerkprojektion auf die Option Spiegeln aus. WLAN-Anzeigeadapter anschließen...
  • Seite 33 Einführung in die Schaltflächen Element Beschreibung Steuerungswerkzeugleiste Zum Ein-/Ausschalten der Spiegeln aus/ein Netzwerkspiegelung und zur Anzeigeerweiterung anklicken. Zum Umschalten zwischen hoher/niedriger Qualität Qualität anklicken. Audio Zum Ein-/Ausschalten des Tons anklicken. Zum Einblenden der Konferenz Konferenzsteuerungseinstellungen anklicken. Zum Einblenden des Präferenz Schnellverbindungseinstellungen anklicken.
  • Seite 34: Problemlösung

    Problemlösung Tipps zur Problemlösung Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Problemlösung. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell. Problem Mögliche Lösung • Stellen Sie sicher, dass Sie die korrekte...
  • Seite 35 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem Dell-Notebook arbeiten, lesen Sie in Ihrer Dokumentation nach. Falls die Bilder nicht korrekt angezeigt werden, aktualisieren Sie bitte die Grafikkartentreiber Ihres Computers.
  • Seite 36 Projek.einstlg. unter Erweitert und ändern Sie den Projektormodus. TEMP-Anzeige leuchtet Der Projektor ist überhitzt. Die Anzeige orange wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell. Problemlösung...
  • Seite 37 Sie die Ein/Austaste 10 Sekunden lang gedrückt. Bitte warten Sie etwa 5 Minuten; schalten Sie das Gerät erst dann wieder ein. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell. Die Fernbedienung Batteriestrom schwach. Falls ja, ersetzen funktioniert nicht richtig Sie die beiden AAA-Batterien.
  • Seite 38: Führungssignale

    ORANGE ORANGE Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell. Störung des Farbrad nicht startklar. Der Projektor Farbrades ist ausgefallen und schaltet sich automatisch aus. Trennen Sie nach 3...
  • Seite 39: Wartung

    Wartung Batterien in die Fernbedienung ersetzen Hinweis: Nehmen Sie bei Nichtgebrauch die Batterien aus der Fernbedienung. Betätigen Sie den Riegel, heben Sie den Batteriefachdeckel ab. Beachten Sie die Polaritätskennzeichnungen (+/-) an den Batterien. Legen Sie die Batterien richtig herum in das Batteriefach ein;...
  • Seite 40 Setzen Sie den Batteriefachdeckel wieder auf. Wartung...
  • Seite 41: Technische Daten

    Technische Daten Lichtröhre 0,65-Zoll-1080p, S600HB DMD, DarkChip3™ Helligkeit 5400 ANSI-Lumen (max.) Kontrastverhältnis 1800:1 typisch (Voll Ein/Voll Aus) Hohes Kontrastverhältnis von 100000:1 Gleichmäßigkeit 85% Typisch (Japan Standard – JBMA) Anzahl an Bildpunkten 1920 x 1080 (1080p) Bildseitenformat 16:9 Darstellbare Farben 1,07 Billionen Farben Farbradgeschwindigkeit 2-fach normal 1-fach bei 3D-Anzeige...
  • Seite 42 Stromverbrauch Normalbetrieb: 455 W ± 15 % bei 110 VAC Eco-Modus: 280W ± 15 % bei 110 VAC Bereitschaftsmodus: < 0,5 W Netzwerk-Bereitschaftsmodus: < 3 W Hinweis: Per Vorgabe wechselt der Projektor in den Energiesparmodus, wenn innerhalb von 20 Minuten keine Aktivität erkannt wird.
  • Seite 43 VGA-Ausgang: Ein 15-poliger D-Sub-Anschluss (schwarz), zum Durchschleifen von VGA-A. HDMI-Eingang: Drei HDMI-Anschlüsse (einer im internen Fach) zur Unterstützung HDCP- konformer HDMI 1.4a-Spezifikationen. Analoger Audioeingang: Eine 3,5 mm- Stereoklinkenbuchse (blau). Variabler Audioausgang: Eine 3,5 mm- Stereoklinkenbuchse (grün). Mikrofoneingang: Eine 3,5 mm- Stereoklinkenbuchse (pink).
  • Seite 44: Zusätzliche Informationen

    Zusätzliche Informationen Zusätzliche Informationen zur Benutzung Ihres Produktes entnehmen Sie bitte der Bedienungsanleitung des Dell-Projektors unter www.dell.com/support/manuals. Zusätzliche Informationen...
  • Seite 45: Kontakt Zu Dell

    Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt; einige Optionen sind für Sie möglicherweise nicht verfügbar. So kontaktieren Sie Dell, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:...
  • Seite 46 Knopf des vertikalen Schlitz für Sicherheitsschloss Objektivversatzes 14 Objektivversatzsperre 14 VGA-Ausgang Vordere seitliche Klappe 14 (durchgeschliffenes Zoomring 14 Monitorsignal) 6 VGA-Eingangsanschluss 6 Auswechseln der Lampe 39 Fernbedienung 9 Dell Kontakt 44 Kontakt zu Dell 4 Kundendienst Kontakt zu Dell 44 Index...
  • Seite 47 Projektorgewicht 42 Stromverbrauch 42 Projektor 5 Stromversorgung 41 20-W-Lautsprecher (2 x 10 W) Umgebungsbedingungen 42 Videokompatibilität 41 Fokusring 5 Telefonnummern 45 IR-Empfänger 5 Montagebohrungen für Deckenhalterung 5 Neigungsverstellungsrad 5 Objektiv 5 Statusanzeigen 5 Stromschalter 5 Zoomring 5 Projektor anschließen An einen Computer 21 Technische Daten Abmessungen 42 Anzahl an Bildpunkten 41...
