Inbetriebnahme
44
9.1.2 Verschlauchungsplan
 57 Verschlauchungsplan
RN
RK
S1
RB
SPx
MST
W

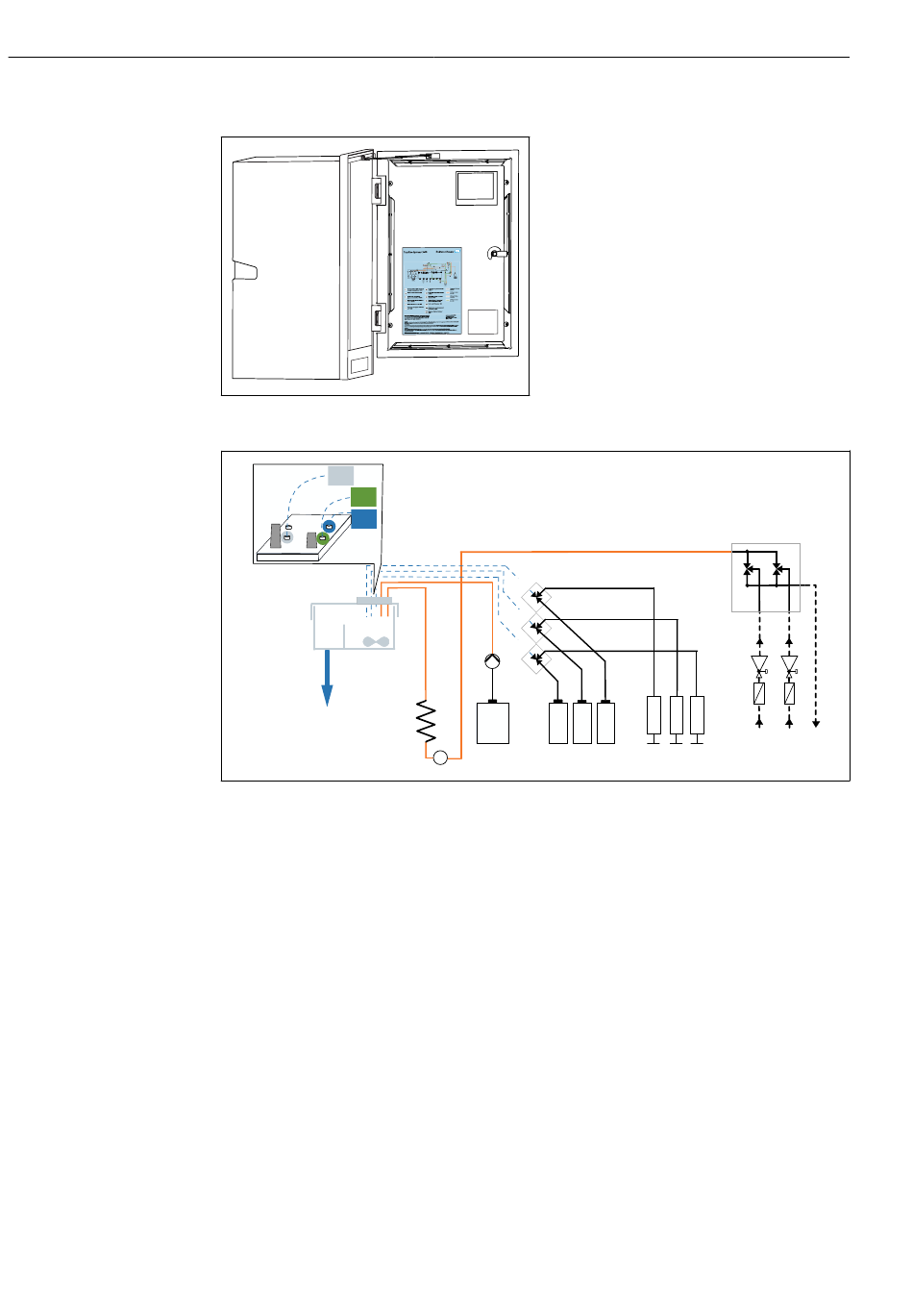

 58 Verschlauchungsplan 1-/2-Kanal-Variante
D Probenablauf
F Durchflusssensor
FR Druckbegrenzer
FI Filter
H Heizung
MST Magnetrührer
Die hier nachfolgenden Abbildungen sind
der Stand zum Ausgabezeitpunkt der Doku-
mentation. Den für Ihre Ausführung gülti-
gen Verschlauchungsplan finden Sie an der
Innenseite der Tür des Analysators.
‣
Verschlauchung ausschließlich gemäß
diesem Plan vornehmen.
A0041298
RB
RK
RN
H
S1 RN RK RB
F
RB..N
S1
SP1..6
W
1, 2, 3
Liquiline System CA80SI
SPx
FR
FI
1 2 3
SP1 SP2 D
Reagenzien RB, RK, RN
Standard 1
Probeneingänge
Ablauf
Spritzen
Endress+Hauser
A0036787
