Montage
18

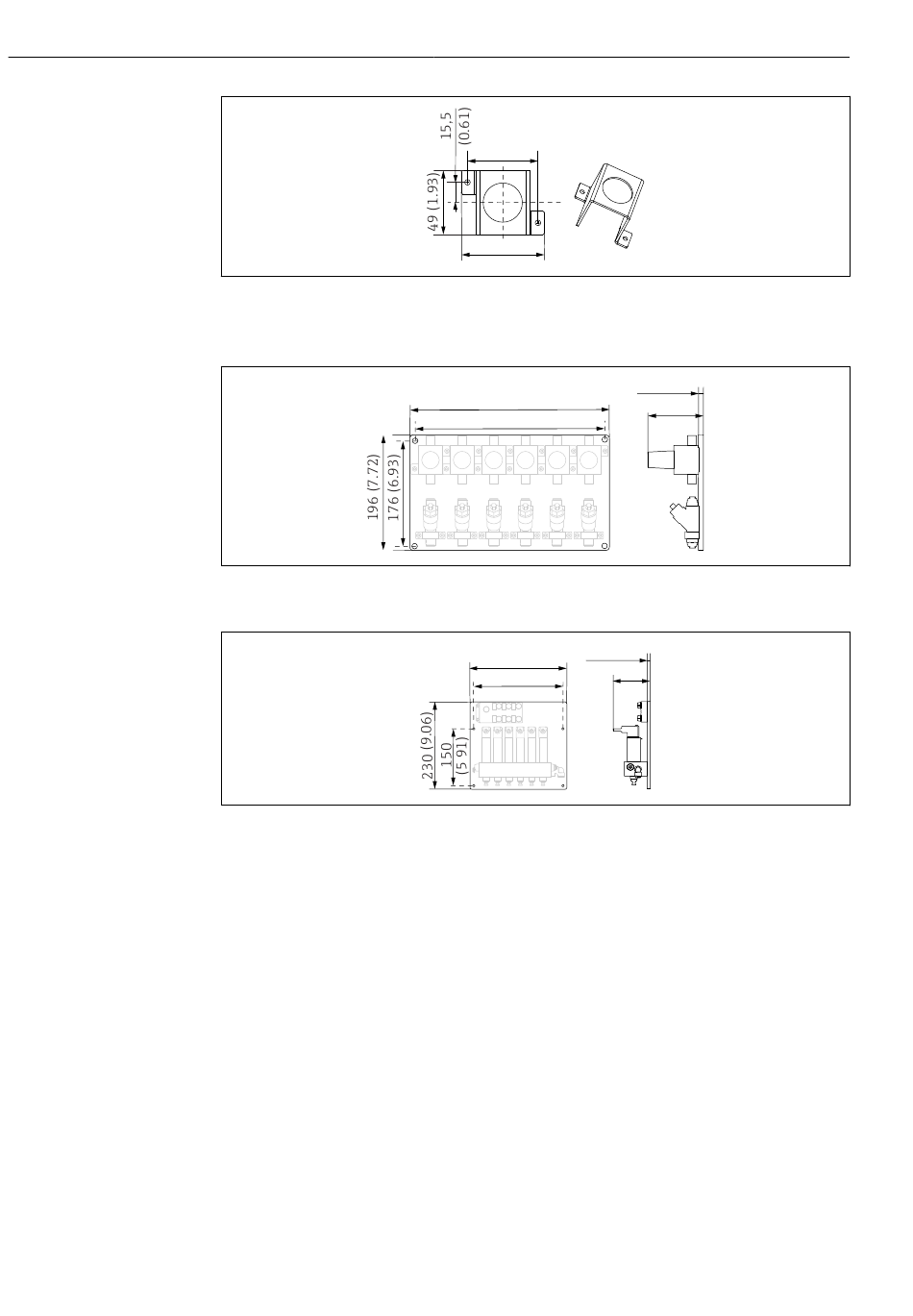

 15 Abmessungen Befestigungswinkel Druckbegrenzer
--- Befestigung (2 x M5)
 16 CA80SI 4-/6-Kanal-Variante: Panel mit Druckminderern und Filtern, Abmessungen in mm (in)
 17 CA80SI 4-/6-Kanal-Variante: Panel mit Probenkanalumschaltung, Abmessungen in mm (in)
5.1.2 Montageort
Bei der Aufstellung des Gerätes folgende Punkte beachten:
‣
Bei Wandmontage sicherstellen, dass die Wand eine ausreichende Tragfähigkeit
besitzt und im Lot steht.
‣
Bei Sockelmontage das Gerät auf einen ebenen Untergrund stellen.
‣
Das Gerät vor zusätzlicher Erwärmung (z. B. Heizung) schützen.
‣
Das Gerät vor mechanischen Vibrationen schützen.
‣
Das Gerät vor korrosiven Gasen, z. B. Schwefelwasserstoff (H
zen.
‣
Maximale Höhendifferenz und maximale Entfernung vom Probenahmeort unbedingt
beachten.
‣
Einen freien Ablauf des Probenablauf-Schlauchs "D" und des Ablauf-Schlauchs "W"
sicherstellen, keine Syphonbildung.
‣
Eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicherstellen.
‣
Offen ausgelieferte Analysatoren (d. h. Analysatoren ohne Tür) ausschließlich in abge-
schlossenen Bereichen aufstellen oder in einen Umschrank oder in eine ähnliche Ein-
richtung einbauen.
54 (2.13)
63,5 (2.5)
8 (0.31)
355 (13.98)
335 (13.19)
8 (0.31)
255 (10.04)
74
235
(2.91)
(9.25)
Liquiline System CA80SI
A0036664
95
(3.74)
A0036389
A0036390
S) und Chlorgasen schüt-
