3.3 Gerätearchitektur
3.3.1

Slot- und Portkodierung

Slot
BASE2-E
Ports

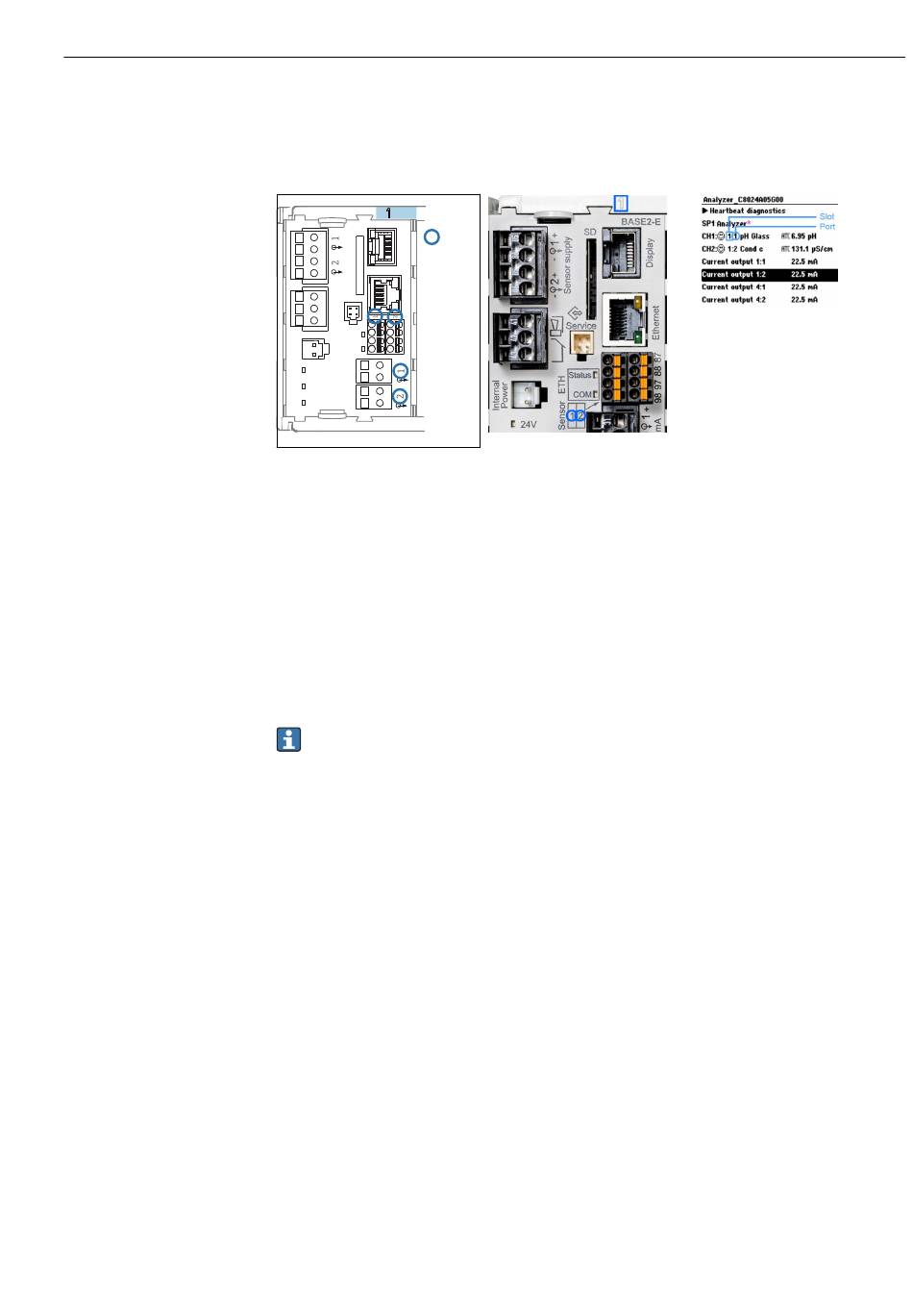

 6 Slot- und Portkodierung
• Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen
zugeordnet.
Obiges Beispiel:
Anzeige "CH1: 1:1 pH Glass" bedeutet:
Kanal 1 (CH1) ist Slot 1 (Basismodul) : Port 1 (Eingang 1), pH-Glas-Sensor
• Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z.B. "Stromausgang",
und werden in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt
• Anzeige SP1: Analysator-Messkanal 1 mit Probenahmeort SP1 (Messwertanzeige ist
parameterspezifisch, ist im Beispiel nicht dargestellt)
3.3.2 Klemmenplan
Die eindeutige Klemmenbezeichnung ergibt sich aus:
Slot-Nr. : Port-Nr. : Klemme
Beispiel, NO-Kontakt eines Relais
Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais
• Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge)
• Modul 2DS (2 Sensoreingänge)
• Modul 2AO (2 Stromausgänge)
• Modul 4R (4 Relais)
A0044868
 7 Slot- und Portkodierung
Produktbeschreibung
 8 Slots und Ports am Display
* Analysatormesswert (parame-
terspezifisch)
A0044869
A0040671
