Elektrischer Anschluss

26
6 Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung!
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung
anliegt.
‣
Vor dem elektrischen Anschluss prüfen, dass das vorinstallierte Netzkabel den lokalen
nationalen Vorschriften zur elektrischen Sicherheit entspricht.
6.1

Anschlussbedingungen

Netzanschlusskabel Netzanschlussleitung mit Schutzkontaktstecker
Kabellänge 4,3 m (14,1 ft)
Bestellausführung CA80xx-CA (CSA C/US General Purpose): Netzanschlussleitung
nach nordamerikanischem Standard
Netzspannung Die maximale Netzspannungsschwankung darf nicht mehr als ±10% von den auf
dem Typenschild angegebenen Werten betragen.
Analog-, Signal- und Z. B. LiYY 10 x 0,34 mm
Meldeleitungen
6.2 Analysator anschließen
HINWEIS
Das Gerät hat keinen Netzschalter
‣
Sie müssen das Gerät in der Nähe (Entfernung < 3 m (10 ft)) einer leicht zugänglichen
und abgesicherten Steckdose installieren, um das Trennen des Geräts vom Versor-
gungsnetz zu ermöglichen.
‣
Bei der Installation die Vorgaben für Schutzerdung einhalten.
6.2.1 Kabel in Anschlussraum führen
Der Analysator wird mit einem vorinstallierten Netzkabel geliefert.
• Bei Schrankausführungen ergibt sich eine Kabellänge von ca. 4,3 m (14.1 ft) ab Gehäu-
seboden.
• Bei Standgehäusen ergibt sich eine Kabellänge von ca. 3,5 m (11.5 ft) ab Fundament.
Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld-
bussen
1.

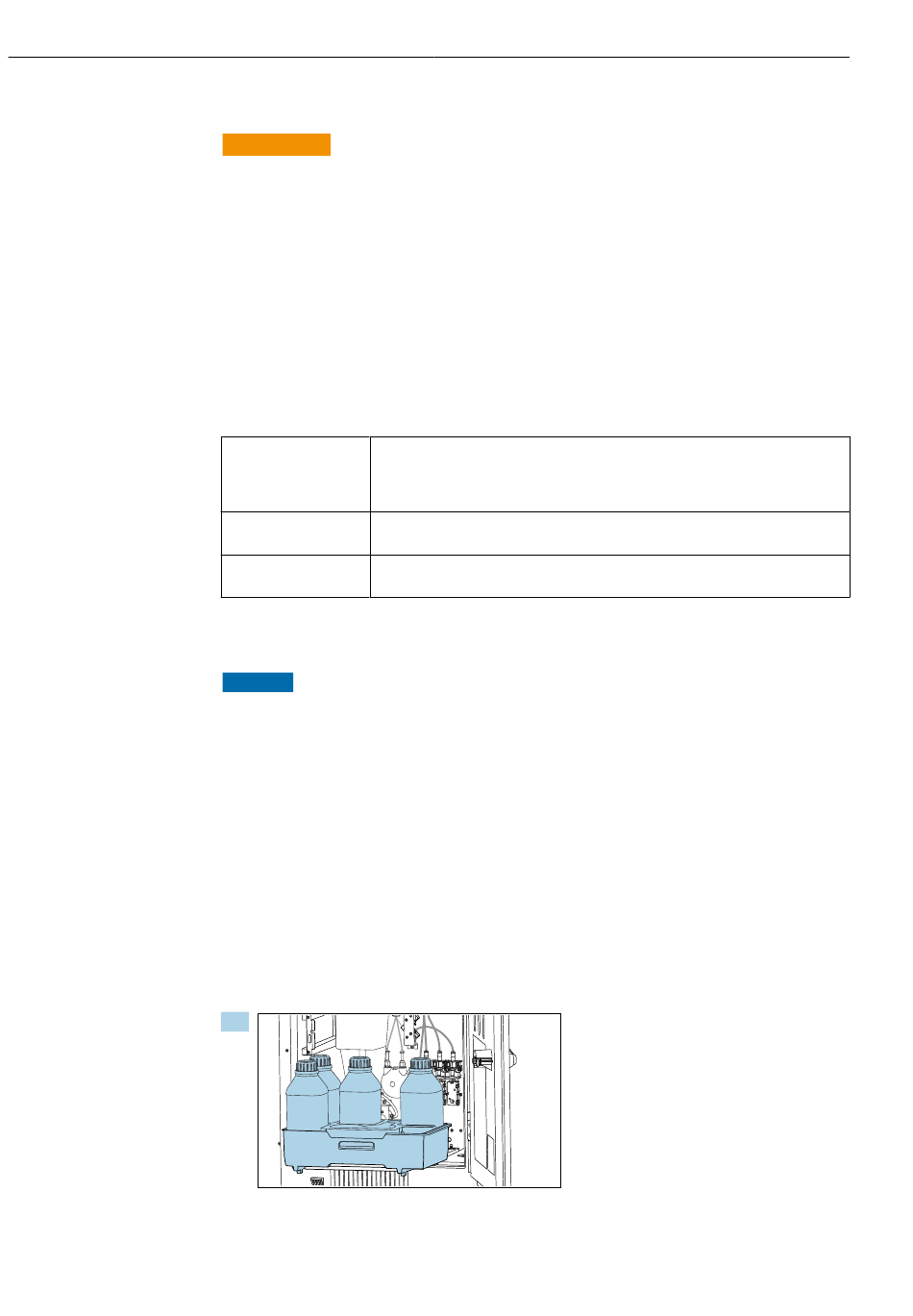

Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn
ziehen.
2
