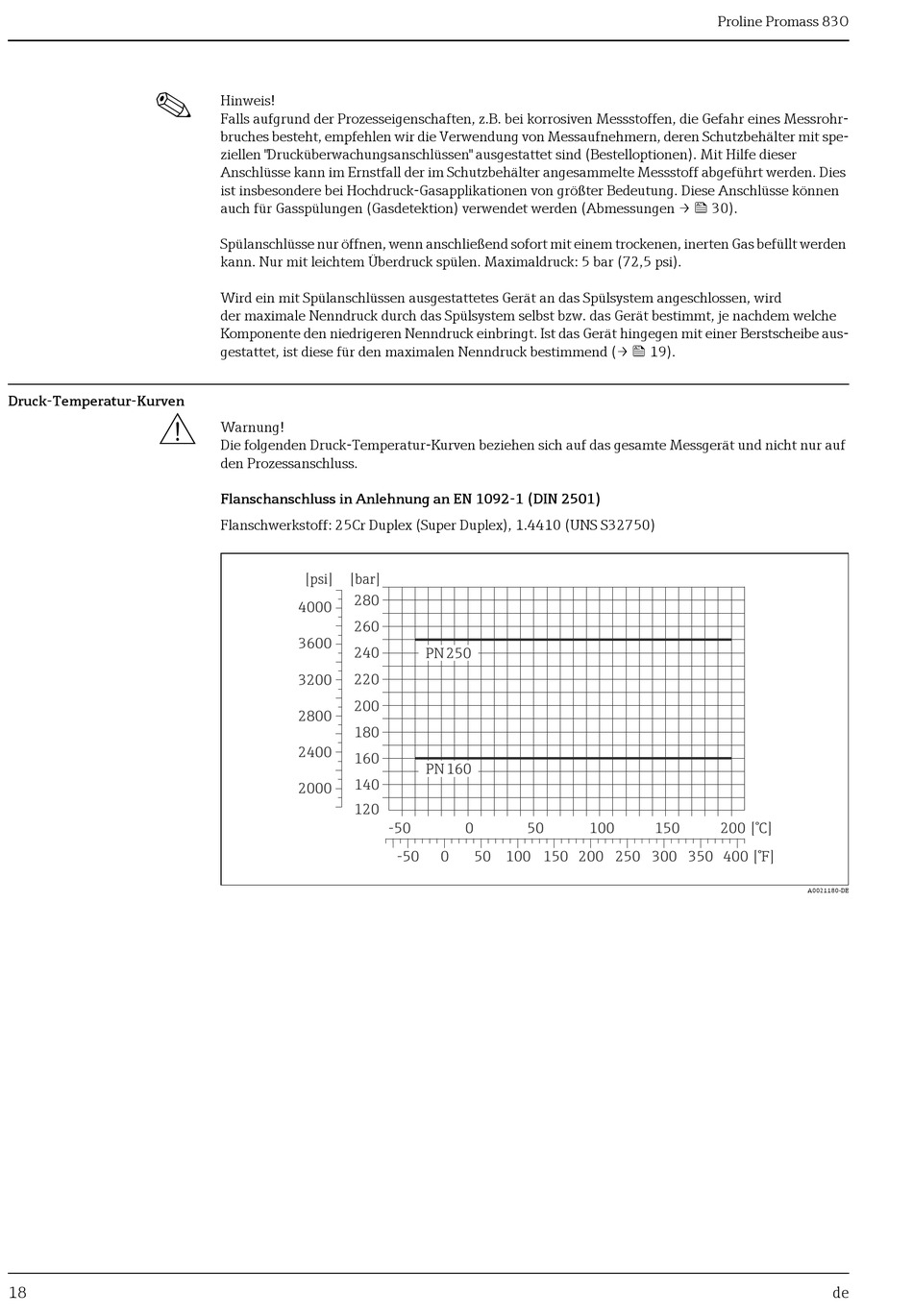

Druck-Temperatur-Kurven
#
18
Hinweis!
Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Messstoffen, die Gefahr eines Messrohr-
bruches besteht, empfehlen wir die Verwendung von Messaufnehmern, deren Schutzbehälter mit spe-
ziellen "Drucküberwachungsanschlüssen" ausgestattet sind (Bestelloptionen). Mit Hilfe dieser
Anschlüsse kann im Ernstfall der im Schutzbehälter angesammelte Messstoff abgeführt werden. Dies
ist insbesondere bei Hochdruck-Gasapplikationen von größter Bedeutung. Diese Anschlüsse können
auch für Gasspülungen (Gasdetektion) verwendet werden (Abmessungen → 30).
Spülanschlüsse nur öffnen, wenn anschließend sofort mit einem trockenen, inerten Gas befüllt werden
kann. Nur mit leichtem Überdruck spülen. Maximaldruck: 5 bar (72,5 psi).
Wird ein mit Spülanschlüssen ausgestattetes Gerät an das Spülsystem angeschlossen, wird
der maximale Nenndruck durch das Spülsystem selbst bzw. das Gerät bestimmt, je nachdem welche
Komponente den niedrigeren Nenndruck einbringt. Ist das Gerät hingegen mit einer Berstscheibe aus-
gestattet, ist diese für den maximalen Nenndruck bestimmend (→ 19).
Warnung!
Die folgenden Druck-Temperatur-Kurven beziehen sich auf das gesamte Messgerät und nicht nur auf
den Prozessanschluss.
Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
Flanschwerkstoff: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750)
[psi]
[bar]
280
4000
260
3600
240
220
3200
200
2800
180
2400
160
140
2000
120
-50
PN 250
PN 160
0
50
-50
0
50
100
150
Proline Promass 83O
100
150
200
200
250
300
350
400
[°C]
[°F]
A0021180-DE
de
