Montageort
14
Montage
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.

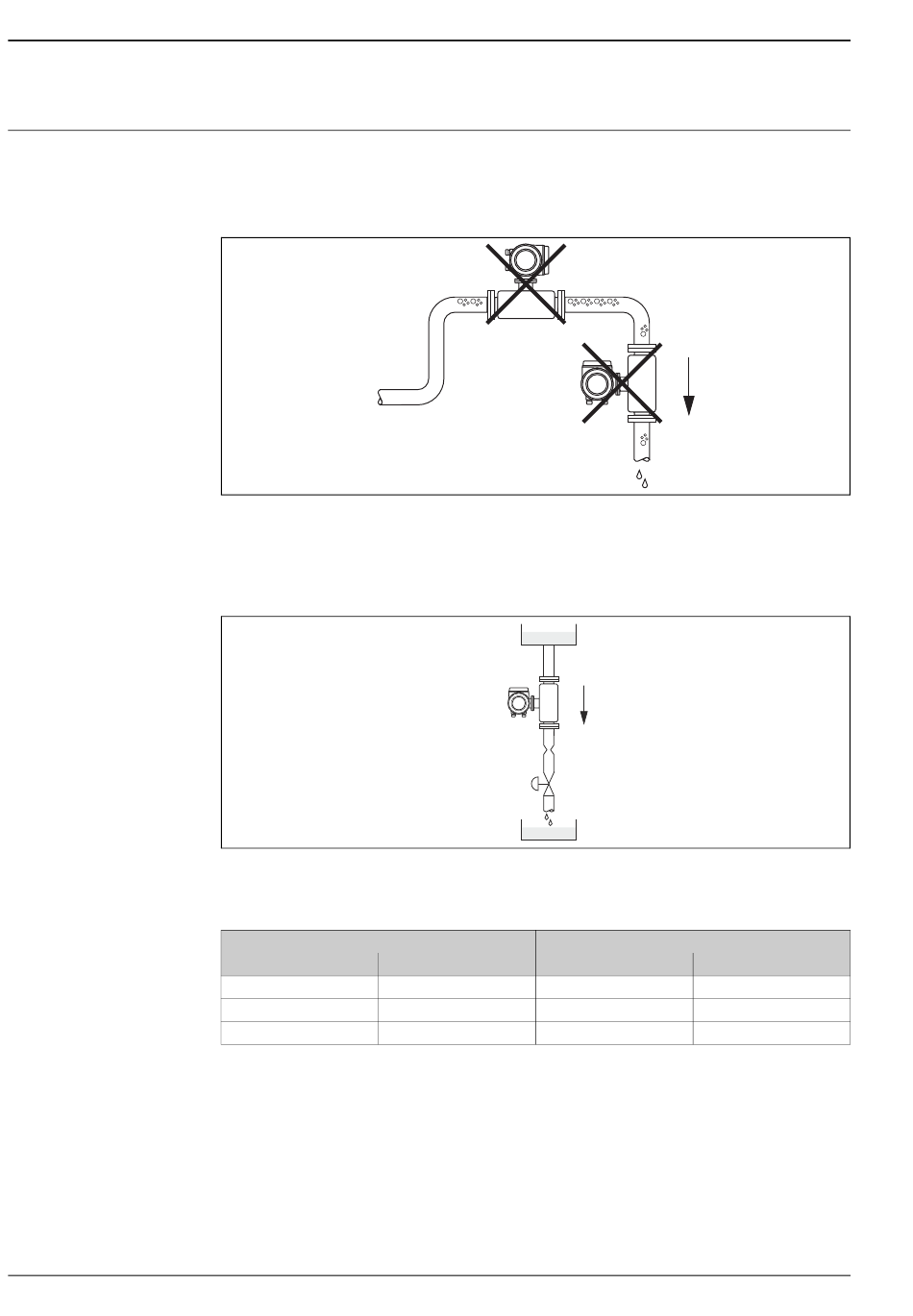

Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen.
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene
Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die
Nennweite verhindern das Leerlaufen des Messaufnehmers während der Messung.
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 = Vorratstank, 2 = Messaufnehmer, 3 = Blende, Rohrverengung (siehe Tabelle), 4 = Ventil, 5 = Abfüllbehälter
DN
[mm]
80
100
150
1
2
3
4
5
⌀ Blende, Rohrverengung
[in]
mm
3"
50
4"
65
6"
90
Proline Promass 83O
a0003605
a0003597
in
2,00
2,60
3,54
