Montage

5 Montage
5.1

Montagebedingungen

5.1.1

Messeinrichtung

Eine optische Messeinrichtung besteht aus:
• Sensor (Photometer) OUSTF10
• Messumformer, beispielsweise Liquiline CM44P
• Kabelset, beispielsweise CUK80
• Armatur OUA260
1
7
6

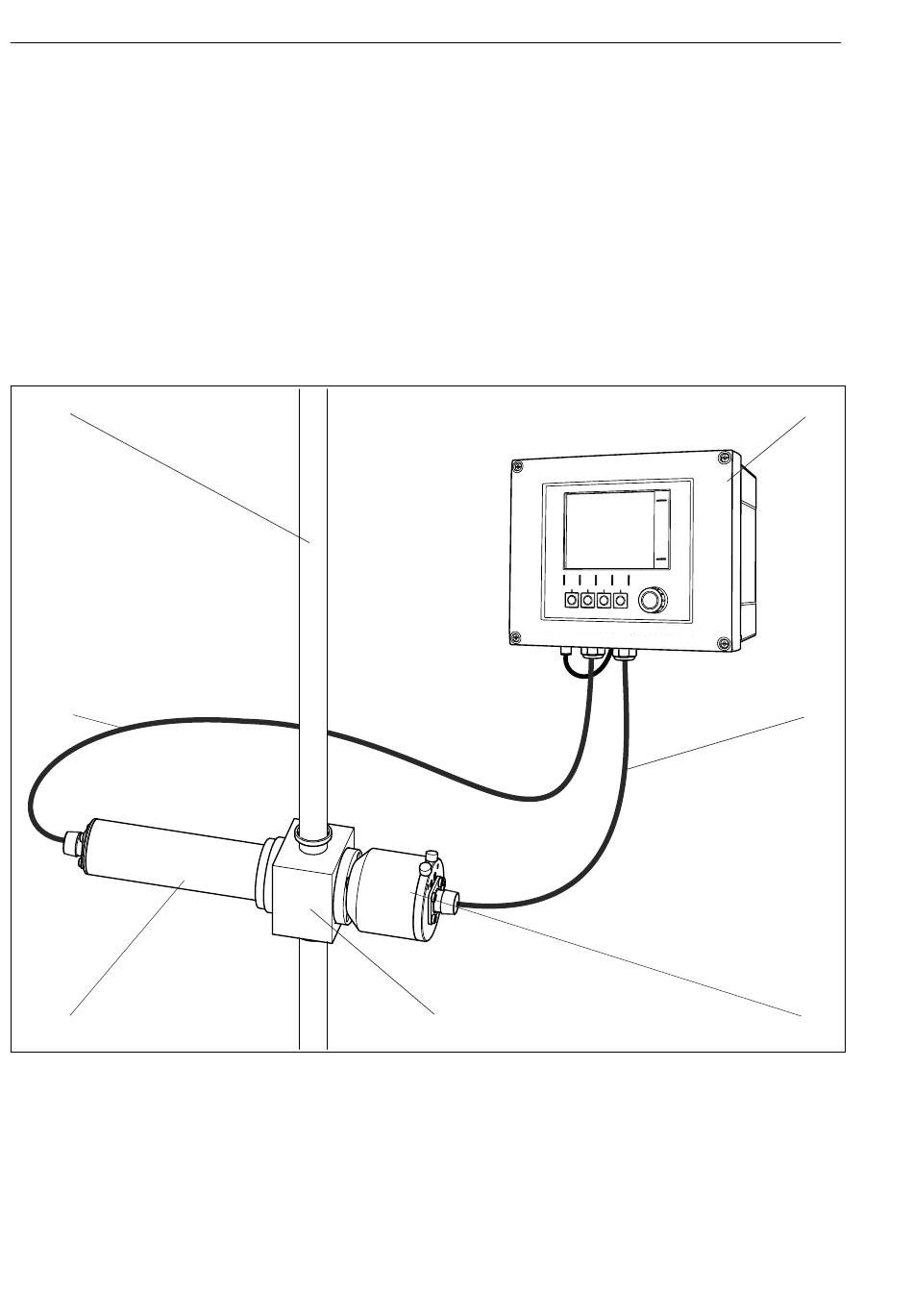

 3 Beispiel einer Messeinrichtung mit Photometer-Sensor
1 Rohrleitung
2 Messumformer CM44P
3 Kabelset CUK80
4 Sensor: Detektor
10
5
5 Durchflussarmatur OUA260
6 Sensor: Lichtquelle (Lampe)
7 Kabelset CUK80
OUSTF10
2
3
4
