OUSTF10
5.1.2

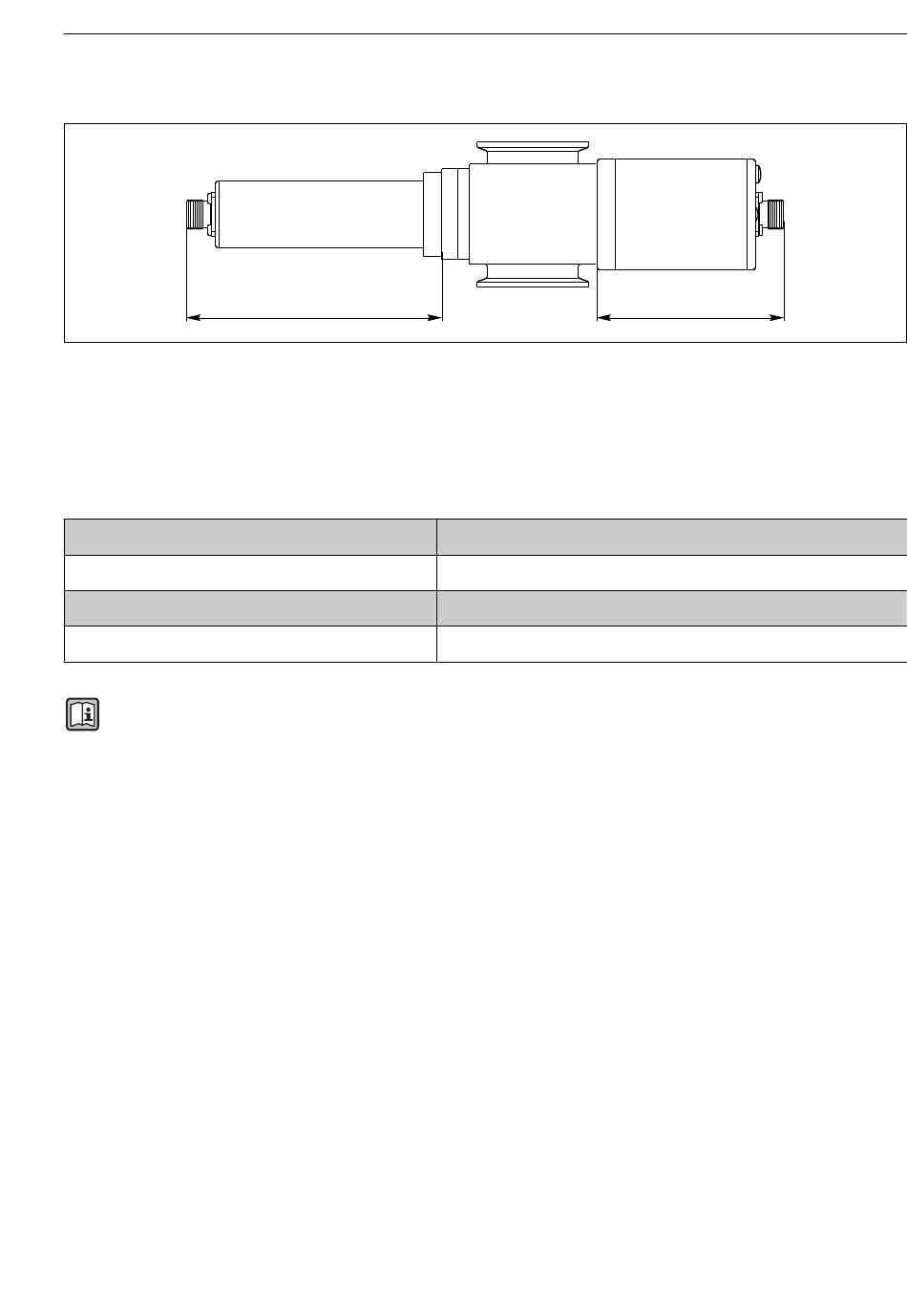

Abmessungen
4
Sensorbaugruppe
A
Abmessung der Lampe → Tabelle
B
Abmessung des Detektors → Tabelle
C
Armatur, s. Technische Information der Armatur
Lampentyp
Kollimierte Glühlampe
Detektortyp
OUSTF10
Die Gesamtlänge der Sensorbaugruppe ergibt sich aus der Länge der Lampe, des Detek-
tors und der Armatur.
Die Abmessungen zur Armatur OUA260 finden Sie in deren Technischer Information,
TI00418C.
‣
Stellen Sie sicher, dass Sie für den Anschluss des Sensorkabels einen zusätzlichen Abstand
von je 5 cm (2") auf der Lampen- und auf der Detektorseite des Sensors einhalten.
Endress+Hauser
A
Abmessung A in mm (inch)
151,3 (5,96)
Abmessung B in mm (inch)
101,6 (4,0)
C
B
Montage
A0028306
11
