Verdrahtung
Einstellung der Lampenspannung (Vx Adj.):
• Rechtsdrehung zum Absenken der Spannung.
• Linksdrehung zum Erhöhen der Spannung.
Lampenspannungstester:
Mithilfe des Lampenspannungstesters kann die Lampenspannung in der Anzeige des CVM40
abgelesen werden, ohne dass das Kabel und der Sensor angeschlossen sein müssen.
Dieser Vorgang ist nur dann erforderlich, wenn der Sensortyp gewechselt wird. Wird z. B. von
einem OUSAF44-Sensor auf einen OUSAF11-Sensor gewechselt, dann muss die Lampenspan-
nung von 12 V auf 5 V reduziert werden. Diese Änderung müssen Sie vornehmen, bevor der
Sensor angeschlossen wird. Die richtige Lampenspannung des jeweiligen Sensors finden Sie in
der Betriebsanleitung des Sensors.
HINWEIS
Wechseln des Sensortyps ohne den Lampenspannungstester zu benutzen
Lampe kann beschädigt werden
‣
Verwenden Sie den Tester, bevor Sie einen neuen Sensortyp am Messumformer anschlie-
ßen.
Mithilfe des Lampenspannungstesters lässt sich die Lampenspannung vor dem Anschließen des
Sensors annähernd auf den Nennwert einstellen. Schließen Sie die Stifte V1.1 und V1.2 für die
Spannungsversorgung an die Stifte V1.3 und V1.4 für die Spannungserfassung an.
Folgende Schritte sind notwendig, um den Sensortyp zu wechseln:
1. Ziehen Sie die Kabel des alten Sensors ab.
2. Schließen Sie den Lampenspannungstester an die Spannungsversorgung der Lampe an.
3. Wählen Sie im Hauptmenü des CVM40 die Option "Diagnosis/simulation" --> "Sensorsta-
tus".
4. Stellen Sie den Spannungsregler mithilfe eines kleinen Schraubendrehers auf die Lampen-
nennspannung ein.
5. Entfernen Sie den Spannungstester und schließen Sie die Kabel des neuen Sensors an die
Spannungsversorgung der Lampe an.
6. Beobachten Sie die Lampenspannung in der Anzeige, und nehmen Sie eine Feinabstim-
mung der Lampenspannung vor, um den Spannungsabfall auf dem Kabel zu kompensie-
ren.

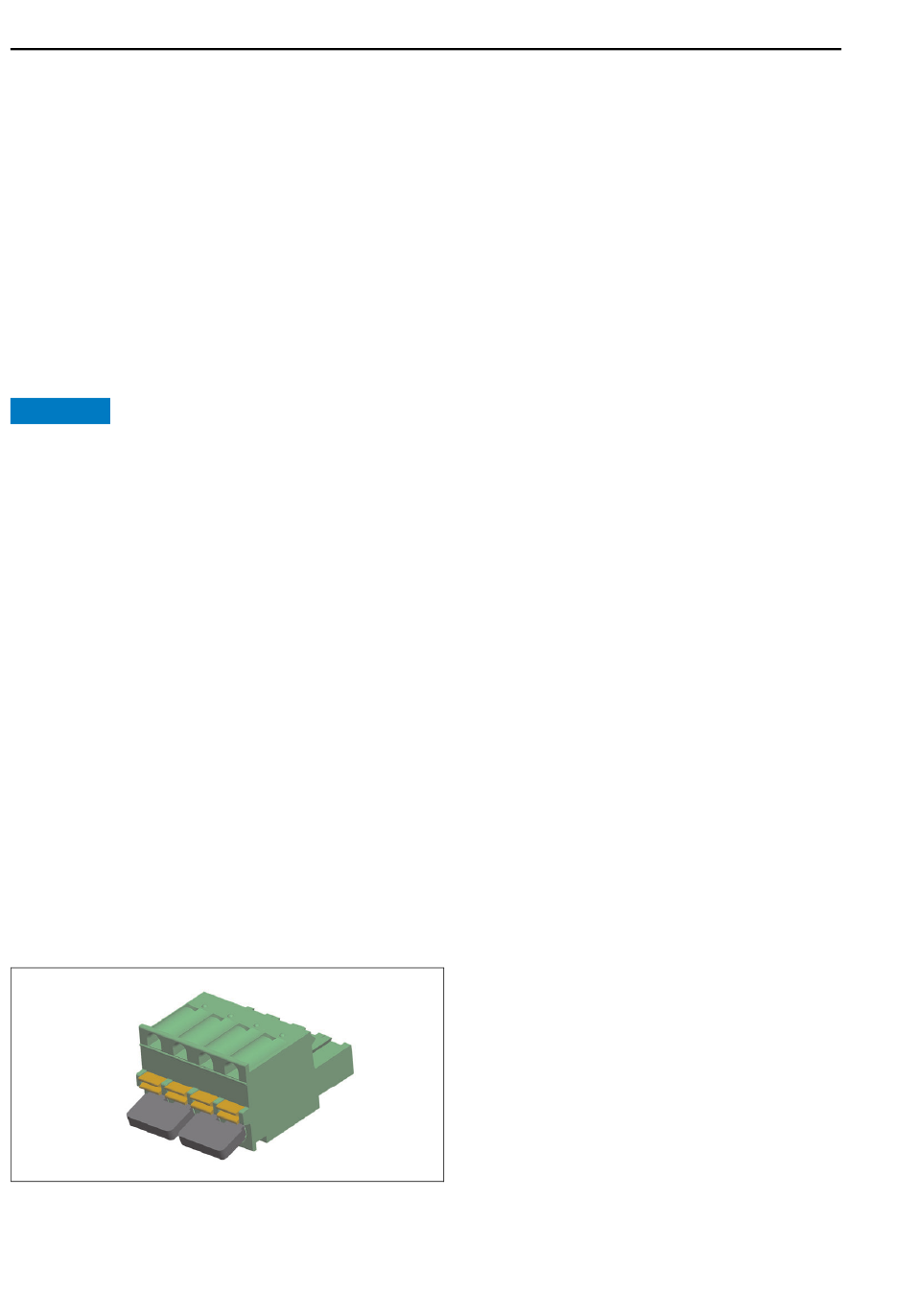

Abb. 4: Lampenspannungstester
