Endress+Hauser Proline Prosonic Flow 100 HART Betriebsanleitung Seite 80

Beschreibung der Geräteparameter
Betriebsart
Navigation
Beschreibung
Auswahl
Werkseinstellung
Zusätzliche Information
80
Fehlerverhalten (0486–1)
Schaltzustand 1 (0461–1)
Invert. Signal (0470–1)
 Experte → Ausgang → PFS-Ausgang 1 → Betriebsart (0469–1)
Auswahl der Betriebsart des Ausgangs als Impuls-, Frequenz- oder Schaltausgang.
• Impuls
• Frequenz
• Schalter
Impuls
Option "Impuls"
Mengenproportionaler Impuls mit einzustellender Impulsbreite
• Immer wenn eine bestimmte Menge an Volumen oder Masse erreicht wurde (Impuls-
wertigkeit), wird ein Impuls ausgegeben, dessen Dauer zuvor eingestellt wurde (Impuls-
breite).
• Die Impulse sind nie kürzer als die eingestellte Dauer.
Beispiel
• Durchflussmenge ca. 100 g/s
• Impulswertigkeit 0,1 g
• Impulsbreite 0,05 ms
• Impulsrate 1 000 Impuls/s

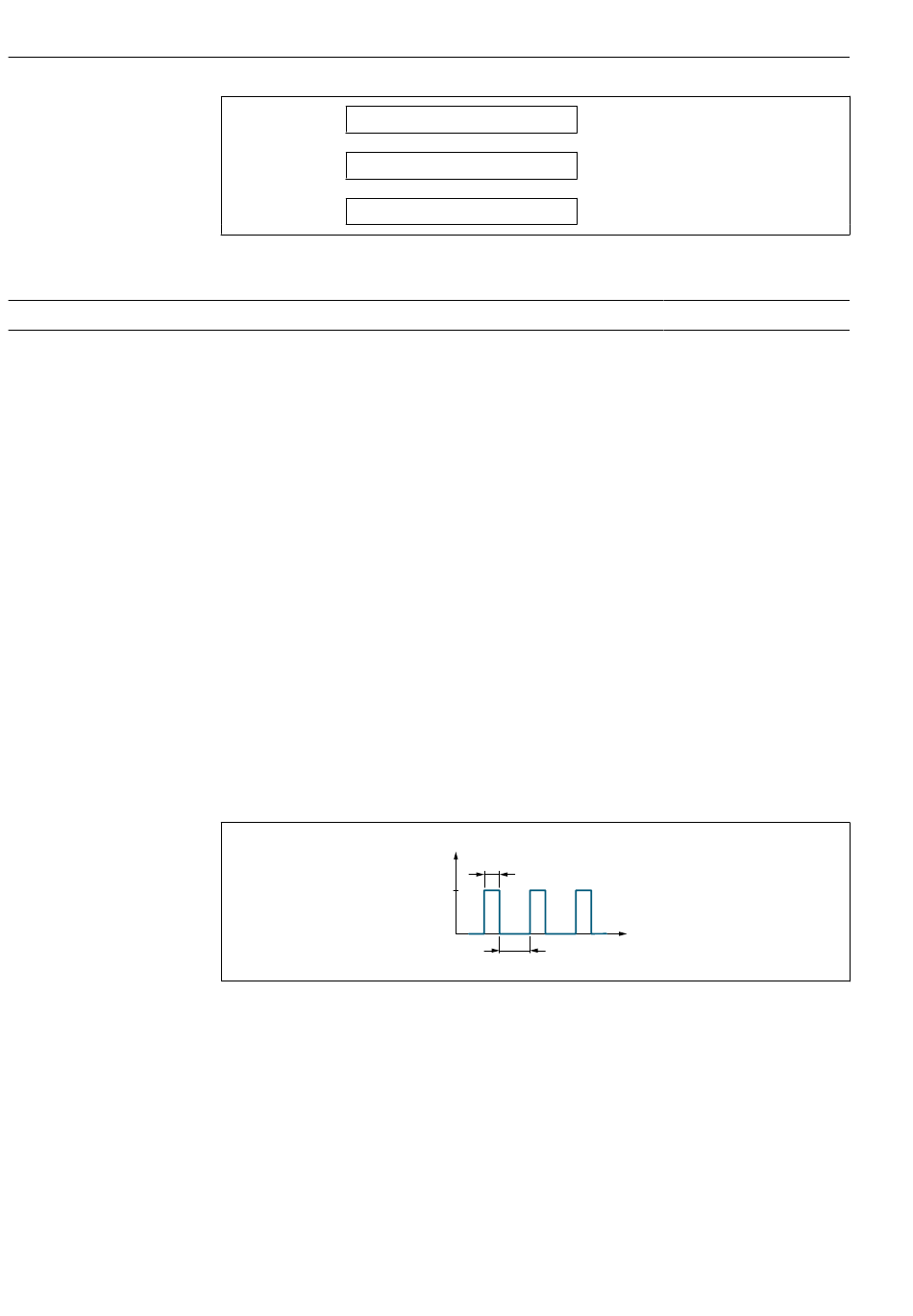

 6 Mengenproportionaler Impuls (Impulswertigkeit) mit einzustellender Impulsbreite
B Eingegebene Impulsbreite
P Pausen zwischen den einzelnen Impulsen
Option "Frequenz"
Durchflussproportionaler Frequenzausgang mit Impuls-Pausenverhältnis 1:1
Es wird eine Ausgangsfrequenz ausgegeben, die proportional zum Wert einer Prozess-
größe wie Volumenfluss, Massefluss, Temperatur, Schallgeschwindigkeit, Fließgeschwin-
digkeit, Akzeptanzrate, Signalasymmetrie, Turbulenz, Signalstärke oder
Signalrauschabstand ist.
U[V]
B < P
B
24
0
P
Proline Prosonic Flow 100 HART
→  97
→  97
→  97
t
Endress+Hauser

A0026883
