Endress+Hauser Proline Prosonic Flow 100 HART Betriebsanleitung Seite 44

Beschreibung der Geräteparameter
Impulsausgang 1
Navigation
Voraussetzung
Beschreibung
Anzeige
Zusätzliche Information
Ausgangsfreq. 1
Navigation
Voraussetzung
Beschreibung
Anzeige
44
 Experte → Sensor → Messwerte → Ausgangswerte → Impulsausgang 1 (0456–1)
In Parameter Betriebsart (→  80) ist die Option Impuls ausgewählt.
Anzeige der aktuell ausgegebenen Impulsfrequenz.
Positive Gleitkommazahl
Beschreibung

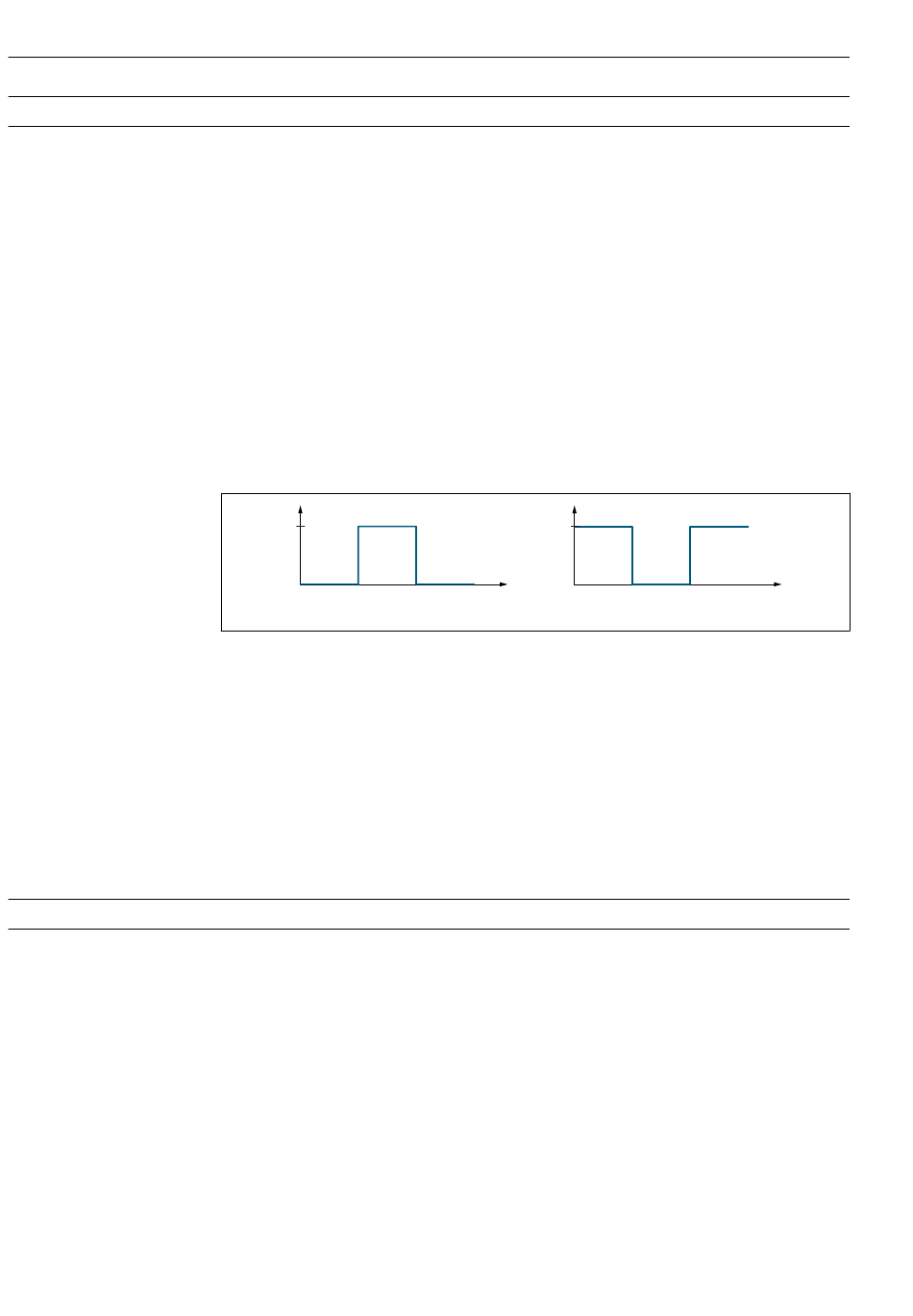

• Beim Impulsausgang handelt es sich um einen Open-Collector-Ausgang.
• Werksseitig ist dieser so eingestellt, dass der Transistor für die Dauer des Impulses leitet
(Schließer) und sicherheitsgerichtet ist.
• Mithilfe der Parameter Impulswertigkeit (→  82) und Parameter Impulsbreite
(→  82) können die Wertigkeit, d.h. der Betrag des Messwerts, dem ein Impuls ent-
spricht, und die Dauer des Impulses definiert werden.
1
0
NC
0 Nicht leitend
1 Leitend
NC Öffner (Normally Closed)
NO Schließer (Normally Opened)
Das Ausgangsverhalten kann über den Parameter Invert. Signal (→  97) umgekehrt
werden, d.h. der Transistor leitet für die Dauer des Impulses nicht.
Zusätzlich kann das Verhalten des Ausgangs bei Gerätealarm (Parameter Fehlerverhalten
(→  84)) konfiguriert werden.
 Experte → Sensor → Messwerte → Ausgangswerte → Ausgangsfreq. 1 (0471–1)
In Parameter Betriebsart (→  80) ist die Option Frequenz ausgewählt.
Anzeige des aktuell gemessenen Istwerts der Ausgangsfrequenz.
0,0 ... 12 500,0 Hz
Proline Prosonic Flow 100 HART
1
t
0
NO
t
A0028726
