Beschreibung der Geräteparameter
72

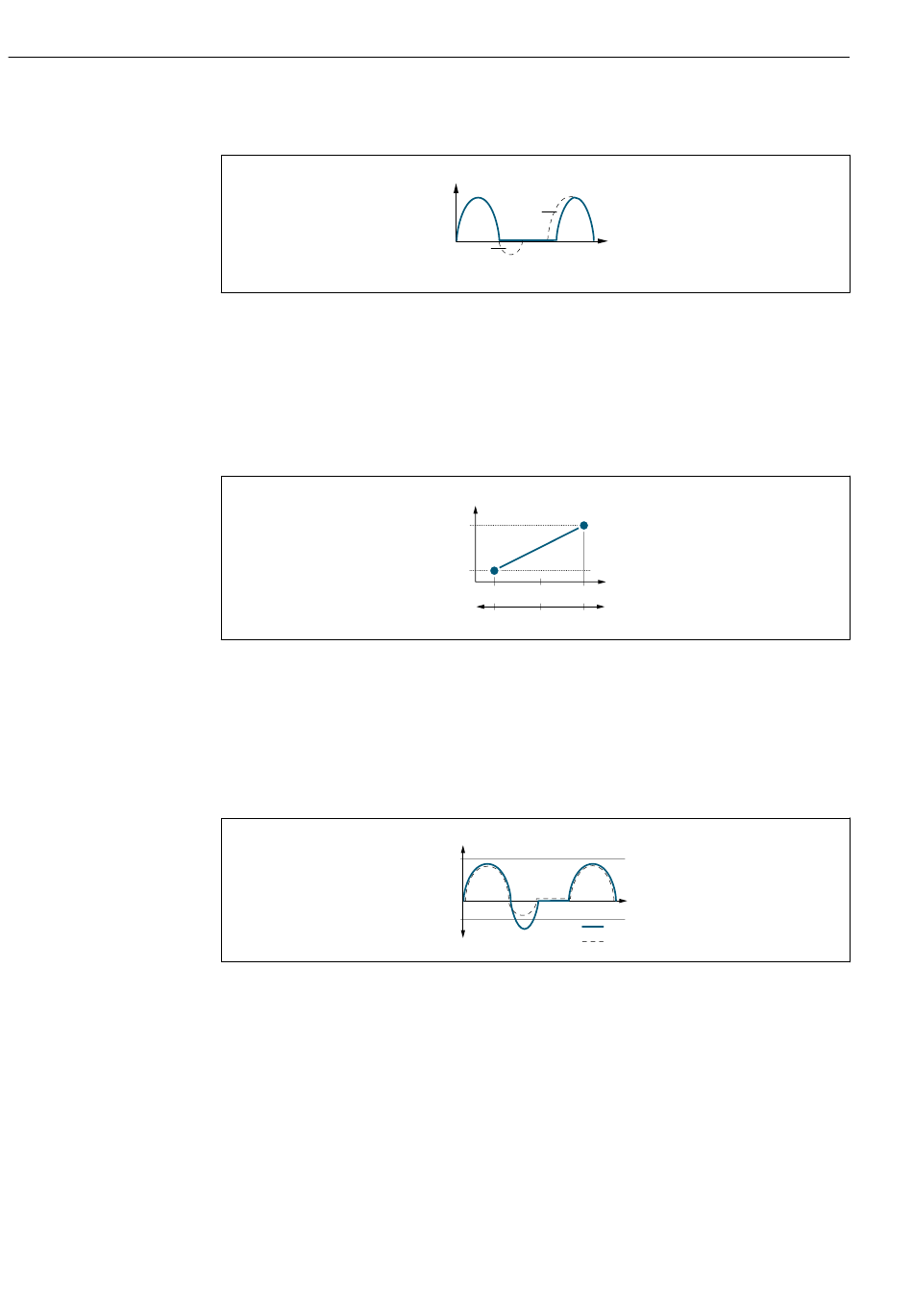

Durchflussanteile außerhalb der Messspanne werden zwischengespeichert, verrechnet und
max. 60 s zeitversetzt ausgegeben.
I Stromstärke
t Zeit
S Gespeicherte Durchflussanteile
A Verrechnung gespeicherter Durchflussanteile
Beispiel 2
Definierter Messbereich: Anfangswert und Endwert mit ungleichen Vorzeichen
 5 Messbereich
I Stromstärke
Q Durchfluss
1 Anfangswert (0/4 mA-Strom zugeordneter Wert)
2 Endwert (20 mA-Strom zugeordneter Wert)
Mit Durchfluss a (—) außerhalb, b (- -) innerhalb des Messbereichs
Q Durchfluss
t Zeit
1 Anfangswert (0/4 mA-Strom zugeordneter Wert)
2 Endwert (20 mA-Strom zugeordneter Wert)
Mit Option Förderrichtung
• a (—): Die Durchflussanteile außerhalb des skalierten Messbereichs können bei der
Signalausgabe nicht berücksichtigt werden.
• b (- -): Das Stromausgangssignal folgt proportional der zugeordneten Prozessgröße.
I [mA]
A
S
S = A
I [mA]
20
4
0
0
1 2
Q
1
+
0
-
2
a =
b =
Proline Prosonic Flow 100 HART
t
Q
t
