Verdrahtung
3.1

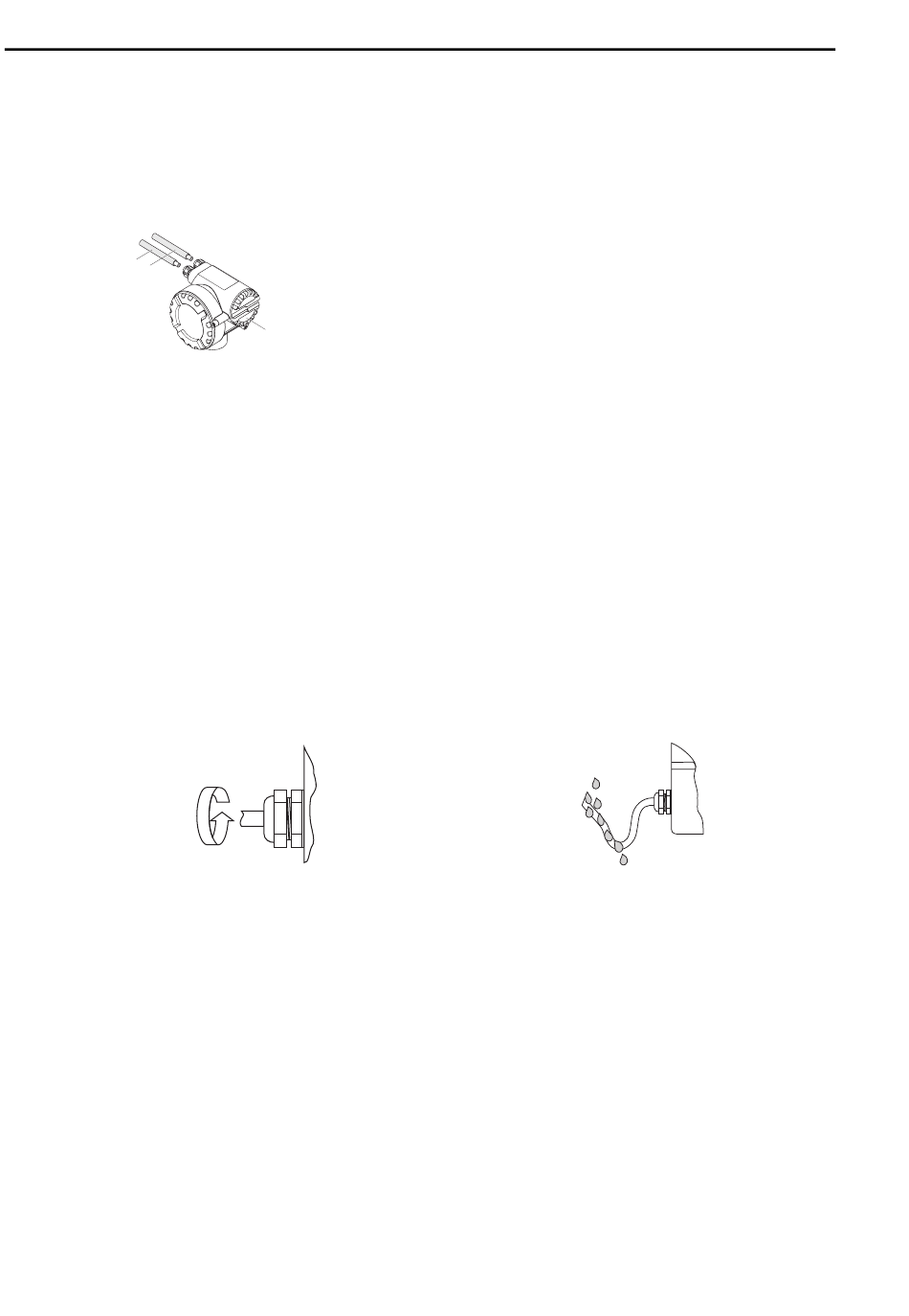

Anschluss Messumformer
Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
3.1.1 Kompaktausführung (Messumformer): Ex-freie Zone, Ex Zone 1, Class I Div. 1
1
2
3.2
Schutzart
Die Geräte erfüllen alle Anforderungen für IP 67.
Nach Montage im Feld oder nach Service-Arbeiten ist die Beachtung der folgenden Punkte
zwingend erforderlich, um sicherzustellen, dass der IP 67-Schutz bestehen bleibt:
• Messeinrichtung so einbauen, dass die Kabeleinführungen nicht nach oben weisen.
• Nicht die Durchführungsdichtung aus der Kabeleinführung entfernen.
• Alle nicht benutzten Kabeleinführungen entfernen und an deren Stelle geeignete/ zertifizierte
Verschlussstopfen einsetzen.
• Kabeleinführungen und Verschlussstopfen mit einem Dauergebrauchstemperaturbereich
gemäss Temperaturangabe auf dem Typenschild verwenden.
Kabeleinführungen korrekt festziehen.
8
Anschluss Messumformer:
1
Signalkabel oder Feldbuskabel
2
Hilfsenergiekabel
3
Anschlussschema auf der Innenseite des
Anschlussklemmenraumdeckels
3
A0013057
A0007549
Die Kabel müssen vor ihrem Eintritt in die
Kabeleinführungen eine nach unten hängende
Schleife bilden ("Wasserfalle").
Cubemass
A0007550
