Montage
2.3
Einbau

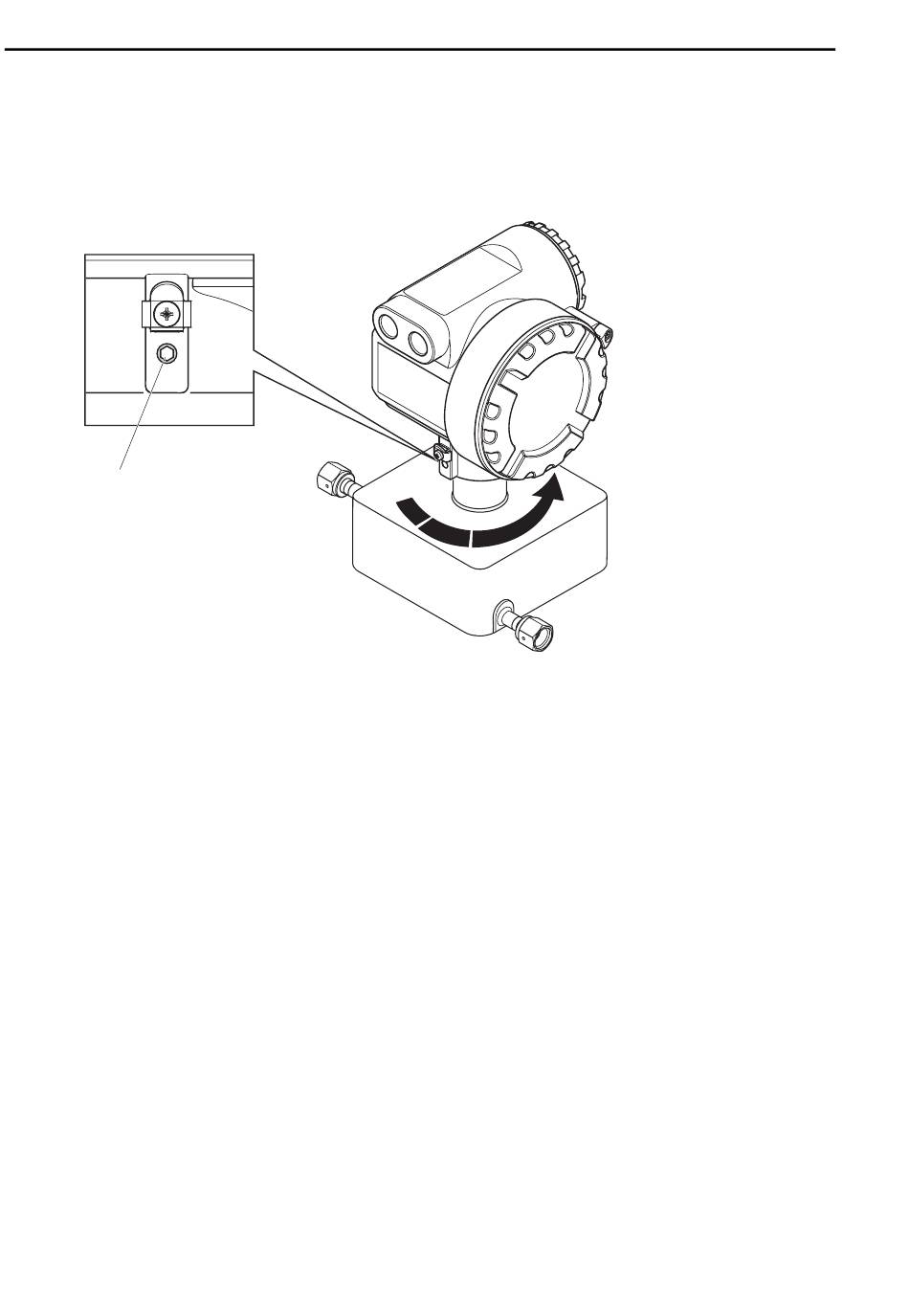

2.3.1 Messumformergehäuse drehen
1
1 = Gewindestift mit Innensechskant
2.4
Einbaukontrolle
• Ist das Messgerät beschädigt (Sichtprüfung)?
• Entspricht das Messgerät den Spezifikationen an der Messstelle?
• Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
• Messaufnehmerorientierung bez. Typ, Messstoffeigenschaften, Messstofftemperatur richtig
gewählt?
• Weist der Pfeil auf dem Messaufnehmer in Richtung des Durchflusses im Rohr?
• Ist das Messgerät gegen Niederschlag und Sonneneinstrahlung geschützt?
6
Das Messumformergehäuse
kann stufenlos bis zu 360°
im Gegenuhrzeigersinn
gedreht werden.
1.
Gewindestift mit
Innensechskant (1)
lösen aber nicht ganz
herausdrehen.
2.
Messumformerge-
häuse in die
gewünschte Position
drehen.
3.
Gewindestift mit
Innensechskant (1)
wieder anziehen.
A0013094
Endress+Hauser
Cubemass
