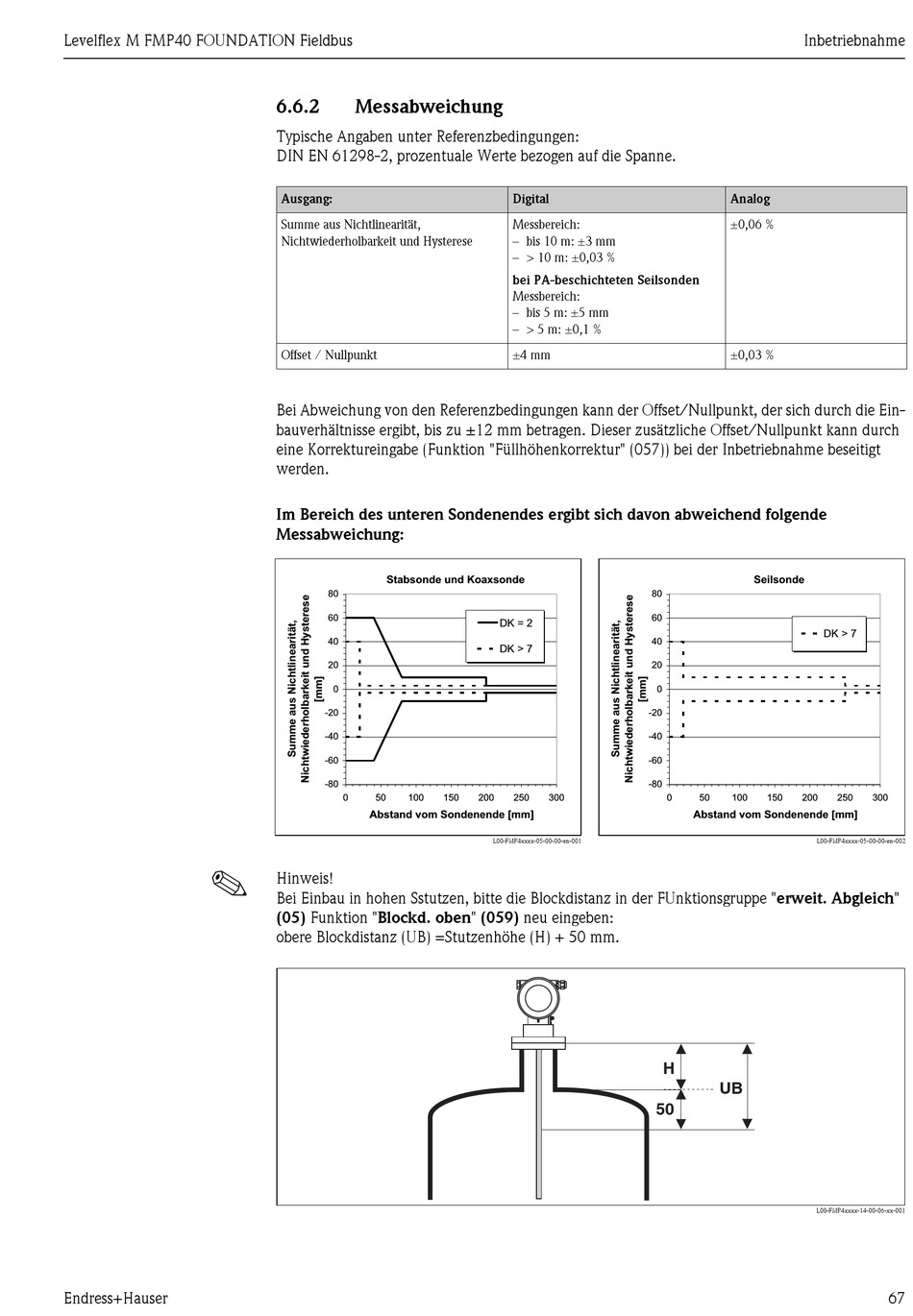

Messabweichung

Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang:
Summe aus Nichtlinearität,
Nichtwiederholbarkeit und Hysterese
Offset / Nullpunkt
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Ein-
bauverhältnisse ergibt, bis zu ±12 mm betragen. Dieser zusätzliche Offset/Nullpunkt kann durch
eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei der Inbetriebnahme beseitigt
werden.
Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende
Messabweichung:
Stabsonde und Koaxsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Abstand vom Sondenende [mm]
Hinweis!
Bei Einbau in hohen Sstutzen, bitte die Blockdistanz in der FUnktionsgruppe "erweit. Abgleich"
(05) Funktion "Blockd. oben" (059) neu eingeben:
obere Blockdistanz (UB) =Stutzenhöhe (H) + 50 mm.
Digital
Messbereich:
– bis 10 m: ±3 mm
– > 10 m: ±0,03 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ±0,1 %
±4 mm
DK = 2
DK > 7
-20
-40
-60
-80
200 250 300
L00-FMP4xxxx-05-00-00-en-001
Inbetriebnahme
Analog
±0,06 %
±0,03 %
Seilsonde
80
60
DK > 7
40
20
0
0 50 100 150 200
Abstand vom Sondenende [mm]
L00-FMP4xxxx-05-00-00-en-002
H
UB
50
L00-FMP4xxxx-14-00-06-xx-001
250 300
